车载电台安装固定金属托架结构设计

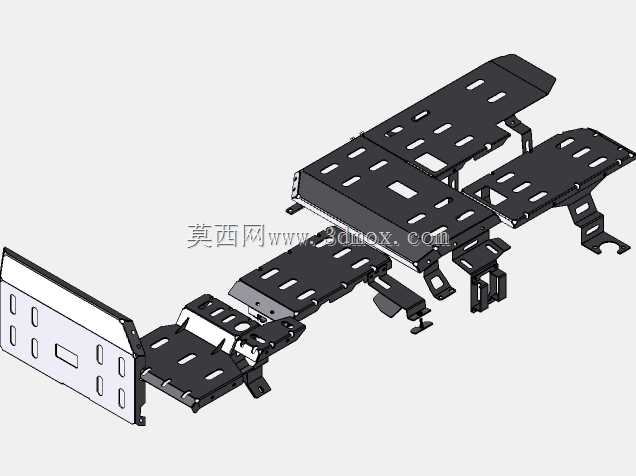

这套钣金结构件是针对车载通讯电台设计的分层安装固定托架，主要适配硬派越野车型的中控内部、后备箱侧围等隐蔽安装空间，解决多模块车载电台主机、功放、分离面板的集成固定需求，避免车辆行驶过程中设备晃动移位、接线松脱的问题，同时兼顾后期检修拆装的便利性。从结构布局来看，整体采用分层叠装的钣金拼接设计，不同层板对应不同的电台功能模块安装位，每块层板上都预留了规则排布的长圆孔与方形通孔，长圆孔主要用于设备安装时的位置微调，抵消钣金加工的公差累积，方形通孔则兼顾设备散热与线束穿引的需求，避免线束在层板间挤压弯折造成信号衰减或线路破损。托架的侧边设置了带翻边的安装支耳，支耳上的安装孔位匹配车载安装场景常用的M5、M6固定螺栓规格，翻边结构一方面提升了薄钣金的整体刚性，减少车辆颠簸带来的结构共振，另一方面也能避免钣金锐边割伤安装人员或损坏设备线材。设计过程中优先考虑了车载场景的振动耐受需求，所有钣金折弯处都预留了足够的折弯半径，避免应力集中导致的钣金开裂，层板之间的连接采用卡扣与螺栓组合的固定方式，既保证了连接强度，也能在需要拓展安装位时快速增减层板，适配不同型号的车载电台组合。安装边界方面，整套托架的整体轮廓适配多数车型中控内部的闲置空间，最外侧支耳的安装孔距预留了足够的调整余量，不需要对原车内饰件做大规模切割改造，安装时可以先通过支耳将托架主体固定在车身的金属安装点位上，再依次将电台主机、功放模块对应固定在不同层板上，线束可以顺着层板的通孔规整排布，用扎带固定在层板预留的扎带孔位上，避免线束与车身其他运动部件干涉。托架最外侧的端板上预留了接口对位缺口，对应电台的电源接口、天线接口、外接扬声器接口的位置，安装完成后不需要拆卸托架就能直接插拔外接线路，日常检修维护时只需要松开对应层板的固定螺栓就能单独拆下某一个设备模块，不需要整体拆解整套托架。从实际使用场景来看，这类固定托架除了适配车载电台安装，也可以用于车载小型功放、车载控制模块的集成固定，钣金表面做了黑色喷塑处理，既提升了钣金件的防锈耐腐蚀能力，也适配车内深色内饰的视觉风格，不会因为金属反光影响驾驶视线。结构设计时充分考虑了钣金加工的工艺性，所有折弯工序都可以在常规数控折弯机上一次成型，不需要额外的焊接工序，层板上的孔位都可以通过数控冲床一次加工完成，加工精度容易保证，批量生产时的良率更高，组装时也不需要复杂的专用工装，普通的五金工具就能完成整套托架的组装与上车安装。针对车载场景的高低温环境，整套结构全部采用冷轧钢板材质，不会因为夏季车内高温出现结构变形，也不会因为冬季低温导致材质脆化，长期使用的结构稳定性有足够保障，层板上的散热孔位排布对应电台设备的主要发热区域，车辆行驶过程中空气可以顺着孔位流通，带走设备运行产生的热量，避免设备因为积热出现工作异常。
