吉姆尼车型减速器安装位金属防护挡板

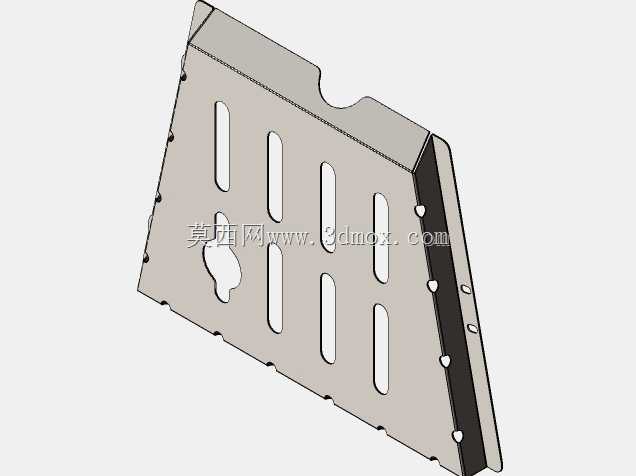

　　这款金属防护构件主要适配铃木吉姆尼车型底盘减速器周边的安装防护场景，越野行驶过程中，车辆底盘会频繁遭遇碎石冲击、泥水侵蚀、树枝剐蹭等工况，裸露的减速器壳体以及周边管线一旦受到硬物撞击，很容易出现壳体开裂、管线破损的问题，直接影响传动系统的正常运行，这块防护板的核心作用就是在减速器外侧形成一道物理屏障，阻隔路面飞溅物的直接冲击，同时避免越野穿越时凸起的岩石直接剐蹭减速器壳体。从结构设计来看，整体采用折弯成型的钣金结构，主体板面根据安装位的空间轮廓做了适配性的斜向折弯，边缘预留了均匀分布的安装固定孔位，安装时可以直接通过螺栓与底盘原有安装点位对接，不需要额外在底盘上打孔改制，适配原车的安装边界，不会和周边的悬挂摆臂、

　　传动轴转动部件产生运动干涉。板面开设的多组长条形镂空槽，一方面是为了降低构件自身重量，避免额外增加过多的簧下质量影响车辆操控表现，另一方面是为减速器工作过程中产生的热量预留散热通道，保证车辆长时间大负荷越野行驶时，减速器产生的热量可以正常通过镂空区域流通散出，不会因为防护板的遮挡造成热量积聚，影响传动部件的润滑效果和使用寿命。板面一侧的异形开孔是为了避让底盘上原有的传感器接头或者放油螺栓位置，日常维护时不需要完全拆除整块防护板，就可以完成传感器检修、润滑油更换等操作，降低后续维保的操作难度。边缘的折弯翻边结构除了提升整体板面的结构刚性，避免板材受到冲击时出现变形翘曲之外，还可以引导飞溅的泥水顺着翻边流向车体外侧，

　　减少泥水在防护板与减速器之间的缝隙积存，降低底盘部件被泥水长期侵蚀出现锈蚀的概率。设计过程中需要重点核对安装点位的坐标精度，每一个固定孔的位置都要和底盘原有安装螺柱的位置完全匹配，孔位公差控制在合理范围内，避免出现安装时孔位错位无法装配的问题；折弯角度需要严格匹配底盘安装面的倾斜角度，保证防护板安装完成后和减速器壳体之间保留均匀的安全间隙，既不会因为间隙过小在车辆行驶颠簸时和壳体产生磕碰异响，也不会因为间隙过大降低防护效果，让碎石有缝隙进入防护区域。板面的镂空槽边缘都做了钝化处理，没有尖锐的毛刺，避免安装维护过程中划伤操作人员，同时也减少应力集中点，提升板材的抗冲击疲劳强度，在频繁受到碎石冲击的工况下不会从镂空边缘出现开裂。

　　对于越野改装场景来说，这类防护构件不需要改动原车的核心结构，属于加装型的防护配件，安装后可以大幅提升车辆在非铺装路面行驶时底盘传动部件的可靠性，减少野外穿越时因为底盘部件受损出现故障的概率，适配吉姆尼这类硬派小型越野车的使用定位，兼顾防护性能、散热需求、安装便利性和轻量化要求，结构设计完全围绕实际越野工况的使用需求展开，没有多余的冗余结构，每一处开孔和折弯都对应实际的功能需求。
