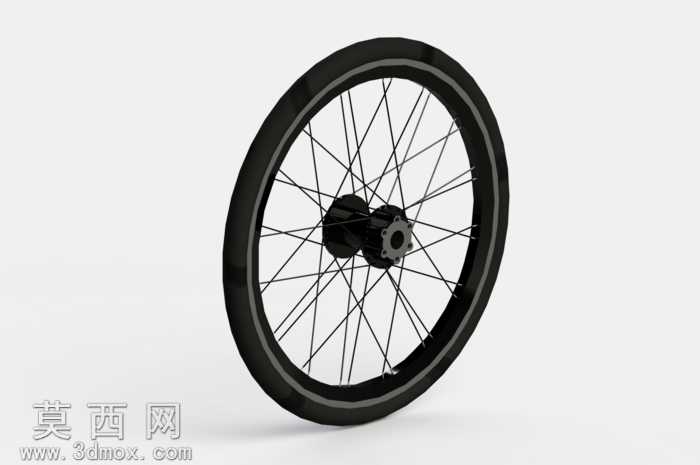

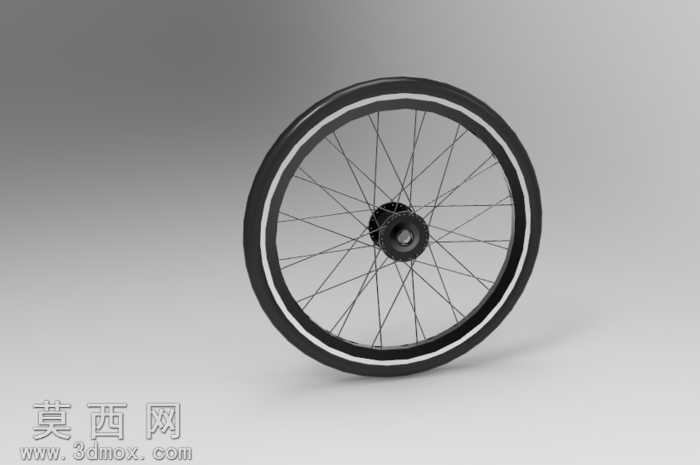

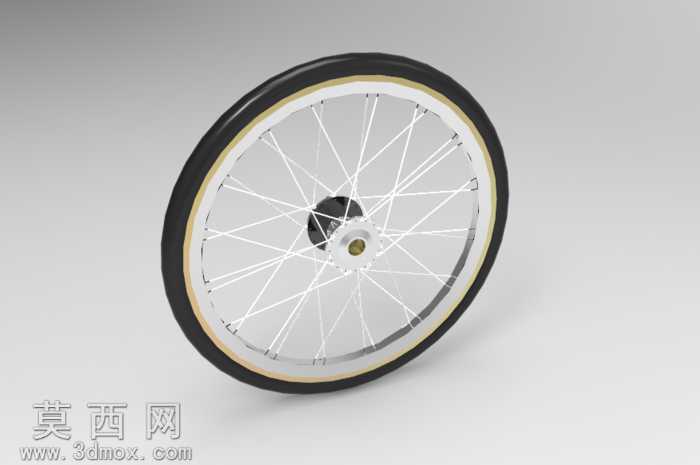

16寸辐条式自行车轮毂轮胎装配三维设计

本作品为16寸规格自行车轮毂与轮胎的完整装配三维模型，建模过程以实际测量的学生项目实物参数为基准，全程在SolidWorks环境下完成全参数化建模，确保各部件尺寸匹配度与实物一致。建模阶段首先完成轮毂花鼓主体的结构搭建，针对花鼓两端的轴承安装位、碟刹安装座、辐条挂孔结构逐一进行特征绘制，通过拉伸、旋转、切除等基础特征完成花鼓基体建模后，对法兰盘上的辐条孔进行圆周阵列，严格按照16寸轮组的辐条交叉编圈规则设定孔位角度与偏移量，保证后续辐条装配的结构合理性。随后开展辐条与轮圈的建模工作，单根辐条采用扫掠特征完成，根据测量的辐条长度、弯折端帽头结构调整扫掠路径与截面轮廓，完成单根辐条建模后，按照编圈的交叉排布逻辑对辐条进行圆周阵列与角度调整，还原真实轮组的辐条张力排布结构；轮圈部分采用旋转特征生成基础圈体，针对圈体的胎唇安装槽、辐条帽安装沉孔做精细化切除处理，确保轮圈与轮胎、辐条帽的装配间隙符合实际装配公差要求。轮胎部分参考16寸自行车外胎的实际截面轮廓建模，通过多段样条曲线拟合胎面弧度、胎侧厚度与胎唇卡接结构，采用旋转特征生成完整胎体后，对胎面的防滑细纹做阵列化凸起处理，还原橡胶轮胎的外观细节。材质与渲染环节，针对不同部件匹配对应材质属性：花鼓部分赋予哑光黑色金属材质，模拟铝合金阳极氧化的表面质感，调整金属粗糙度与反射参数还原金属哑光质感；辐条与辐条帽赋予亮面镀铬金属材质，调高反射强度模拟不锈钢辐条的光亮质感；轮圈部分赋予深色哑光硬质塑料搭配侧边亮面装饰条的材质，还原民用自行车轮圈的常见外观；轮胎部分赋予黑色哑光橡胶材质，调整材质粗糙度与凹凸贴图参数，模拟橡胶表面的细微颗粒质感与防滑纹理效果。装配阶段严格按照实际轮组的装配逻辑添加配合关系，花鼓与轮圈之间通过辐条的长度约束实现同轴配合，轮胎与轮圈之间通过胎唇与轮圈槽的重合配合实现卡接定位，整体装配完成后检查各部件无干涉问题，转动副预留合理活动间隙，完整还原16寸自行车轮组的真实结构。设计过程中以实物测量数据为核心依据，未做脱离实际的夸张结构设计，所有尺寸参数均参考民用16寸自行车轮的通用规格，模型可用于轮组结构教学、装配演示、非标骑行配件改装的参考设计，各部件均保留完整建模特征树，可根据设计需求调整辐条数量、轮圈宽度、轮胎花纹样式等参数，具备较高的可编辑性与实用参考价值。
