流线型概念竞速小车外观结构设计

　　这款流线型小车的结构设计，最初是面向学生工程竞赛场景做的快速方案落地，核心目标是在有限的制作周期内，平衡气动性能、结构强度与加工可行性，适配竞赛场景下的短距离竞速、障碍规避等常见考核要求。从实际应用场景来看，这类小型竞速小车常出现在大学生工程训练综合能力竞赛、青少年科技创新大赛等赛事中，部分同结构方案也可作为小型智能载具的底盘承载平台，搭载传感器、控制模块后完成路径识别、自动行驶等拓展功能。

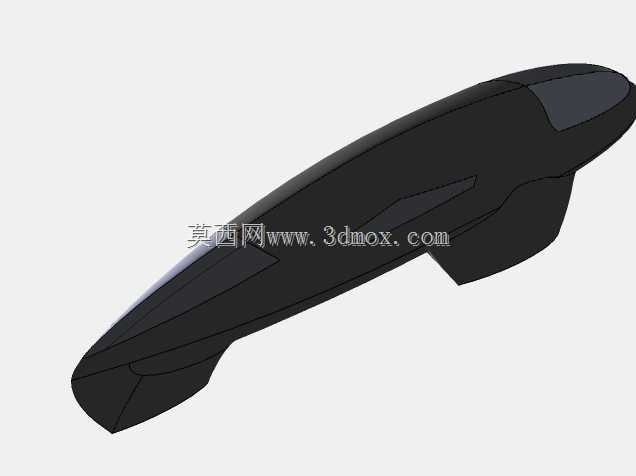

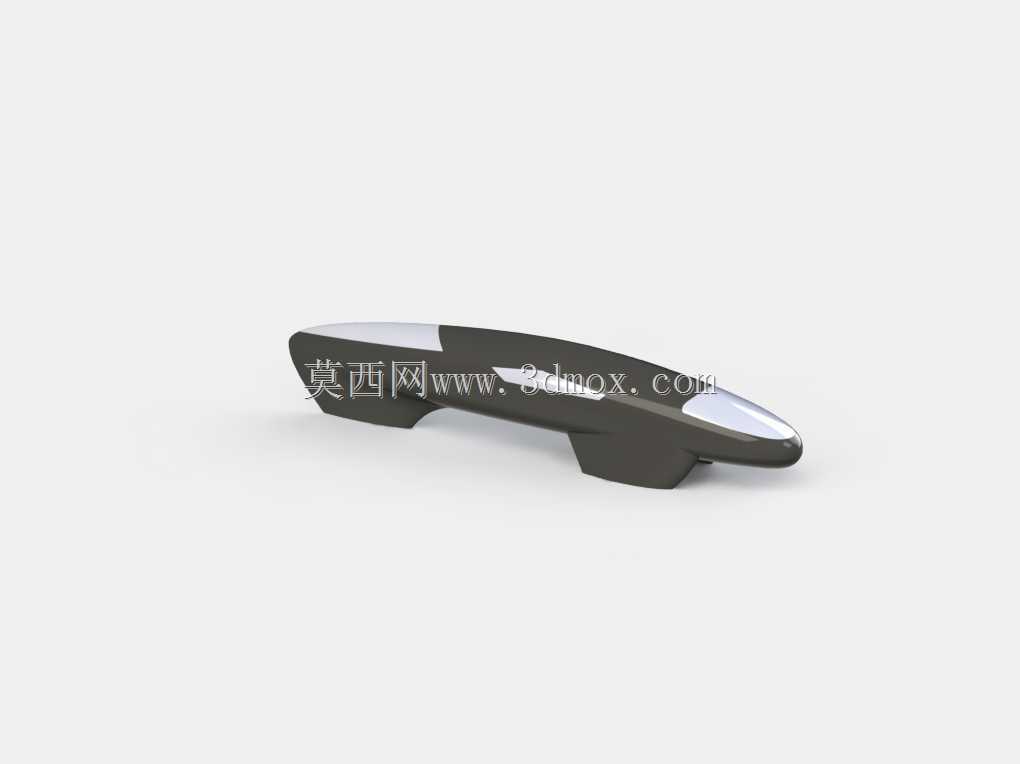

　　设计思路上优先考虑了气动减阻需求，整车采用一体化溜背式流线轮廓，车头部分做了大曲率收窄处理，避免正面迎风面形成突兀的直角结构，减少高速行驶时的正面风阻系数；车身侧面从车头到车尾保持顺滑的曲面过渡，没有突出的外凸结构，轮拱位置与车身曲面做了融合处理，避免轮腔位置形成紊流区，影响行驶稳定性。车身顶部设置了两处内凹的透明视窗区域，既可以作为模拟驾驶舱的外观标识，也能在实际搭载控制模块时，预留出状态指示灯的观察窗口，不需要额外在车身壳体上开孔破坏整体气动外形。

　　从结构功能特性来看，整车壳体采用薄壁结构设计，壳体厚度控制在均匀的1.5mm区间，既能够保证3D打印或者薄板加工时的结构刚度，避免行驶过程中壳体出现共振形变，也能尽可能控制整车自重，降低动力单元的负载。车身底部为完全平整的平面设计，没有多余的凸起结构，一方面可以减少车底气流的紊流干扰，提升下压力保证行驶抓地力，另一方面平整的底面也方便安装电池、电机、传动机构等核心部件，所有安装点位都在壳体内部预留了对应的安装柱位，不需要额外做粘接固定，装配时可以直接通过螺丝完成壳体与底盘框架的连接，拆装维护效率更高。

　　尺寸与安装边界方面，整车长度控制在220mm区间，宽度控制在75mm，整体高度不超过45mm，属于小型竞赛载具的常规尺寸范畴，能够适配大多数竞赛赛道的宽度要求，也能满足常规桌面级3D打印机的成型尺寸限制，不需要拆分打印就可以完成整个车身壳体的制作。车头位置预留了10mm×10mm的传感器安装平面，可以直接固定红外循迹模块或者超声波测距模块，安装平面与车身中轴线完全垂直，保证传感器检测方向与行驶方向一致；车尾位置预留了动力单元的安装间隙，可以适配直径20mm以内的直流驱动电机，传动齿轮组的安装空间也在壳体内部做了避让，不会出现壳体与运动部件的干涉问题。

　　实际建模过程中，所有曲面都做了G2连续处理，避免曲面拼接位置出现棱角或者凹坑，加工完成后不需要过多的后处理打磨就能获得顺滑的表面质量；车身的分模线设置在侧面最大轮廓位置，方便开模或者打印时的支撑去除，不会在外观可见面留下明显的支撑痕迹。考虑到竞赛过程中可能出现的碰撞场景，车头最前端做了2mm厚度的加强筋结构，与车身壳体一体化成型，轻微碰撞时不会出现壳体开裂的问题；轮拱位置的内边缘做了圆角处理，避免车轮跳动时与壳体发生剐蹭，预留的车轮跳动间隙为3mm，能够适配大多数小型橡胶轮胎的跳动行程，不需要额外调整悬挂结构就能保证行驶过程中车轮不会与壳体干涉。
