车载剪叉式电动玻璃升降执行机构

这套剪叉式玻璃升降执行机构，核心应用场景集中在民用乘用车、商用营运车辆的侧窗启闭环节，是车门内饰板内部核心的功能执行部件，日常驾乘过程中车窗的升降开度调节、密闭锁止都依赖这套机构完成动作传递。从实际装车工况来看，该机构整体安装在车门钣金内腔的预留安装位上，安装边界完全适配常规车型车门内腔的空间限制，横向安装跨度控制在320mm范围内，纵向收拢状态厚度不超过85mm，完全不会和车门内部的防撞梁、音响喇叭、门锁拉线等周边部件产生运动干涉，安装点位采用4处M6螺栓孔定位，和车门钣金上的预装凸焊螺母位置完全匹配，不需要额外做安装位改制就能适配多数A级、B级乘用车的前门侧窗装配需求。

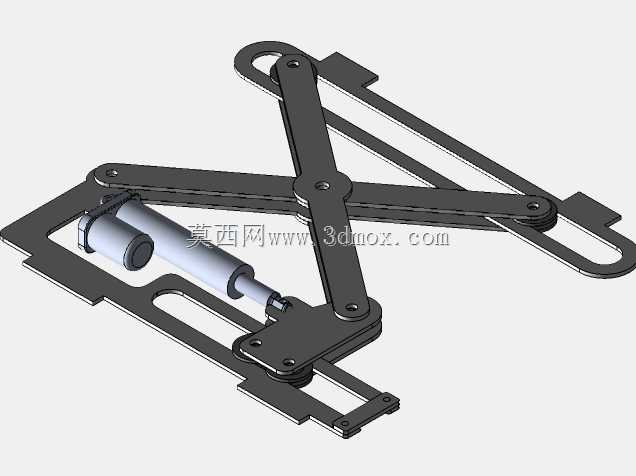

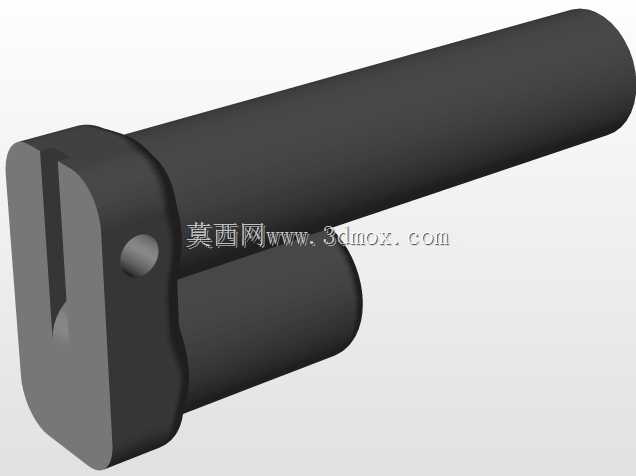

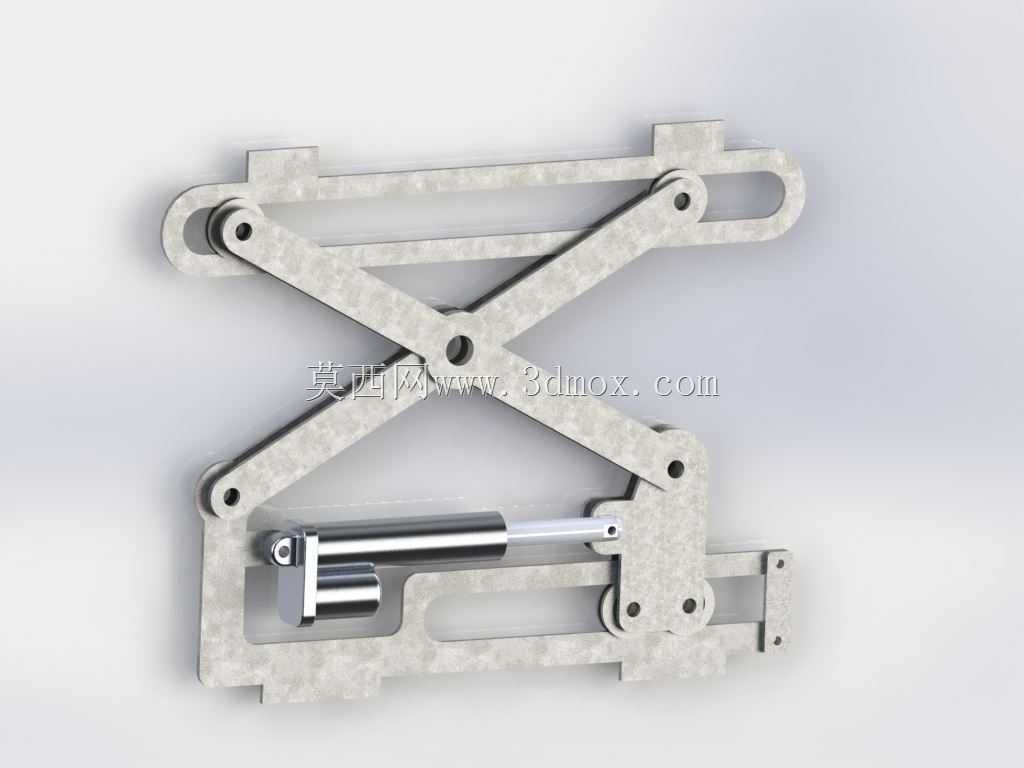

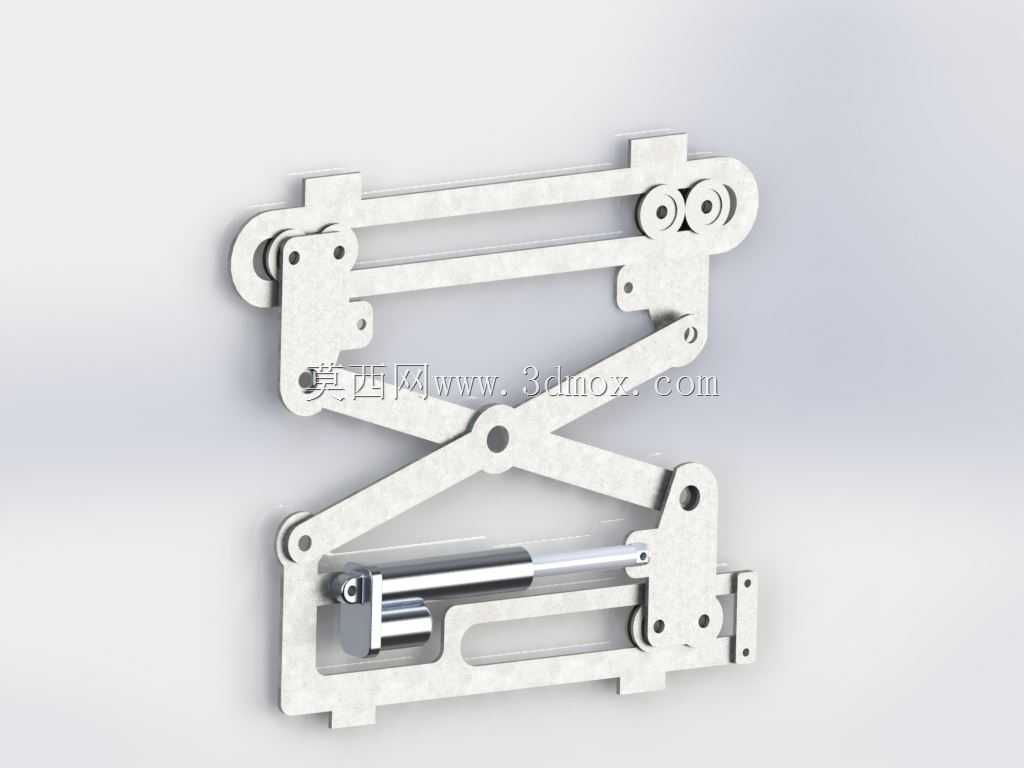

功能特性上，这套机构采用剪叉式平行四边形传动逻辑，相比绳轮式升降结构，整体刚性更强，承受玻璃侧向载荷的能力更突出，车辆行驶在颠簸路面时，不会出现玻璃晃动、异响的问题，升降过程中玻璃的平面度保持能力更好，不会因为长期使用出现玻璃偏磨、卡滞的故障。动力输入端采用直流电动推杆作为动力源，推杆的伸缩行程和剪叉臂的展开行程做了精准匹配，当推杆完全伸出时，剪叉臂带动玻璃托架运动到上止点，玻璃完全闭合，和车窗上边框的密封胶条压紧量控制在3-5mm，既保证密封性能，又不会因为压紧量过大导致电机负载过高；当推杆完全收回时，玻璃托架运动到下止点，玻璃完全降入车门内腔，预留的玻璃下沉量足够，不会出现玻璃顶端露出车门水切的问题。

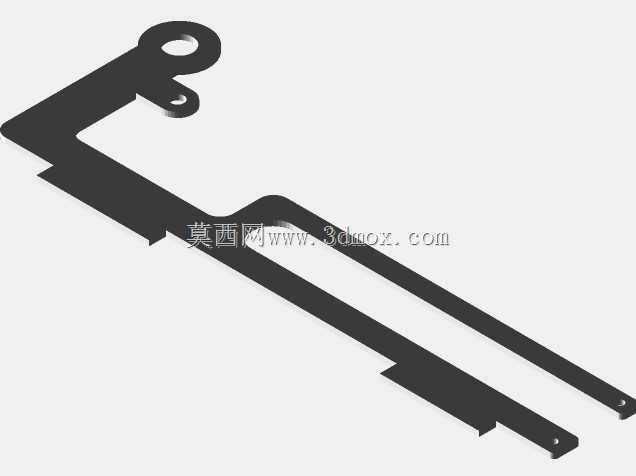

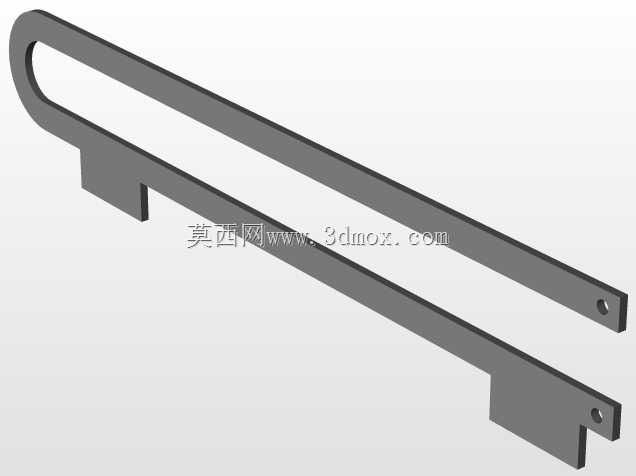

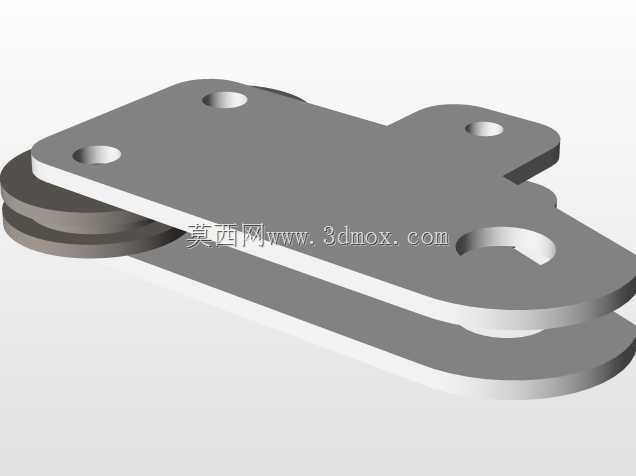

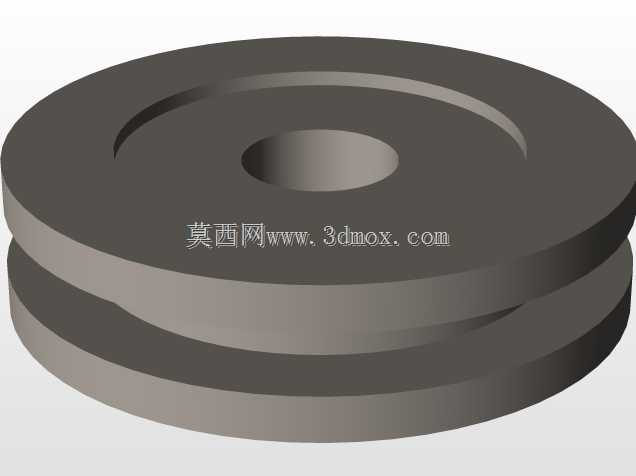

设计思路层面，整套机构的铰接点全部采用翻边铆接结构，剪叉臂的主体板材选用2mm厚的冷轧高强度钢板，表面做镀锌钝化处理，满足车门内腔潮湿、多尘的使用环境下的防腐蚀要求，铰接位置的衬套采用自润滑POM材质，不需要定期加注润滑脂就能保证长期使用的转动灵活性，避免了长期使用后铰接点锈蚀卡滞的问题。剪叉臂上的长圆形导向槽和固定在安装底板上的导向销做了间隙配合，间隙值控制在0.1-0.2mm之间，既保证运动过程中无卡滞，又能控制剪叉臂的横向窜动量，避免升降过程中玻璃出现左右偏移。玻璃托架上设置了2处玻璃安装卡槽，卡槽内预装橡胶缓冲垫，玻璃安装时直接卡入卡槽后通过紧固螺钉压紧，缓冲垫可以吸收车辆行驶过程中的振动，避免玻璃和金属托架硬接触导致的玻璃碎裂问题。

从实际使用的性能表现来看，这套机构的升降速度控制在80-120mm/s，完全符合驾乘人员的操作习惯，不会因为速度过快导致玻璃冲击窗框，也不会因为速度过慢影响使用体验。电动推杆内部集成了行程限位开关，到达上下止点时会自动切断动力输入，不需要额外设置外部限位结构，简化了车门内部的线束布置。机构的整体负载能力可以支撑5kg以内的钢化玻璃升降，覆盖了常规乘用车侧窗玻璃的重量范围，在-40℃到85℃的环境温度区间内都能正常工作，满足不同地域的车辆使用需求。另外在设计过程中，对剪叉臂的受力做了有限元校核，在玻璃受到100N的侧向载荷时，剪叉臂的最大变形量不超过0.5mm，不会出现机构变形导致的升降卡滞问题，铰接点的疲劳寿命可以满足3万次以上的升降循环，完全覆盖车辆全生命周期的使用要求。
