食品加工螺旋输送挤压成型构件

这类螺旋构件是食品加工生产线里连续输送与定量挤压工序的核心执行件，日常在面食加工、馅料输送、膨化食品成型、酱料均质推送这类场景里承担物料输送、挤压塑形、定量出料的功能，和普通散料输送绞龙不同，食品加工场景下的这类构件直接接触食材，曲面的流畅度直接决定物料残留量与推送均匀性，一旦螺旋曲面存在折角、凹凸缺陷，就会出现物料卡滞、局部积料变质的问题，因此逆向扫描获取的实物曲面数据，能最大程度还原实际量产构件的曲面精度，避免正向建模时忽略实际生产中打磨修型的细节。

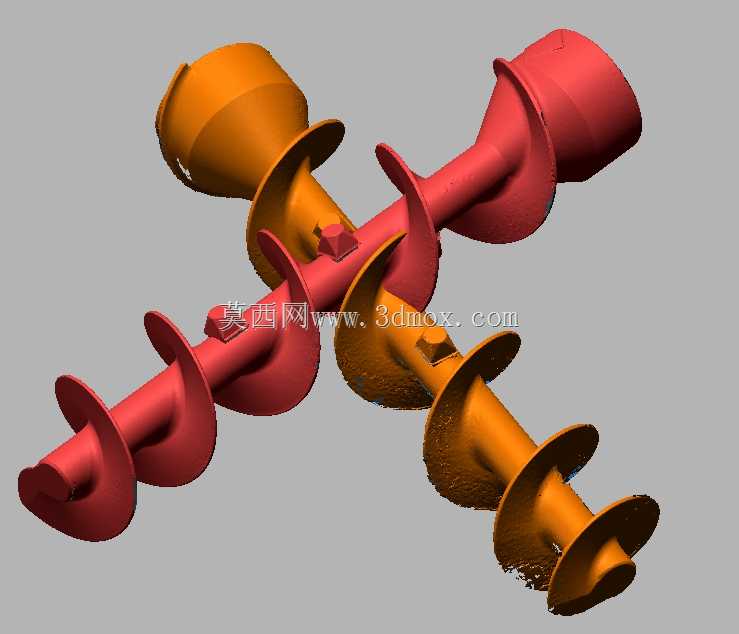

从结构功能来看，这类双螺旋反向布置的构件，主要用在需要双向同时送料、或者双组份物料同步挤压汇合的工位，比如夹心面食的外皮与内馅同步推送、双色膨化食品的双料流汇合挤出，两根螺旋的旋向相反，转动时分别从两端料仓承接物料，向中间汇合端推送，螺旋叶片的螺距从进料端向出料端逐步收窄，推送过程中逐步对物料施加挤压力，让松散的粉状、糊状食材被压实，最终通过出料端的成型模具挤出指定截面的料带，后续配合切断机构就能完成定长分切。螺旋根部的轴段做了加粗处理，用来匹配驱动端的联轴器安装位，轴端的方形卡位结构是用来传递扭矩的，相比普通平键连接，这种一体式方轴卡位能承受更大的挤压扭矩，避免高粘度物料推送时出现键槽打滑的问题，也减少了轴段上的缝隙，降低食品残留的清洁死角。

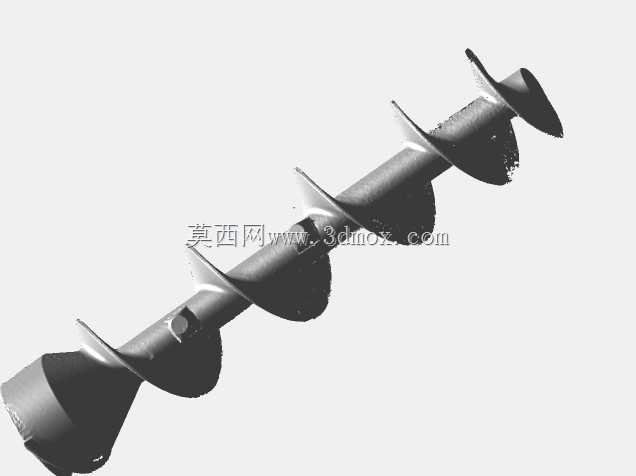

设计这类构件时，首先要匹配生产线的产能要求确定螺旋的公称直径，常规中小型食品加工线用的这类构件螺旋外径在80-120mm区间，进料端的大螺距设计是为了增大进料容积，让料仓落下的松散物料能快速填充螺旋槽，随着螺距逐步减小，螺旋槽的容积逐步缩小，物料在推送过程中被逐步压缩，内部空气被从进料端排出，避免挤出的料坯内部存在气孔影响成型质量。螺旋叶片的边缘做了小圆弧倒角处理，一方面是避免尖锐边缘刮擦输送套筒内壁造成金属碎屑污染食材，另一方面也能减少叶片边缘的物料剪切残留，让物料推送更顺畅。两根螺旋的中心距要严格匹配套筒内的双孔型腔，叶片和筒壁的间隙控制在0.5-1mm之间，间隙过大会造成物料回流降低推送效率，间隙过小则会因为加工装配误差出现转动卡滞，甚至磨损筒壁。

从安装边界来看，这类构件的两端轴颈需要匹配套筒两端的轴承座与密封件，食品加工场景下的密封件必须采用食品级硅橡胶材质，轴颈的表面粗糙度要达到Ra0.8以下，避免密封件过快磨损造成物料泄漏或者润滑脂渗入物料区。驱动端的轴伸长度要匹配联轴器、减速电机的安装尺寸，不能出现轴伸过长导致的传动跳动，也不能过短导致联轴器卡位不足。逆向扫描获取的模型完整保留了实物构件的所有曲面细节，包括实际生产中为了改善物料流动性对叶片曲面做的微小修型，这些细节是正向参数化建模时容易忽略的，对于做同类型设备仿制、备件替换、结构优化的工程师来说，这类扫描模型可以直接用来做装配干涉检查、物料流动仿真的基础模型，也能在此基础上调整螺距、螺旋直径来适配不同产能、不同物料特性的生产线需求。比如针对高粘度的酱料类物料，可以适当增大螺旋轴的直径，减小螺旋槽的深度，降低物料粘附在轴上的面积；针对颗粒状的物料比如粮食、坚果碎，则可以适当增大螺距差，提升挤压段的压力梯度，避免颗粒破碎影响成品口感。另外这类螺旋构件的表面抛光要求也很高，扫描模型的曲面数据可以直接用来生成五轴加工的刀路，保证加工出来的构件曲面流畅度和实物一致，减少后续手工抛光的工作量。
