342cc排量航模发动机散热气缸结构

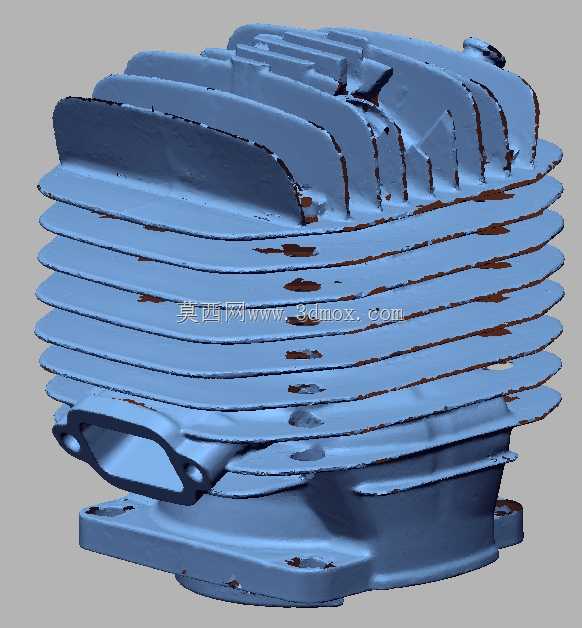

这款气缸适配342cc排量的航模汽油发动机，主要应用在固定翼航模、大型无人植保机、航测无人机的动力系统中，作为发动机核心的能量转换承载部件，直接决定了动力单元的持续输出稳定性与热负荷耐受能力。航模发动机的工作转速普遍高于普通民用内燃机，高转速工况下燃烧室内的瞬时温度可突破千度，若散热设计不到位，极易出现活塞胀缸、密封失效、动力骤降甚至空中停车的故障，因此这款气缸在设计阶段就把散热效率作为核心指标。从结构上看，缸体外壁布满了等距排布的环形散热鳍片，鳍片的厚度从根部到外缘逐渐收窄，这种变截面设计一方面可以保证鳍片和缸体基体连接位置的结构强度，避免飞行过程中振动导致鳍片断裂，另一方面可以最大化散热面积，让飞行过程中的迎面气流能够顺着鳍片间隙快速流过，带走缸体积累的热量。不同于普通水冷发动机的封闭缸体结构，这款风冷气缸的鳍片排布角度经过了气流仿真优化，当飞行器处于平飞姿态时，迎面来流可以无阻碍地冲刷每一片鳍片表面，即使在大角度爬升、低速悬停（适配垂直起降机型时）的工况下，也能依靠螺旋桨产生的滑流覆盖大部分散热区域，避免局部热区形成。缸体下部的安装法兰采用了一体化铸造成型后机加工的工艺，法兰面上预留了四个对称的安装通孔，孔位精度控制在0.02mm以内，保证和曲轴箱装配时的同轴度，避免活塞运行过程中出现偏磨。法兰和曲轴箱的贴合面经过精铣处理，平面度误差不超过0.01mm，装配时配合耐高温密封垫即可实现可靠的燃气密封，不需要额外打胶，方便外场维护时的拆装作业。缸体侧面的凸台结构是用于安装化油器或者进气歧管的接口，接口的位置经过重心配平计算，避免单侧加装部件后导致发动机整体重心偏移，影响飞行器的动平衡。从安装边界来看，这款气缸的整体外径控制在110mm以内，轴向高度（从法兰安装面到缸顶）不超过95mm，能够适配多数30-40cc级航模发动机的安装位，不需要大幅修改发动机架的结构即可完成替换。缸体内壁的工作表面经过珩磨处理，表面粗糙度达到Ra0.8，配合对应的活塞环可以实现良好的密封效果，减少窜气量，提升燃烧效率。散热鳍片的边缘做了小圆角处理，避免装配或者外场维护时划伤操作人员，同时也能减少应力集中，在发动机高频振动的工况下降低鳍片根部开裂的风险。不同于工业用固定动力的气缸，航模用气缸对重量控制极为严苛，这款缸体在保证结构强度满足18000转最高转速工况的前提下，通过拓扑优化去除了所有非必要的冗余材料，整体重量控制在600g以内，不会给飞行器带来额外的负重负担。在实际应用场景中，这类气缸除了配套航模与无人机使用外，也可用于小型便携动力设备、卡丁车改装动力、小型沙滩车的动力单元，只要安装边界匹配、散热条件满足风冷要求，即可实现稳定的动力输出。设计过程中针对航模使用场景的高振动特性，缸体材料选用了导热性良好的铝合金材质，经过T6热处理后材料强度提升30%以上，能够承受连续高负荷运转带来的机械冲击与热冲击。鳍片的间距设置为4mm，既保证了足够的散热面积，也避免了间距过小导致外场使用时杂草、灰尘堵塞鳍片间隙，降低维护频率。缸顶位置的小型凸台是用于安装火花塞的螺纹孔，螺纹规格适配航模发动机通用的1/4-32火花塞，用户不需要单独改装点火部件即可直接装配使用。进气接口的位置设计在缸体侧方偏下的位置，和排气口呈对角排布，这种布局可以优化缸内的扫气效率，让新鲜混合气能够充分填充燃烧室，同时将燃烧后的废气尽可能彻底排出，提升动力输出的响应速度，在航模做特技动作、油门快速变化时，发动机能够快速跟随油门指令调整输出，不会出现迟滞或者断油的问题。安装法兰上的通孔采用了沉孔设计，装配时螺栓头部可以完全沉入孔内，不会突出法兰面，避免和曲轴箱上的其他部件产生干涉，同时沉孔的深度经过精确计算，保证螺栓拧紧后不会因为过长顶到缸体内壁，导致活塞运行卡滞。
