行星轮系结构紧凑型桌面3D打印装置

这款行星轮系构型的桌面级增材制造设备，核心设计思路是依托行星齿轮传动的同轴减速特性，将传统3D打印机分散布置的传动、回转、支撑结构做高度集成化整合，打破常规笛卡尔坐标系、三角洲结构3D打印机的框架式布局逻辑，把核心传动单元整合在圆形主体舱内，大幅压缩设备的横向占用空间。从实际应用场景来看，这类紧凑型结构的设备非常适合小型创客空间、桌面工位、教学实验室这类摆放空间有限的场景，不需要预留大面积的设备安装台面，单台设备的底座安装边界仅相当于常规15寸笔记本电脑的占地面积，底座采用圆盘式支撑结构，重心完全落在底座中心投影范围内，不需要额外做地脚固定，放置在平整的硬质台面上即可稳定运行，日常挪动移位也不需要拆解结构，单人即可完成位置调整。

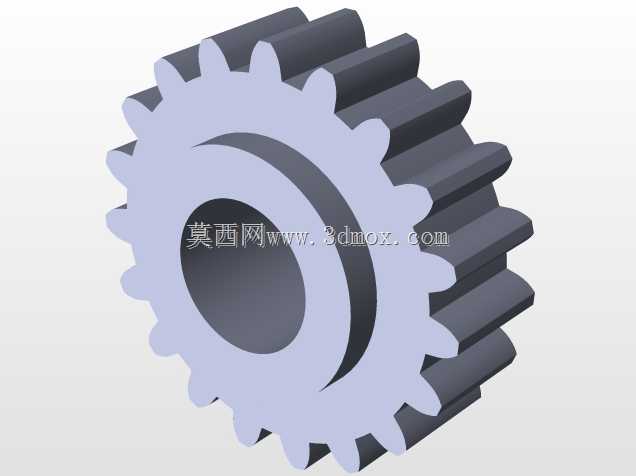

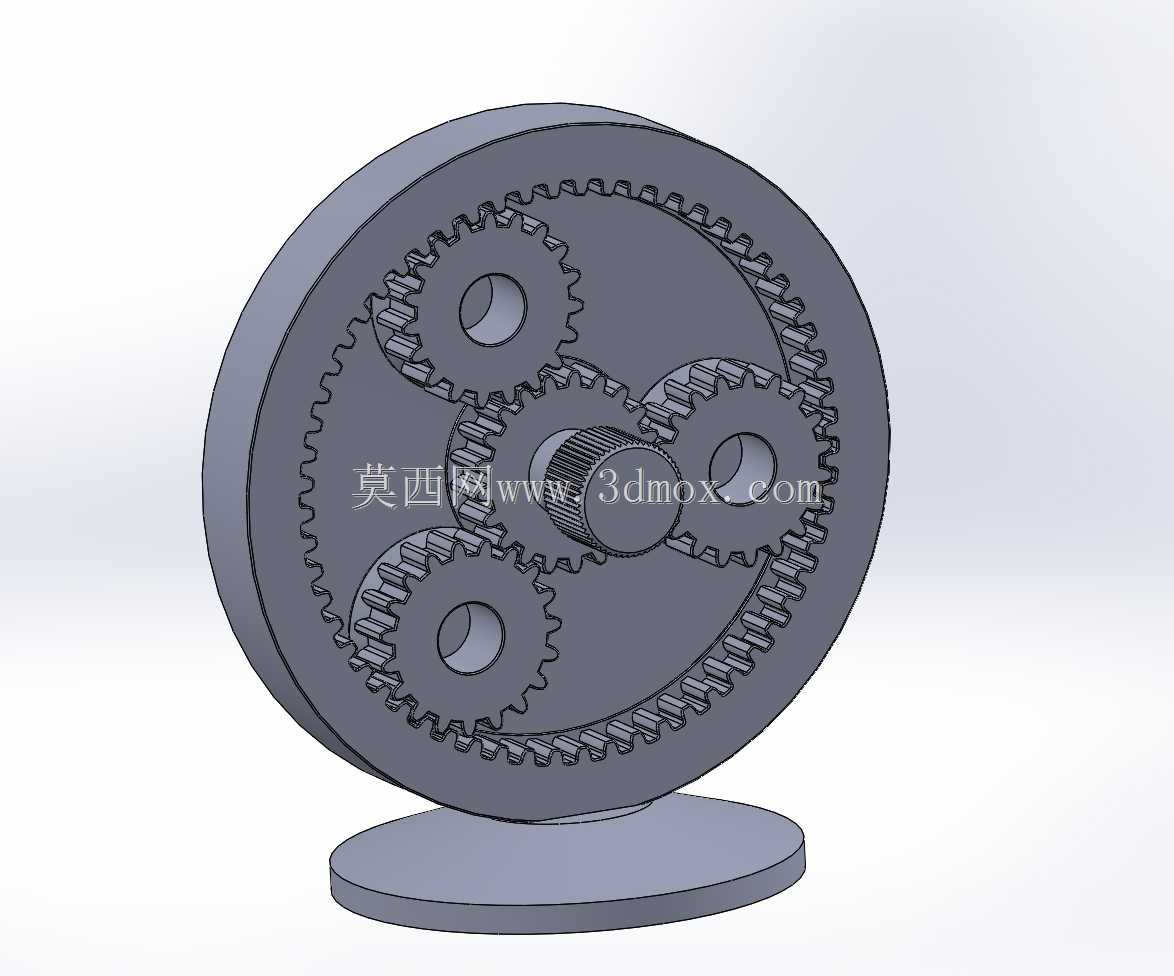

从功能特性上看，这套行星轮系结构承担了打印平台回转、挤出头径向进给的复合传动功能：中心太阳轮连接驱动电机，四个均匀分布的行星轮既作为内齿圈的传动啮合单元，同时其中一个行星轮的安装轴集成了打印挤出组件，内齿圈固定在主体外壳内壁，当太阳轮输入动力时，行星轮在绕自身轴线自转的同时，会沿着内齿圈做公转运动，配合中心轴的Z向升降进给，即可完成极坐标系下的三维路径打印，相比传统XY双轴皮带传动的结构，这种传动方式的传动间隙更小，齿轮啮合的传动刚性更强，长时间运行不会出现皮带松弛导致的打印层纹偏移问题，打印过程中的传动噪音也更低。

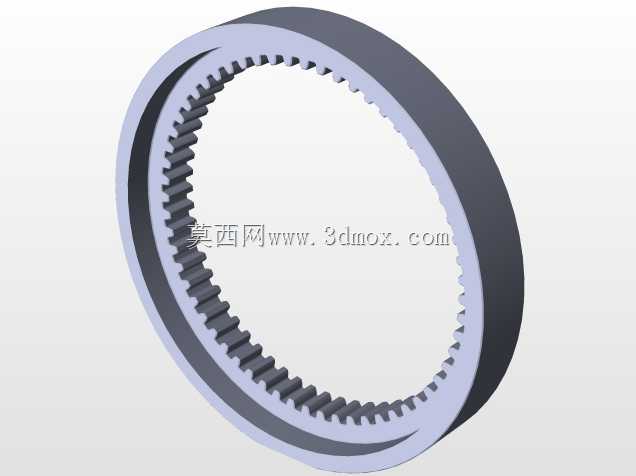

设计过程中需要重点考量几个工程细节：首先是齿轮副的啮合侧隙控制，所有行星轮与太阳轮、内齿圈的啮合侧隙需要控制在0.02-0.05mm区间，侧隙过大会导致挤出头运行轨迹出现回程误差，直接影响打印件的尺寸精度，侧隙过小则会增大传动阻力，导致电机负载过高出现丢步问题；其次是行星轮安装轴的同轴度公差，四个行星轮的安装孔需要在同一分度圆上做位置度管控，位置度公差不超过0.01mm，否则会出现个别齿轮啮合过紧、个别齿轮虚接的问题，运行过程中会出现周期性卡顿；另外主体外壳的内齿圈是直接集成在壳体内壁的，不需要额外安装独立齿圈零件，减少了装配环节的累计误差，外壳采用圆筒式结构，自身的圆度公差需要控制在0.03mm以内，保证内齿圈的全周齿形啮合精度。

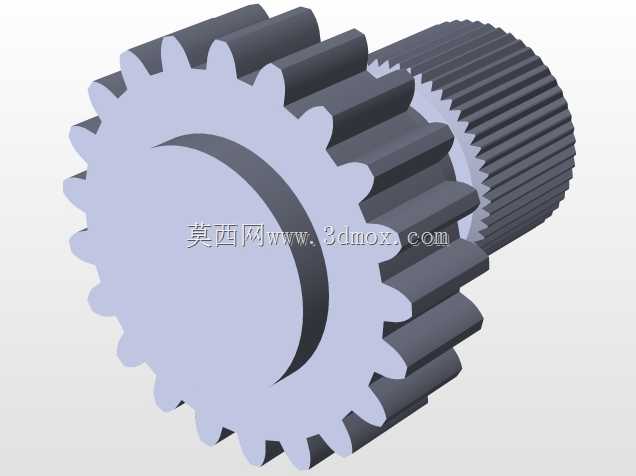

设备的Z向进给结构集成在中心太阳轮的中空轴内部，打印平台通过花键结构与中空轴连接，既可以跟随行星架做同步回转运动，也可以沿着中空轴做垂直方向的升降运动，Z向的进给导程选用1mm的细牙丝杠，层厚控制精度可以达到0.05mm，满足常规FDM工艺的打印精度要求。设备的走线全部通过中空轴内部的走线槽布置，避免公转运动过程中出现线缆缠绕的问题，所有电气元件都集成在底座内部的空腔里，主体外观没有外露的线缆和零散结构，日常清理维护只需要擦拭外壳表面即可，没有外露的传动结构也能避免操作过程中出现机械夹手的安全隐患，适合教学场景下学生动手操作使用。

从安装边界来看，设备主体的最大外径为220mm，底座直径240mm，整体高度310mm，顶部没有外凸的结构件，设备上方只需要预留100mm的开盖操作空间即可，不需要预留额外的走线、传动避让空间，相比同打印尺寸的常规桌面3D打印机，空间占用率降低40%以上。打印有效区域为直径120mm、高度150mm的圆柱形空间，完全满足小型零件打样、教学模型制作、创客创意验证的使用需求，日常可以打印结构验证件、小型工装夹具、教学演示模型、创意手办等常见的桌面级3D打印制品。

在结构选材上，所有传动齿轮均采用自润滑的工程塑料材质，不需要定期加注润滑脂，长期运行也不会出现油污污染打印件的问题，主体外壳采用高强度ABS材质注塑成型，自身刚性足够支撑传动结构的运行负载，不会因为齿轮啮合的反作用力出现外壳变形导致的齿形错位。底座内部设置了配重块，进一步降低设备整体重心，即使打印平台升到最高位置，设备的重心依然落在底座支撑范围内，不会出现倾倒风险。
