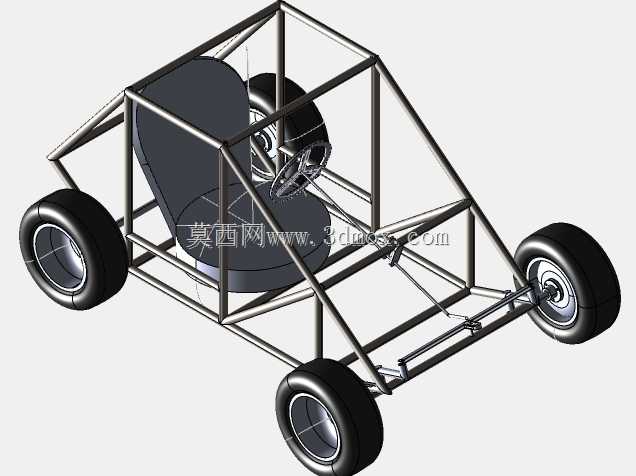

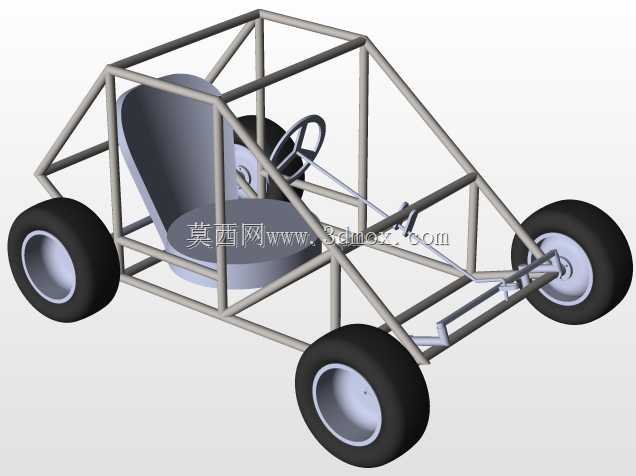

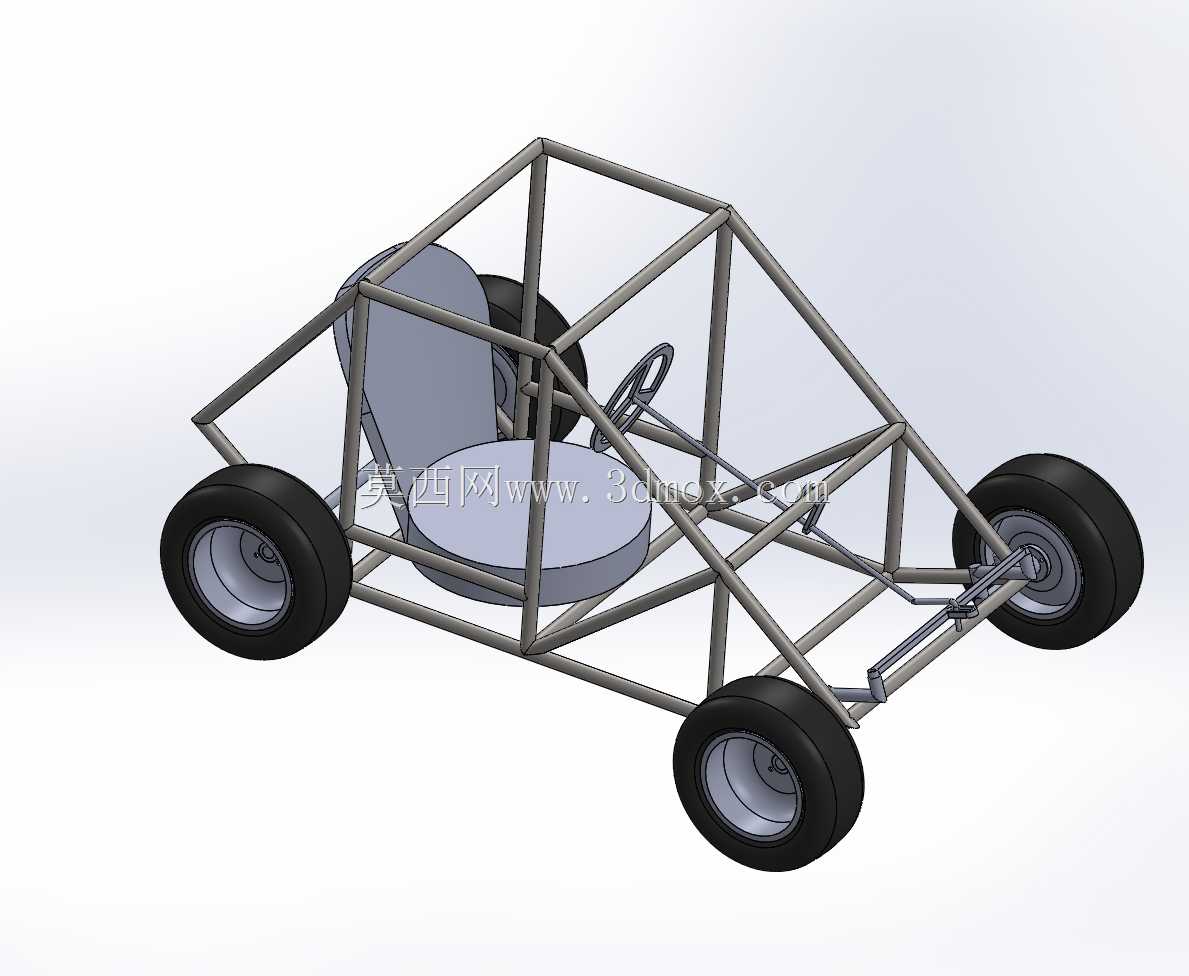

钢管桁架结构越野卡丁车车架总成

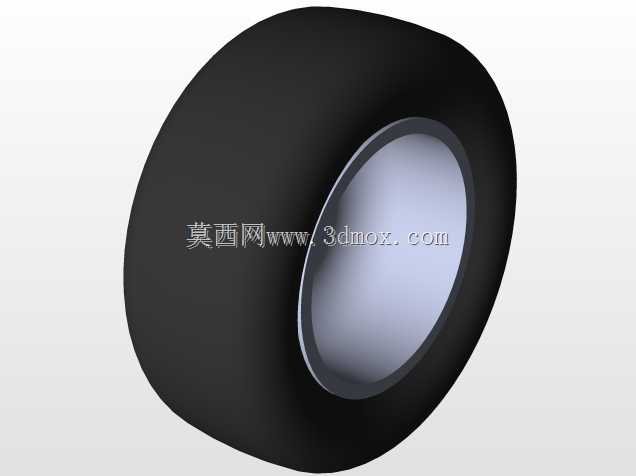

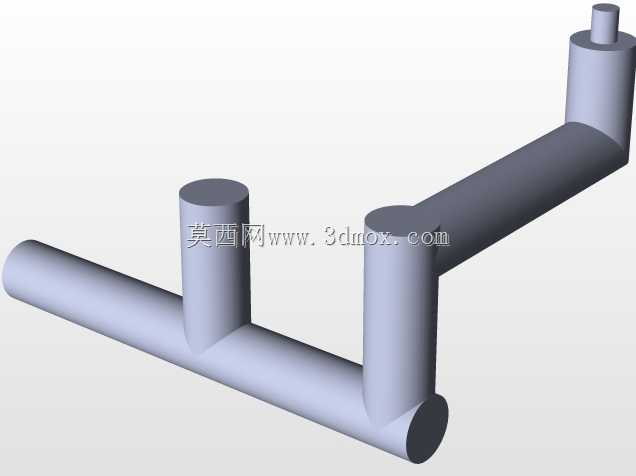

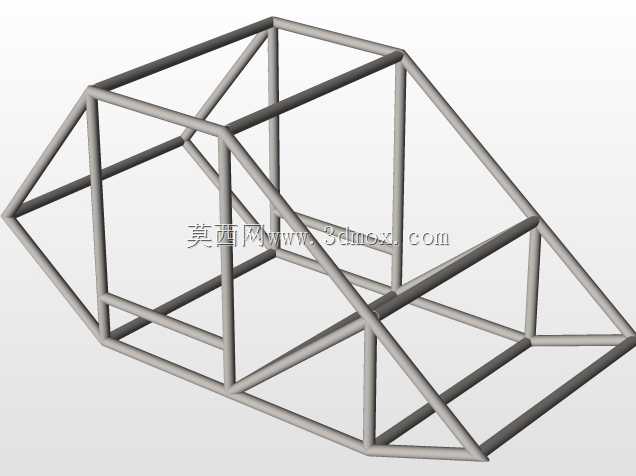

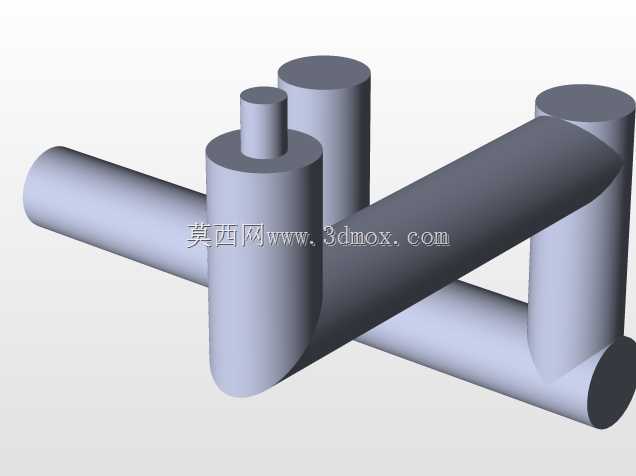

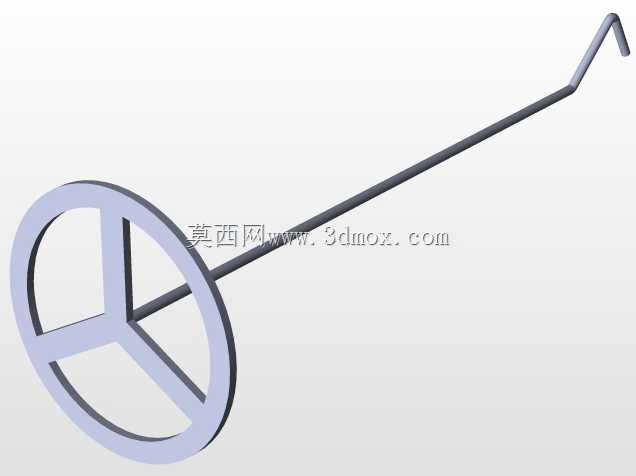

该管架式越野卡丁车的结构设计，核心围绕非铺装路面的休闲竞技场景展开，区别于场地竞速卡丁车的低趴设定，整体预留了足够的离地间隙，可适配林间穿越、沙地冲坡、户外营地休闲骑行等多种非道路使用场景，既可以作为户外游乐场所的运营载具，也能满足个人爱好者自制改装越野小车的结构参考需求。从功能特性来看，整车采用外露钢管桁架作为承载主体，没有设计覆盖式的金属或塑料蒙皮，一方面是为了降低整车整备质量，提升动力冗余度，另一方面桁架结构的抗扭刚度表现优异，在越野路面频繁受到冲击载荷时，不会出现承载结构变形的问题，同时外露的管架也方便后期加装防滚附加结构、灯具、储物挂载点等拓展部件，适配不同使用者的个性化改装需求。设计思路上优先考虑了结构可靠性与维护便捷性的平衡，车架主受力管采用连续弯折的闭环结构，从车头前防撞位置延伸至座椅后方的防滚支撑段，没有在主受力路径上设置多余的拼接断点，减少了焊接失效的风险；转向机构采用前置拉杆布局，转向机固定位直接焊接在前段车架的横向加强管上，转向拉杆的活动行程预留了足够的跳动余量，避免前轮在大落差起伏时出现转向干涉。乘坐区域的设计充分考虑了单人驾驶的操作边界，座椅安装位设置在车架前后轴的中间偏后位置，让整车重心落在轴距中心区域，减少爬坡时的抬头或俯冲趋势；座椅采用一体式平底座垫搭配靠背的结构，安装点预留了多组固定孔位，可根据驾驶者身高调整前后位置，保证不同体型的驾驶者都能获得合适的腿部操作空间，方向盘的安装倾角设置为接近30度，匹配越野驾驶时的直立坐姿，避免长时间握持出现手臂疲劳。行走系统的安装边界经过严谨校核，四个车轮的轮距设置略宽于常规场地卡丁车，搭配大直径的深花纹越野轮胎，可在松软路面获得更大的接地面积，降低陷车概率；前轮的转向节通过独立的摇臂结构与车架连接，预留了足够的减震器安装位，可根据使用需求加装螺旋弹簧减震器，进一步提升非铺装路面的滤震表现；后轮作为驱动轮，安装位的同轴度公差控制在合理范围内，可适配链传动、轴传动等多种动力传输形式，动力单元的安装区域设置在座椅后方的车架尾部，预留的安装空间可兼容小型汽油机、电动机等不同类型的动力源，安装点的孔位采用通用化设计，不需要对主车架进行二次切割焊接即可完成动力总成的固定。车架的所有管段连接位置都采用了相贯线切口设计，保证管材拼接时的贴合面积，提升焊接强度，在主受力节点位置还额外增加了三角形加强筋结构，避免应力集中导致的管架开裂；车头位置的前防撞段突出于前轮安装位，在发生正面碰撞时可率先吸收冲击能量，保护转向机构与驾驶者的腿部空间，车尾的管架延伸段除了固定动力单元，还可用于安装后防撞结构与排气、散热等附属部件。从实际使用的角度出发，该结构没有冗余的设计部件，所有管段都承担对应的承载或连接功能，整车的外形尺寸控制在紧凑范围内，既可以通过小型拖车进行转运，也能在狭窄的林间小道灵活穿行，转弯半径的设定适配低速穿越的使用需求，不需要过大的转向空间即可完成掉头操作。
