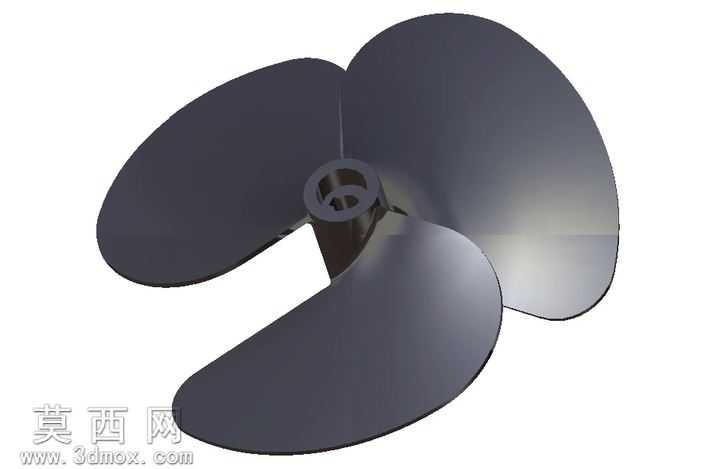

三叶船用螺旋桨三维结构设计模型

本模型为三叶式船用螺旋桨三维设计成果，建模阶段以螺旋桨流体力学性能要求为核心基准，首先确定桨毂的基准定位轴，以中心轴为原点建立柱坐标系，精准计算每一片桨叶的径向分布参数、螺距渐变规律与叶切面翼型数据，通过扫掠、放样等三维建模操作生成三片均匀环布的桨叶曲面，确保相邻桨叶夹角严格保持120度，保障运转时的动平衡性能。建模过程中对桨叶边缘做了符合流体力学要求的圆角过渡处理，避免尖锐结构带来的应力集中与流场扰动，桨毂中心设计有与传动轴匹配的键槽定位结构，还原了实际螺旋桨的装配连接特征，可直接用于后续的装配干涉校验与运动仿真分析。材质渲染阶段，针对螺旋桨常用的铸造铜合金、不锈钢两类应用材质做了区分调试：铜合金材质调整了金属基底的暖调反光属性，添加了细微的铸造磨砂质感，还原船用铜桨的真实表面肌理；不锈钢材质则强化了冷调金属高光与表面反射率，模拟抛光不锈钢桨叶的光洁表面效果，同时在桨叶表面添加了符合实际加工痕迹的细微纹理，避免渲染效果过于塑料化。结构设计上，三片桨叶从桨毂根部到叶梢的厚度做了线性渐变处理，根部厚度满足结构强度要求，可承受推进时的水流反作用力与扭矩载荷，叶梢厚度收窄以降低运转时的涡流阻力，桨叶的侧斜角度与纵倾参数经过反复调整，兼顾推进效率与空泡抑制性能，整体曲面经过连续性校验，不存在破面、重叠面等建模缺陷，可直接导入各类CAE软件开展流体仿真、结构强度校核等后续工作，也可用于船舶推进系统的教学演示、结构方案评审等场景，完整还原了三叶螺旋桨从桨毂到叶梢的全部结构细节，没有对关键结构做简化省略，能够清晰展现螺旋桨的工作原理与结构特征。
