基于Enerpac动力单元的液压拉马结构设计

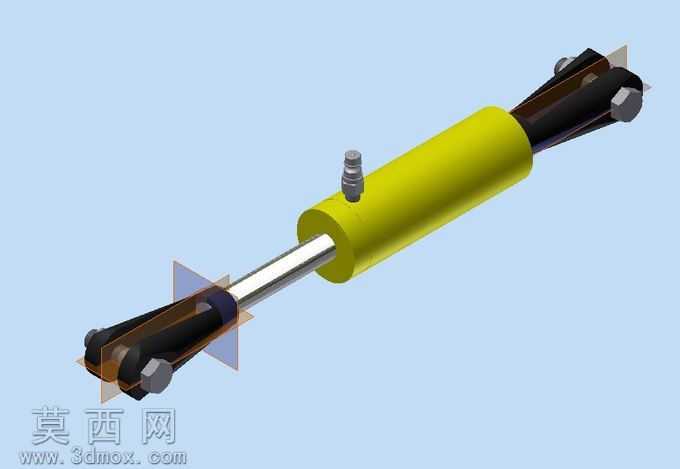

本三维模型为适配Enerpac puj-1201动力单元的液压拉马结构，整体建模过程严格遵循液压工装的实际工程尺寸比例，在三维建模软件中先完成核心参数化骨架搭建，以液压缸筒的中心轴线为全局装配基准，依次完成各零部件的建模与装配约束。模型渲染阶段针对不同部件匹配了对应真实材质：液压缸筒采用亮黄色金属漆材质，还原工业液压元件的常规涂装质感，表面添加细微的颗粒质感与环境反射效果，避免塑料感失真；活塞杆部分采用抛光镀铬金属材质，设置高反光度与低粗糙度参数，模拟镀铬杆件的镜面金属特性；两端的拉爪结构采用发黑处理的合金钢材质，表面添加细微的氧化层纹理与使用磨损痕迹，拉爪上的紧固螺栓、侧面的液压油嘴等小零件单独做细节建模，还原六角头、螺纹段的结构特征，油嘴处添加了细微的防滑滚花纹理提升细节真实度。结构设计上采用三爪同步联动的拉马结构，液压缸筒作为核心承载部件，内部预留了液压油腔的装配空间，活塞杆伸出端与拉爪座采用铰接连接，保证拉爪可根据被拆卸工件的尺寸调整开合角度，侧面的快插油嘴接口与Enerpac puj-1201动力单元的输出接口尺寸完全匹配，可实现动力单元的快速对接。整体装配过程中添加了合理的运动约束，可模拟活塞杆伸出、拉爪开合的动作过程，各部件之间预留了符合工程实际的装配间隙，不存在结构干涉问题。设计思路围绕便携拆卸工装的实用性展开，在保证结构强度的前提下优化了整体外形尺寸，缸筒长度与拉爪行程做了匹配设计，可满足常规轴承、联轴器等过盈配合零件的拆卸需求，模型同时保留了STEP、STL等通用格式的导出结构，可直接用于工程演示、3D打印验证或者工装设计参考，渲染阶段采用浅蓝色纯色背景搭配柔和的三点布光，清晰展现各部件的结构轮廓与装配关系，重点突出液压拉马的整体结构形态与核心连接部位的细节特征。
