自行车链条拆卸维修专用工具设计

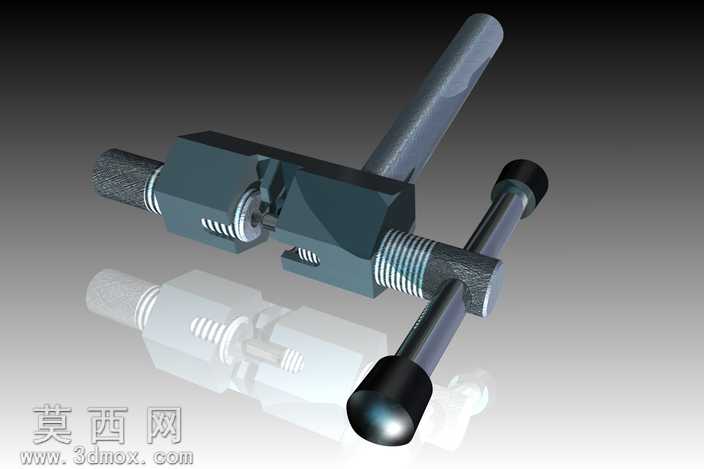

本作品为自行车链条拆卸维修专用工具的三维设计成果，建模阶段采用Autodesk Inventor完成全参数化零件构建与装配约束，首先对工具的核心功能部件进行拆分建模：包含带防滑纹理的握持手柄、带梯形传动螺纹的顶丝杆、适配链条销轴的定位顶针、内置复位弹簧的夹装定位座、以及带防滑胶头的加力横杆，所有零件均按照实际五金工具的加工尺寸进行1:1比例绘制，确保各部件的装配间隙符合实际使用的公差要求。渲染阶段采用金属材质为主的材质体系，夹装主体与丝杆部分赋予发黑处理的合金钢材质，还原五金工具表面的哑光磨砂金属质感，手柄与加力横杆的握持区域赋予带细微颗粒纹理的橡胶材质，模拟实际工具的防滑握感，内置弹簧采用镀锌弹簧钢材质，呈现亮银色金属光泽，顶针部位赋予高硬度淬火钢材质，突出其耐磨受力的部件特性。结构设计上采用夹装定位加螺旋顶推的经典结构，夹座开口尺寸适配标准自行车链条的链节宽度，定位槽可精准卡入链节间隙，确保顶针与链条销轴保持同轴度，避免顶推过程中出现偏斜损坏链节；梯形螺纹的丝杆设计兼顾传动效率与自锁性能，转动手柄时可平稳输出轴向顶推力，将链条销轴平稳顶出完成链节拆卸，复位弹簧可在松开丝杆后自动复位夹座，方便快速对位下一个链节，加力横杆采用贯穿式设计，可根据需要调整力臂长度，在拆卸锈蚀销轴时可提供更大的拆卸扭矩。设计思路围绕自行车维修场景的实际需求展开，摒弃了复杂的多余结构，整体造型紧凑便携，可放入随车工具包中携带，所有受力部位均做了圆角过渡处理，避免使用过程中出现应力集中导致工具断裂，表面纹理设计兼顾实用性与视觉质感，既保证握持操作时不打滑，也让工具整体外观更具工业设计美感，模型同时导出了STEP通用交换格式与STL3D打印格式，既可以用于机械结构教学演示，也可直接通过3D打印制作原型件进行实际功能验证，完整还原了手动五金维修工具的设计逻辑与结构细节。
