3D打印认证测试用拼接式钳形结构件

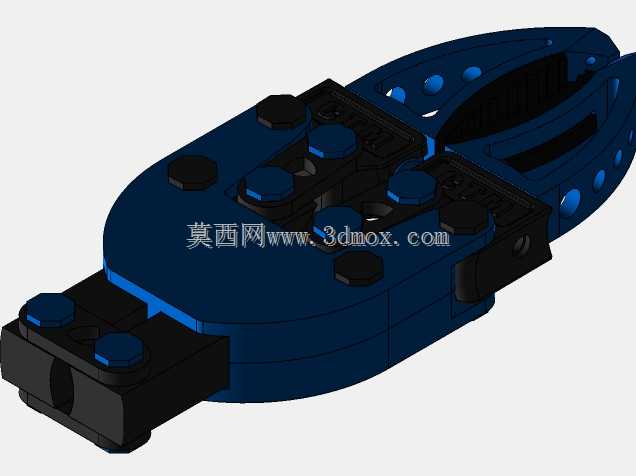

　　在桌面级FDM3D打印的日常作业流程里，打印精度校准、层间结合力验证、装配公差匹配是每次批量生产前必须完成的前置校验环节，以往零散的测试件往往只能验证单一维度的打印参数，比如单方向的尺寸公差测试块只能测X/Y/Z轴的步进精度，悬空测试桥只能验证冷却与支撑参数，没法一次性覆盖多部件装配、曲面成型、嵌合结构、孔位同轴度这些实际生产中高频遇到的工况，这款钳形拼接结构件就是针对这类校验需求设计的综合测试载体。从结构设计逻辑来看，整体采用对称式的钳体布局，主体分为上下两个可嵌合的半壳结构，拼接面设置了多组定位凸台与对应凹槽，不需要额外的粘接剂或者紧固件，就能依靠结构过盈配合完成组装，

　　这部分结构主要用来验证打印件的尺寸公差控制能力——如果打印时挤出量偏大，凸台尺寸超差就会出现装配卡滞甚至无法嵌合的问题，如果挤出量不足或者层间结合力不够，装配时凸台根部就容易出现断裂，能非常直观地反映出当前打印参数下的尺寸精度与结构强度表现。钳体表面分布的多组圆形沉孔，一方面是用来模拟实际产品中常见的紧固件安装位，验证不同直径孔位的打印成型精度，尤其是垂直方向孔的圆度、内壁粗糙度，不需要后期二次加工就能直接装配的适配性，另一方面这些沉孔也能减少打印时的材料消耗，降低测试件的打印成本，同时不同深度的沉孔还能验证打印机在Z轴方向的步进精度，避免出现层厚不均导致的沉孔深度偏差。钳体尾部的铰接预留位，是用来测试转动配合结构的打印效果，

　　这个位置的配合间隙控制在0.2mm到0.3mm之间，刚好适配常规PLA、ABS材料的打印收缩率，如果打印参数设置不当，比如冷却不足导致的部件翘曲，就会出现铰接位卡滞、转动不畅的问题，能直接反映出打印过程中热变形控制的实际水平。在实际应用场景中，这类测试件不需要复杂的后处理，打印完成后去掉少量支撑就能直接进行装配验证，相比单一功能的测试块，能一次性覆盖平面打印精度、曲面成型质量、支撑去除后的表面状态、装配公差匹配、结构受力强度等多个校验维度，非常适合打印服务商在承接批量订单前做设备状态校验，也适合个人玩家在调整打印参数、更换新材料后做综合性能验证。从安装边界与尺寸适配来看，整体结构的最大外轮廓控制在120mm60mm30mm范围内，

　　刚好适配绝大多数桌面级3D打印机的成型平台尺寸，不需要拆分打印就能一次性完成整体成型，打印过程中不需要设置大面积的支撑结构，仅在铰接位的内侧设置少量易剥离的线性支撑即可，打印完成后支撑去除难度低，不会在构件表面留下明显的支撑痕迹，不会影响后续的装配验证精度。结构上的圆角过渡设计，既避免了打印过程中尖角位置的应力集中导致的翘曲变形，也能模拟实际工业产品中常见的圆角结构成型效果，验证打印机在曲面连续打印时的进给稳定性，不会出现因为速度波动导致的曲面层纹不均问题。钳体表面的镂空减重结构，除了节省材料之外，还能验证大跨度悬空结构的打印质量，这些镂空位置的悬空角度控制在45度，刚好是FDM打印不需要支撑就能成型的临界角度，能直观反映出打印机冷却系统的实际效能，如果冷却不足，悬空位置就会出现明显的垂丝、塌边问题。在实际的参数校验过程中，操作人员可以通过组装时的手感、铰接位的转动顺畅度、凸台嵌合的紧固程度，快速判断当前的打印温度、挤出倍率、冷却风速、步进电机校准等参数是否处于合理区间，不需要借助额外的测量工具就能完成快速校验，大幅缩短设备调试的时间成本，也避免了因为参数设置不当导致的批量打印废品问题。
