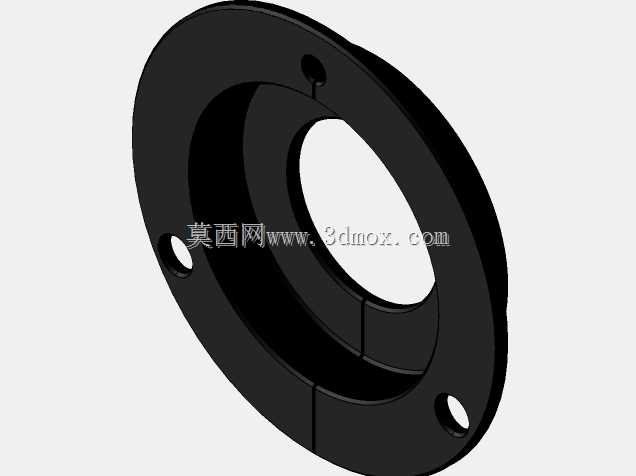

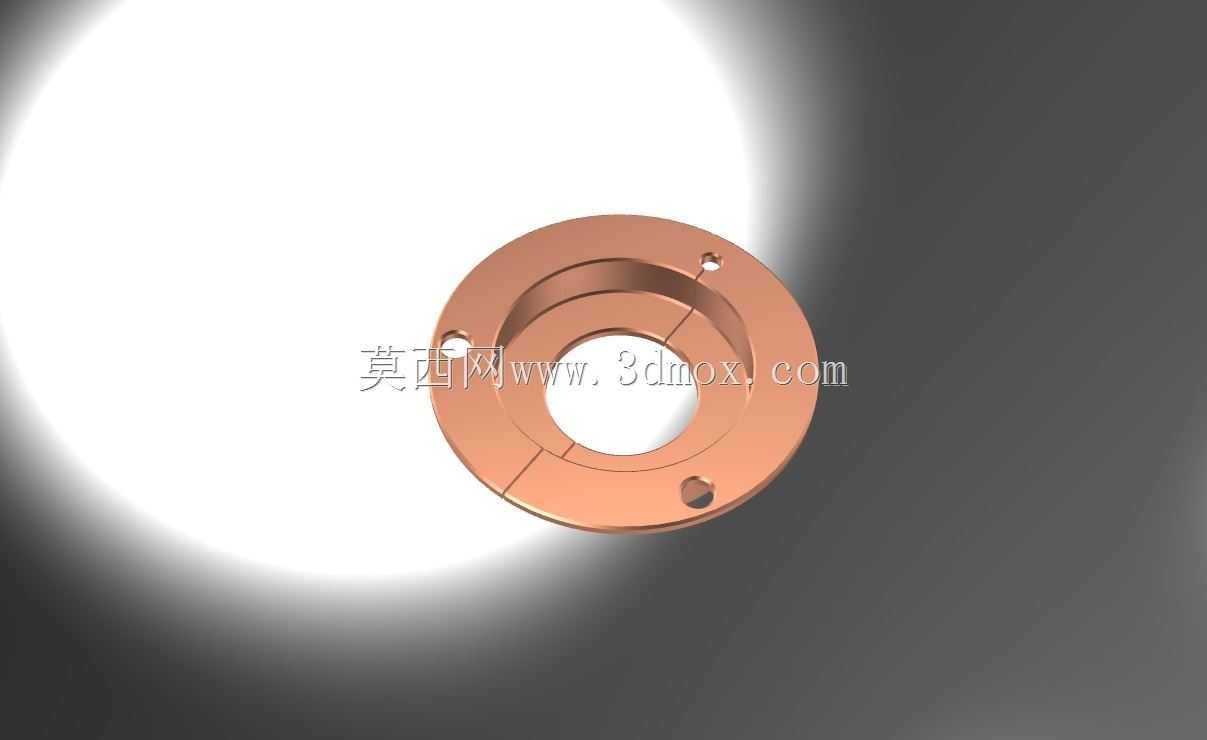

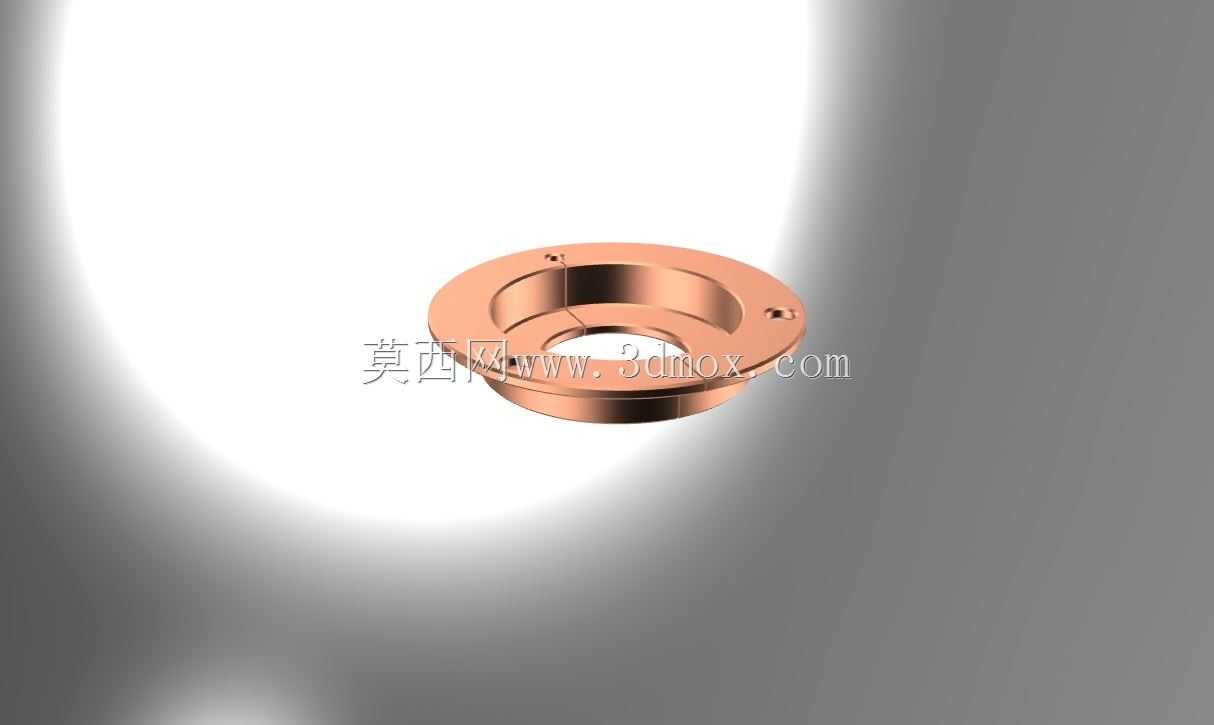

青铜材质环形测量定位铜卡尺构件

在精密机械加工、小尺寸工件形位公差检测、工装夹具定位校准这类场景里，这类铜质环形卡尺构件的使用频率其实不低，很多一线做机加工检具设计的工程师都接触过类似结构，区别只是不同工况下的尺寸、安装位做了适配调整。不同于常见的手持游标卡尺整体结构，这个构件是专用检具里的定位测量核心件，采用青铜材质加工本身就是经过工况考量的——青铜的耐磨性能优于普通碳钢，且长时间和被测工件接触不会产生磁吸粘连，在检测非铁金属小零件、精密注塑嵌件的内孔同轴度、端面台阶深度的时候，不会因为材质刮擦损伤被测件的精加工表面，这也是很多检具设计里优先选铜合金做接触测量件的核心原因。从结构设计逻辑来看，这个环形构件的内孔是基准定位面，加工时需要严格保证内孔圆柱度控制在0.01mm以内，和配套检具的芯轴配合采用H7/g6的小间隙配合，保证滑动测量时没有卡滞同时不会出现过大的晃动间隙。外圆上均匀分布的三个安装孔，是用来把这个构件固定在卡尺的滑动测量臂上的，孔位的位置度公差要求不超过Φ0.02mm，避免安装后出现基准偏移，直接影响测量读数的准确性。外圆上预留的缺口结构，是为了避让被测工件上的凸台、毛刺或者安装边，保证测量时基准端面可以完全贴紧工件的被测基准面，不会因为局部干涉导致测量值偏小。实际使用的时候，这个构件会和带刻度的尺身、固定量爪配合，完成小尺寸环形零件的内孔直径、台阶深度、端面跳动的快速检测，相比通用游标卡尺，这种定制化的铜质测量头可以适配特定规格工件的批量检测，在汽配小零件、精密五金件的生产线上，能把单工件检测时间压缩到通用量具的三分之一左右。设计这类构件的时候，首先要确认的是安装边界：三个安装孔的中心圆直径要和配套滑动臂的安装孔位完全匹配，构件的整体厚度不能超过测量臂的安装槽深度，避免安装后突出量过大影响操作；内孔的直径尺寸要根据常测工件的基准轴径来确定，通常比被测基准轴的最大实体尺寸大0.02-0.03mm，保证工件可以顺利套入同时不会有过大的定位间隙。青铜材质的热处理硬度要控制在HB120-160之间，硬度过高会导致加工难度提升、容易脆裂，硬度过低则使用过程中容易磨损，导致测量基准失准，一般使用3-6个月就需要对基准面做一次研磨校准，磨损量超过0.005mm就需要更换构件，避免批量检测出现尺寸超差的流出问题。另外这个构件的端面和内孔的垂直度要求也是设计重点，垂直度公差要控制在0.008mm以内，不然贴紧工件基准面的时候会出现倾斜，导致深度、跳动类的测量值出现系统性偏差。很多新手工程师在设计这类铜质检具构件的时候，容易忽略安装孔的沉头设计，实际上三个安装孔都需要做对应沉头，让固定螺丝的端面不高出构件的测量基准面，不然测量时螺丝先碰到工件表面，会直接导致测量失效。还有外圆的倒角处理，内孔两端和外圆边缘都要做0.2mm的45度倒角，一方面去除加工毛刺避免划伤操作人员和被测工件，另一方面也能引导工件顺利套入定位内孔，提升批量检测的操作流畅度。在实际的车间使用场景里，这类铜构件不会单独使用，都是集成在定制的专用卡尺或者位置度检具上，针对特定型号的产品做快速全检，比如小型轴承的内圈端面跳动检测、铜套的台阶深度检测、小法兰的安装孔位置度辅助定位，都能看到这类结构的身影。相比钢制的测量头，铜质的接触件哪怕不小心碰到工件的精加工面，也不会留下压痕或者刮伤，这对于表面质量要求高的精密零件来说是非常重要的设计细节，很多做通讯类精密五金、汽车电子小零件的加工厂，都会在定制检具里大量使用这类铜质测量构件。
