直径30mm滚花调节旋钮结构设计

日常做设备结构选型时，这类直径30mm的手动调节旋钮是非常高频用到的操作件，很多人会觉得旋钮是小零件，实际在整机操作逻辑里，它的手感、安装适配性直接影响终端用户的操作体验，甚至会关联到设备调节精度的稳定性。先从实际应用场景说，这类旋钮覆盖的使用场景非常广，小到桌面级试验仪器的参数微调、小型机电设备的档位切换，大到工业控制柜的手动调节端、小型输送线的张紧度调节、工装夹具的手动锁紧位，都能看到同规格旋钮的身影，尤其是需要操作人员徒手操作、不需要额外辅助工具的调节工位，30mm直径的尺寸刚好适配成年人指腹的施力范围，不会因为直径太小捏不住打滑，也不会因为直径过大占用过多面板安装空间。

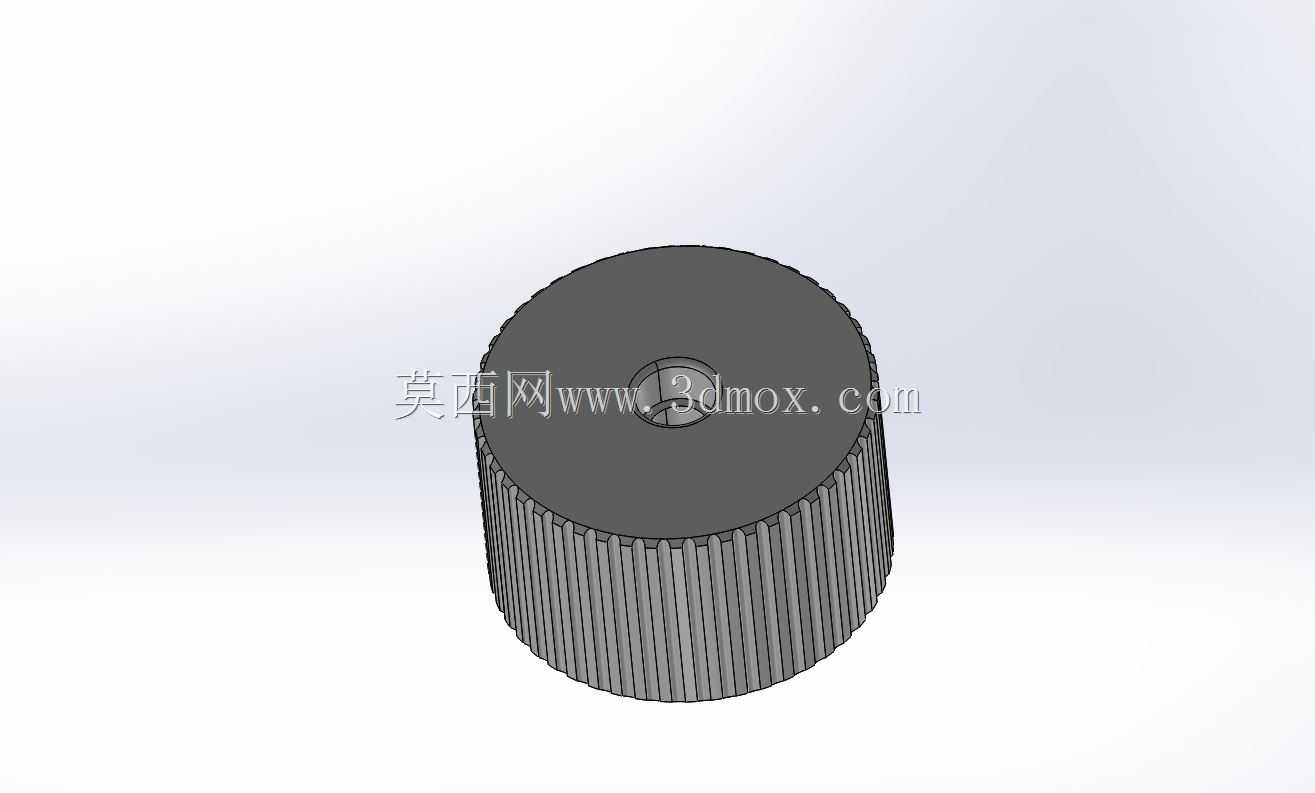

从功能特性上拆解，这个旋钮的外圆周做了全周直纹滚花设计，不是为了外观好看做的装饰纹理，实际是为了增大手指和旋钮表面的静摩擦系数，即便操作人员手上沾了少量切削液、灰尘或者佩戴薄款劳保手套操作，也能顺畅转动旋钮，不会出现施力打滑的情况，尤其是需要小角度微调参数的工位，滚花纹理能让操作人员精准控制转动角度，不会因为打滑出现调节过量的问题。旋钮顶面做了中心安装孔位，孔位内部带定位卡槽结构，安装时可以和调节轴的扁位直接卡合，不需要额外做销钉固定就能传递扭矩，避免旋钮和调节轴之间出现相对转动的空程问题，这个细节在做小行程调节时非常关键，如果轴和旋钮之间有空程，每次调节都会有无效转动角度，反复对正参数会浪费很多操作时间。

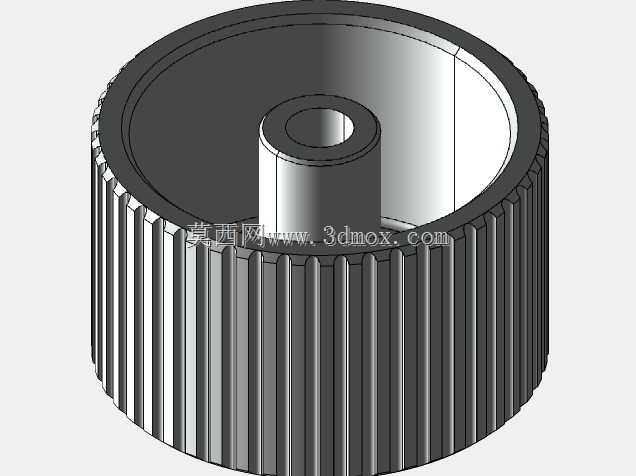

设计思路上，这个旋钮的整体结构做了等壁厚设计，主体采用圆柱外形，没有多余的外凸结构，一方面是加工或者注塑成型时，壁厚均匀不会出现缩痕、内应力集中的问题，不管是采用机加工铝件做高端设备配套，还是采用尼龙加玻纤注塑做批量民用设备配套，这个结构的成型良率都很高，不需要做复杂的模具抽芯或者多面机加工序，能有效控制零件的制造成本。另一方面，圆柱外形没有尖锐棱角，操作人员快速操作时不会刮蹭手部，在经常需要反复调节的工位，这个细节能大幅降低长时间操作的疲劳感。顶面的平面区域可以预留做标识位，后续可以丝印档位刻度、调节方向箭头，不需要额外粘贴标识牌，安装后和面板的贴合度也更好。

再说到外形尺寸和安装边界，这个旋钮的主体直径为30mm，整体高度适配常规面板安装的预留空间，安装后突出面板的高度刚好适合手指捏持，不会因为突出过高容易被外物误碰转动，也不会因为突出太矮手指捏持没有施力空间。中心安装孔的尺寸适配常用的直径6mm调节轴，孔深足够覆盖调节轴的插入长度，安装后不会出现轴端顶到旋钮顶面、或者插入深度不够导致旋钮晃动的问题。滚花的齿深做了合理控制，不会因为齿太深容易积灰藏污，也不会因为齿太浅起不到防滑作用，日常维护时用抹布就能直接擦拭干净，适合在多尘、有少量油污的工业车间环境使用。

实际做整机结构排布时，这类旋钮的安装间距需要预留足够的手指操作空间，两个相邻同规格旋钮的中心距建议不小于45mm，避免操作其中一个旋钮时碰到旁边的旋钮引发误操作。如果是用在有振动的设备上，中心孔位还可以配套顶丝孔做二次锁紧，避免设备长时间振动导致旋钮松脱。和带手柄的调节手轮相比，这种圆柱滚花旋钮占用的安装空间更小，适合调节扭矩不大、操作频率中等的工位，如果是需要大扭矩锁紧的工位，就需要选更大直径或者带拨杆的结构，30mm规格的旋钮适配的调节扭矩刚好覆盖大部分手动微调的场景，不会因为扭矩上限太低拧不动，也不会因为传动比太大导致微调精度不够。很多新手工程师做选型时容易忽略旋钮的施力手感，选了直径过小或者表面光滑的旋钮，实际装机后操作人员反馈不好用再改模换件，反而会增加更多的项目成本，这类经过实际场景验证的滚花旋钮结构，能直接适配大部分常规手动调节工位的需求，减少反复验证结构的时间。
