可拆式双轴十字块万向传动接头结构

项目分类:3D模型 发布时间:2021-10-16 ID:326716
  • 可拆式双轴十字块万向传动接头结构
  • 可拆式双轴十字块万向传动接头结构
  • 可拆式双轴十字块万向传动接头结构
  • 可拆式双轴十字块万向传动接头结构
  • 可拆式双轴十字块万向传动接头结构
  • 可拆式双轴十字块万向传动接头结构
  • 可拆式双轴十字块万向传动接头结构
  • 可拆式双轴十字块万向传动接头结构

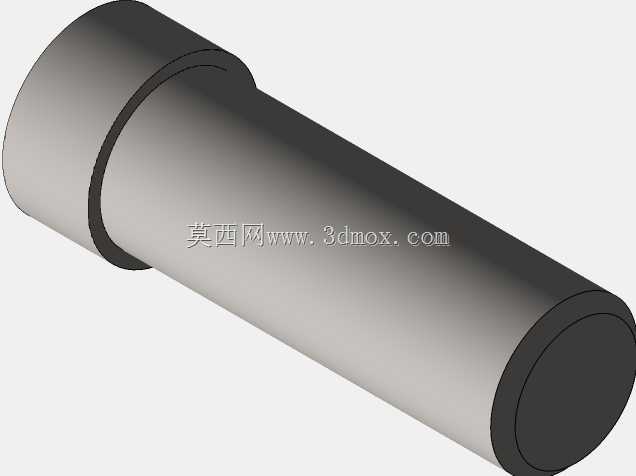

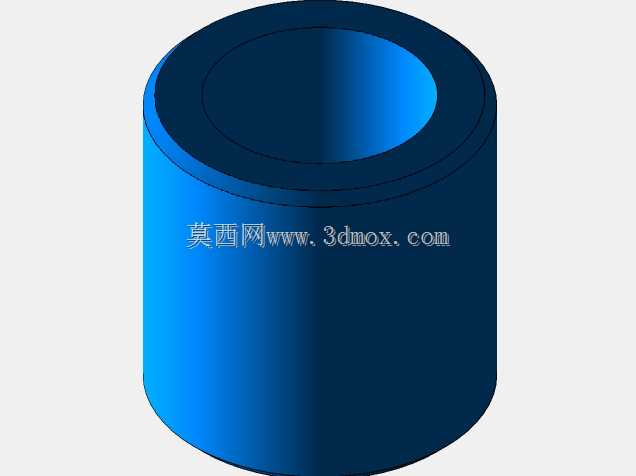

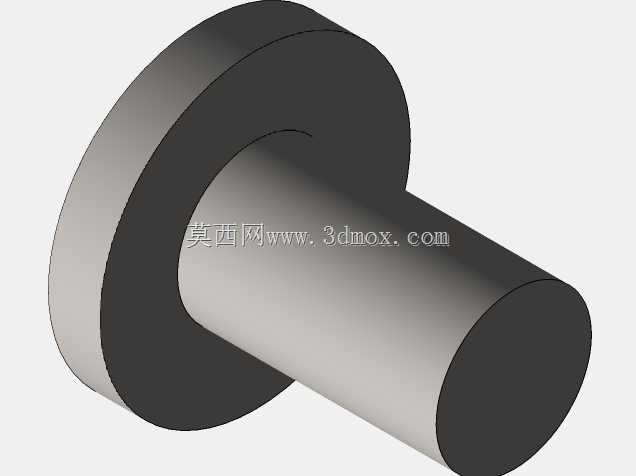

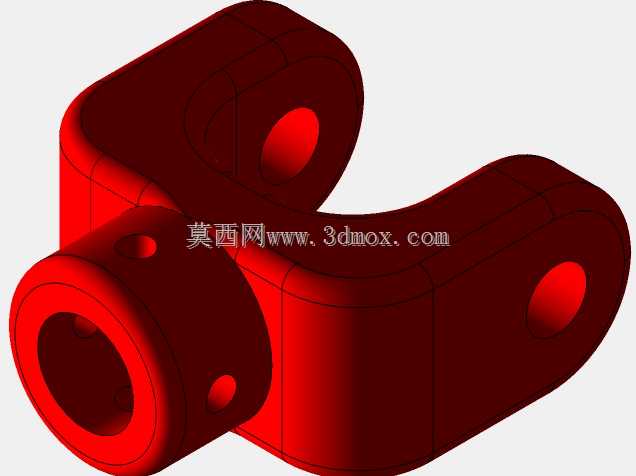

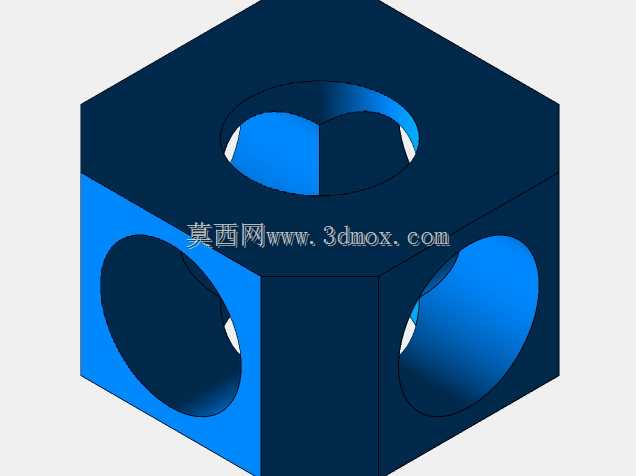

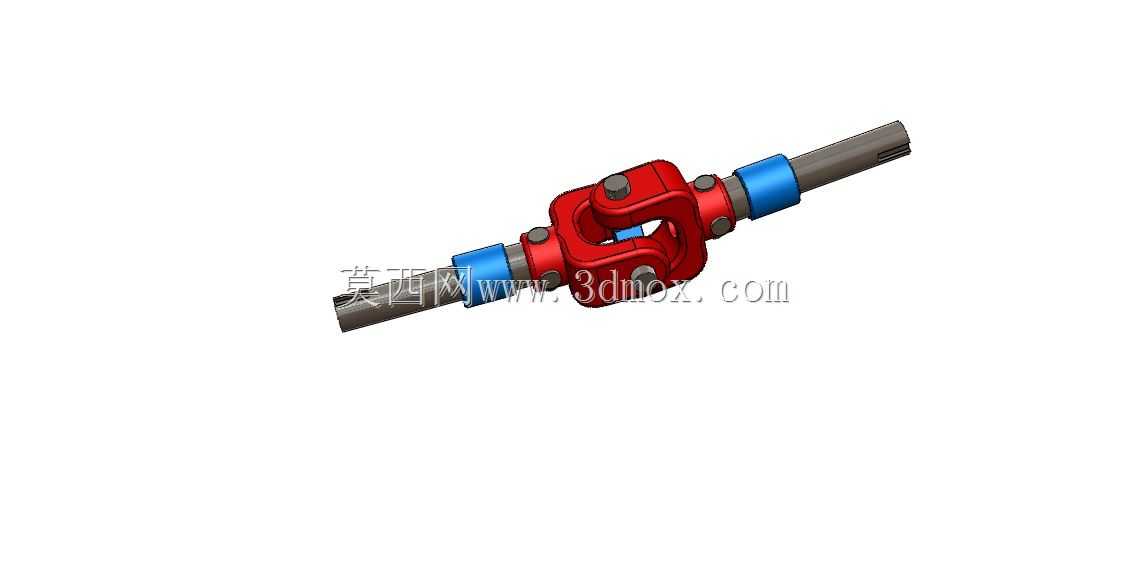

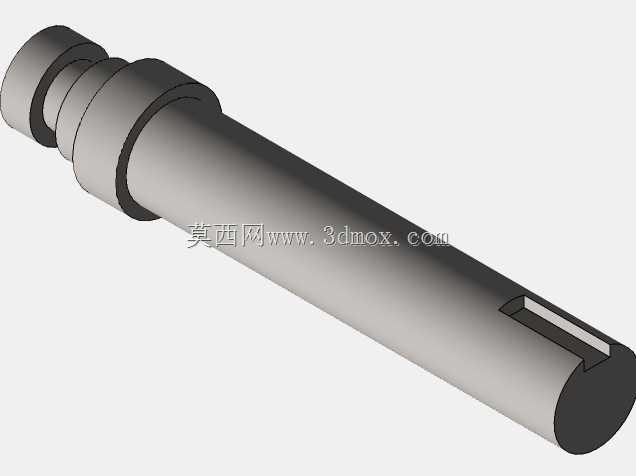

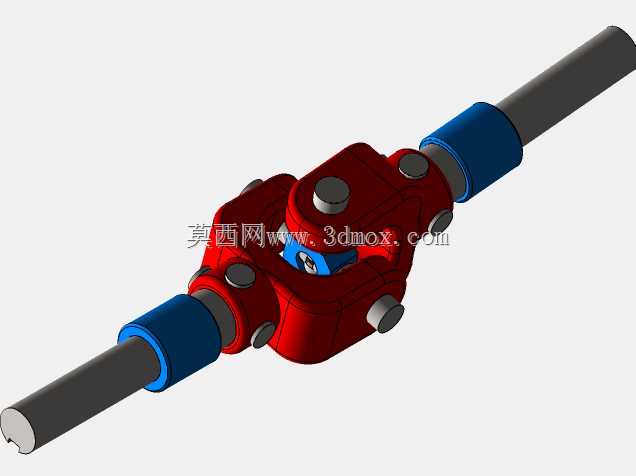

在各类需要补偿两轴间角度偏移、径向错位的传动场景中,这类十字块式万向传动结构是应用频次极高的基础部件,不同于刚性联轴器对两轴同轴度的严苛要求,该结构可在两轴存在一定夹角的工况下稳定传递扭矩,常见于农用机械的动力输出端、轻型输送设备的动力衔接段、改装车辆的转向传动链路,以及部分小型机床的进给传动分支结构中,能有效抵消安装误差、机架形变带来的轴系错位问题,避免轴端因附加弯矩出现疲劳断裂。从实际功能来看,该结构核心依靠中间十字形的传力块完成扭矩传递,两端的轴叉分别卡入十字块的两组垂直轴颈,轴颈与叉孔之间预留了合理的转动间隙,既保证夹角调整时的转动顺滑度,又能避免间隙过大带来的传动回程误差;两端伸出的轴段加工有标准的键槽结构,可直接与带键槽的传动轮毂配合,轴端预留的卡簧槽可安装轴用挡圈,实现轴向定位,防止传动过程中轴段从配合部件中脱出。设计过程中首先要明确额定传递扭矩的边界,十字块作为核心传力零件,其轴颈的直径、轴颈与叉体的接触长度直接决定了整体的抗扭承载能力,建模时需要先根据目标工况的最大扭矩计算轴颈的剪切应力,确保接触压应力处于材料许用范围内;叉体的耳部厚度需要匹配轴颈的抗弯强度,避免大扭矩下叉耳出现张开形变。外形尺寸方面,中间十字块的回转直径是核心安装边界,设计时需要保证该直径小于周边安装空间的最小避让尺寸,避免转动过程中与周边机架、护罩发生运动干涉;两端轴段的直径、伸出长度需要匹配常用的传动轮、连接套的标准尺寸,轴段的同轴度公差需要控制在合理范围内,降低高速转动时的动不平衡量;十字块轴颈与叉孔的配合选用间隙配合,配合公差根据工作转速调整,转速较高的场景下适当缩小配合间隙,降低传动冲击,低速重载场景可适当放大间隙,补偿安装时的角度偏差。安装时需要注意,单组万向节在存在传动夹角时会出现输出转速的周期性波动,若对传动平稳性要求较高,需要成对使用该结构并保证中间轴两端的叉面处于同一平面,同时使两端的传动夹角相等,抵消转速波动带来的振动;轴段与配合部件的装配需要保证键连接的贴合度,避免键侧出现间隙导致传动冲击,轴向挡圈需要完全卡入卡槽内,防止运转过程中挡圈脱出引发轴系窜动。日常运维中,需要定期在十字块的轴颈配合位置加注润滑脂,减少转动接触面的磨损,尤其是在多粉尘、户外作业的工况下,可在叉体外侧加装防尘护套,避免泥沙进入配合间隙加剧零件磨损;定期检查叉耳是否存在形变、轴颈是否出现磨损台阶,一旦发现磨损量超过许用值需要及时更换零件,避免传动失效引发设备故障。不同于带滚动轴承的重型万向联轴器,这类结构的十字块与叉体直接接触,结构更紧凑,整体重量更轻,适合安装空间有限、传递扭矩中等的传动场景,零件加工难度低,后期维护更换成本也更低,在中小功率的传动系统中具备很高的实用性。建模过程中需要重点校验运动干涉情况,模拟两轴处于最大允许夹角时,十字块与叉体的相对转动是否存在卡滞,轴段转动时的最大外轮廓是否会触碰周边结构;同时要保证各零件的拔模斜度、倒角符合加工工艺要求,叉体的耳部转角处需要设计合理的圆角,避免热处理时出现应力集中导致开裂,轴段的键槽端部需要设计退刀槽,方便铣削加工。
