等径垂直正交四通金属管路连接件

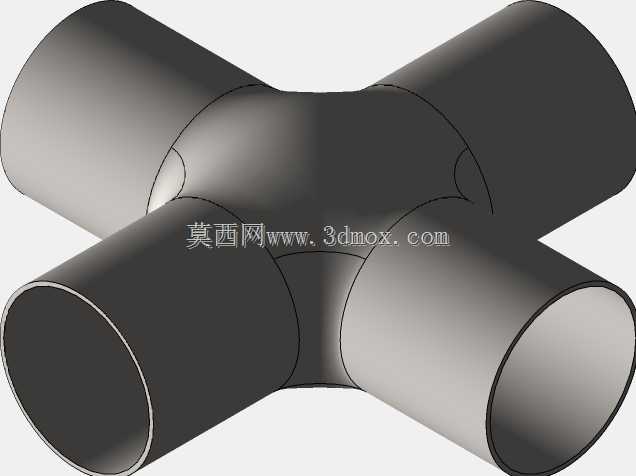

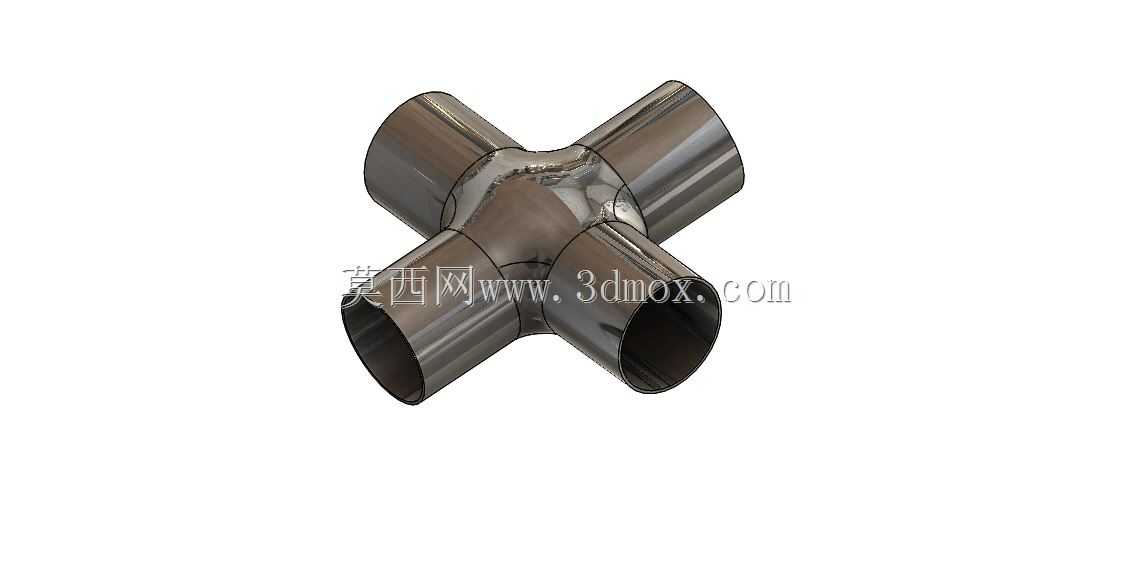

在民用建筑给排水、工业流体输送、暖通空调循环管路、消防喷淋管网以及化工介质输送管线的布设场景中，经常会遇到单节点需要同时对接四个垂直方向管路的需求，这类节点如果采用多个弯头拼接，不仅会增加管路的泄漏风险点，还会占用更多安装空间，提升管路沿程阻力，而一体化成型的四通接头就能很好解决这一问题。这款四向垂直交汇的管路接头，四个接口的轴线处于同一平面内，两两呈90度垂直正交，相邻接口的中心轴线共面且互相垂直，相对的两个接口轴线共线，整体呈十字形对称结构，所有接口的通径尺寸完全一致，适配同规格的圆形金属管路对接。从结构设计逻辑来看，这款接头采用相贯线融合的一体化结构，四个管段在中心交汇区域做了平滑的圆弧过渡处理，没有直角突变的流道结构，能够最大程度降低介质在节点处的湍流损耗，减少流体输送过程中的压力损失，同时也能避免介质中的固体杂质在节点拐角处沉积堵塞。接头的管段部分采用等径直筒结构，端口处预留了标准的管路对接余量，既可以适配焊接工艺，将对接管路插入端口后完成环缝焊接，也可以在端口加工外螺纹或者配套卡套结构，实现螺纹连接或者卡压式快装，适配不同压力等级的管路安装需求。在安装边界方面，由于四个方向的管段长度对称，安装时需要以接头中心为基准点，向四个垂直方向预留与管段长度匹配的安装操作空间，避免与周边的管线、支架或者墙体结构产生干涉，由于结构完全对称，安装时不需要区分进出口方向，任意一个接口都可以作为介质流入或者流出端，能够大幅降低现场施工的选型和安装难度，减少施工人员的判断成本。在实际工况应用中，这类等径四通接头多用于同管径管路的十字交汇节点，比如厂房内循环水系统的支路分流节点，需要同时向两个垂直方向输送循环介质，同时承接两个方向的回流介质；又比如消防管网中的十字节点，需要同时向四个方向延伸喷淋管线，采用一体化四通接头相比多个弯头拼接的结构，整体结构强度更高，中心交汇区域的壁厚做了均匀加厚处理，能够承受与连接管路等压的流体冲击，不会因为多焊缝拼接出现应力集中导致的开裂泄漏问题。建模过程中，首先确定四个正交方向的管段轴线基准，绘制单根等径直管的截面轮廓，通过圆周阵列得到四个方向的管段基础特征，之后对中心交汇区域的相贯线做倒圆角处理，保证内外壁的过渡曲面平滑连续，避免出现应力集中的锐角结构，最后对所有的棱边做去毛刺处理的特征模拟，还原实际金属管件的加工工艺要求。这类接头的材质适配范围较广，既可以采用不锈钢材质适配腐蚀类化工介质、洁净供水场景，也可以采用碳钢材质适配普通给排水、循环水等常规工况，还可以采用铜质材质适配燃气输送、低压暖通管路场景，不同材质的接头结构尺寸完全一致，仅在壁厚参数上根据材质的承压能力做对应调整，能够覆盖绝大多数低压流体输送场景的十字节点连接需求。在管路系统的应力计算中，这类对称结构的四通接头受力均匀，四个方向的管路作用力可以在中心区域互相抵消，相比非对称的异形接头，对管路支架的载荷要求更低，能够减少支架的布设密度，降低整个管路系统的安装成本。日常运维过程中，由于流道平滑无死角，不需要针对节点位置做特殊的清洗维护，介质可以顺着平滑的流道顺利通过，不会残留淤积物，能够降低管路系统的运维频次，提升整个输送系统的运行稳定性。
