生产线配套鼓风安装调节机架结构

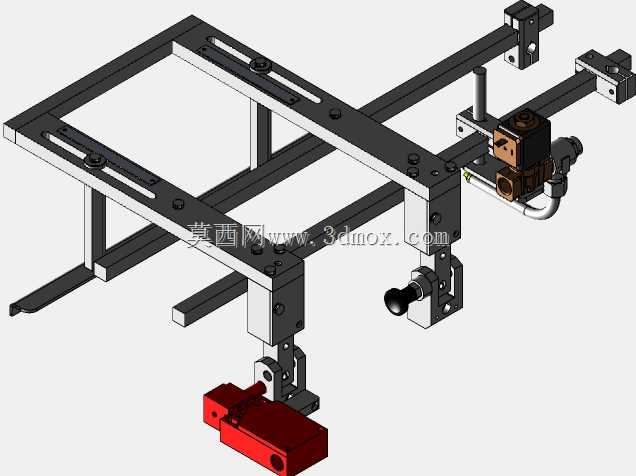

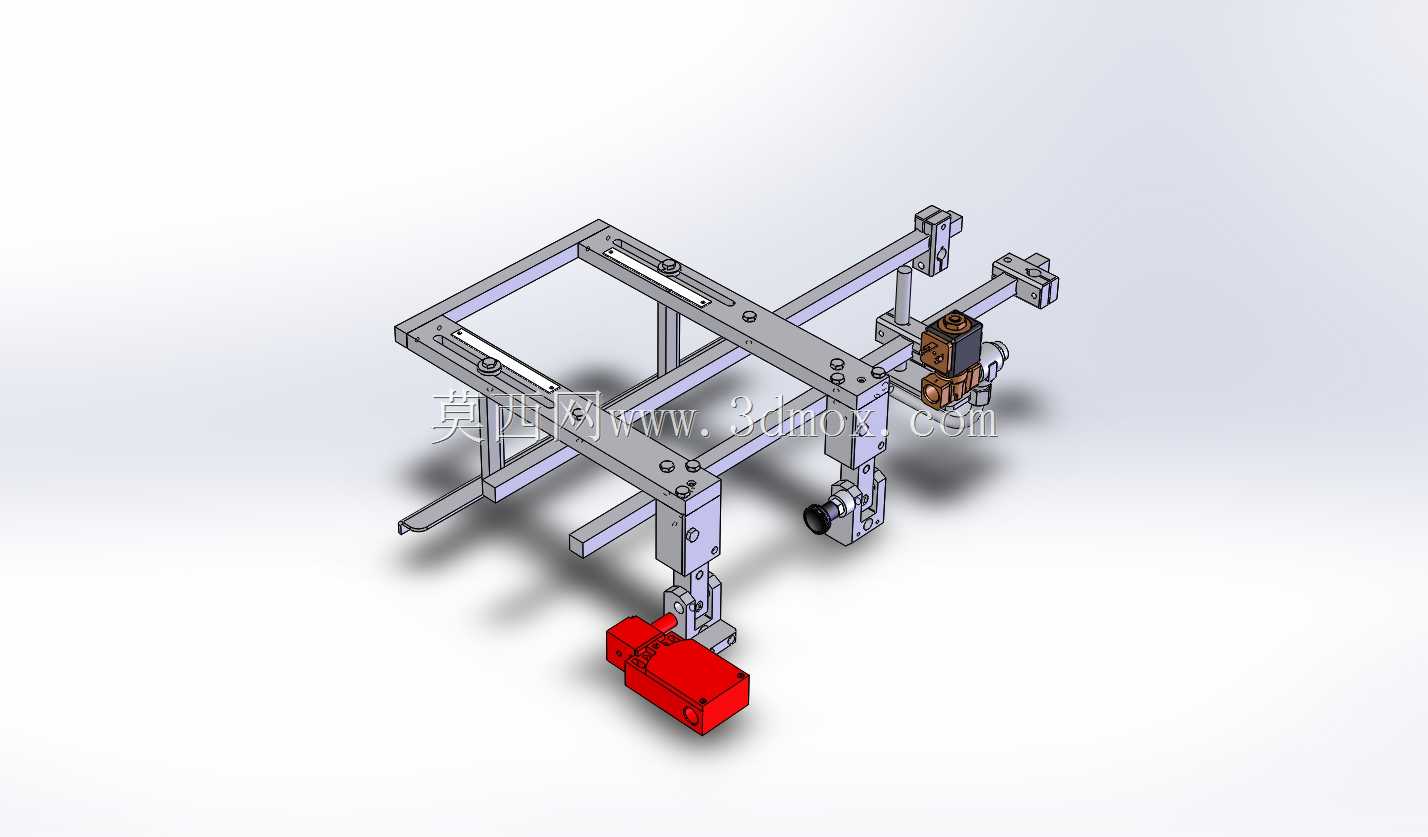

这套结构主要面向离散制造生产线的工位鼓风作业场景，常见于电子组装线的焊点冷却、塑胶件成型后的表面降温、机加工工位的切屑吹扫、涂装工序的余漆吹除这类需要定向、定点提供风压输出的工位，区别于整车间的环境通风设备，它是直接对接生产线工位、随产线排布灵活调整的执行端结构。整套结构的核心功能是为鼓风单元提供稳定的安装载体，同时实现鼓风位置、角度、送风距离的多维度可调，适配不同规格产品、不同工序的鼓风需求，不需要针对单一产品重新设计安装位，能覆盖同一条产线上多品类混线生产的鼓风作业要求。从设计逻辑上看，整体采用框架式铝型材作为主体承载结构，铝型材的槽道设计天然适配快速拆装、位置调整的需求，不需要在型材上额外做大量打孔攻丝作业，所有的安装滑块都可以沿型材槽道滑动锁紧，不管是后期调整鼓风单元的横向位置，还是增减附加的检测、限位组件，都能在不破坏主体结构的前提下完成。横向的两根平行导轨作为主调节轴，承载鼓风组件的安装滑座可以沿导轨做水平方向的大范围移动，滑座上设计了垂直方向的升降调节柱，通过锁紧螺母可以固定不同的伸出长度，以此调整鼓风单元距离作业面的垂直高度，适配不同高度的工装载具与产品尺寸。鼓风单元的安装座上预留了角度调节的铰接结构，松开铰接处的锁紧螺丝就能在0到90度范围内调整鼓风的出风角度，既可以垂直向下直吹产品表面，也可以倾斜角度对准产品的缝隙、凹槽位置做定向吹扫，满足不同工序的送风角度要求。结构上还集成了气动控制组件的安装位，对应的电磁阀、调压阀都直接固定在机架的侧方安装板上，不需要额外布置独立的阀组安装支架，气路管线可以沿铝型材的槽道内嵌布置，避免管线外露被产线上的工装、产品剐蹭造成破损，也能让整体结构更整洁，减少产线的安全隐患。从安装边界来看，整套机架的横向跨度适配常规皮带线、倍速链线的工位宽度，底部的安装支脚设计了与产线铝型材框架对接的锁紧卡扣，不需要在地面做额外的固定打孔，直接卡在产线的侧边框架上就能完成安装，单工位的安装调试时间可以控制在半小时以内，后期产线调整工位布局时，也能快速拆卸转移到其他工位重复使用。垂直方向的调节行程覆盖了从产线工作面上方100mm到500mm的范围，不管是薄型的电子电路板，还是高度较高的塑胶壳体组件，都能调整到合适的鼓风距离，避免距离过近风压过大损伤产品表面，或是距离过远风压不足达不到冷却、吹扫的效果。结构上的所有运动调节部位都采用了手拧螺丝锁紧的设计，现场的产线操作人员不需要使用额外的扳手、内六角等工具，就能快速完成位置、角度的调整，适配小批量多批次生产时频繁换型的需求，减少设备调整的辅助时间。鼓风单元的安装位做了通用化设计，除了配套的鼓风主机，也可以根据实际需求替换成离子风嘴、热风枪等其他工位作业执行件，只需要更换对应的安装夹板就能完成适配，不需要改动主体机架结构，拓展性可以覆盖多数产线工位的表面处理、温度调节类作业需求。整套结构的受力经过校核，主体框架在满负载安装所有组件的情况下，不会因为设备运行的振动出现位置偏移，滑座的锁紧结构可以承受鼓风工作时的反作用力，长时间运行也不会出现角度偏移、位置滑动的问题，能保证鼓风位置的一致性，避免因为位置偏移导致部分产品鼓风不到位出现质量问题。气路的接口都采用快插式设计，现场接入压缩空气源时只需要将气管插入对应的接口就能完成连接，不需要做额外的密封处理，后期维护更换组件时也能快速插拔，减少停机维护的时间。
