通讯设备用带侧孔圆形天线安装固定座

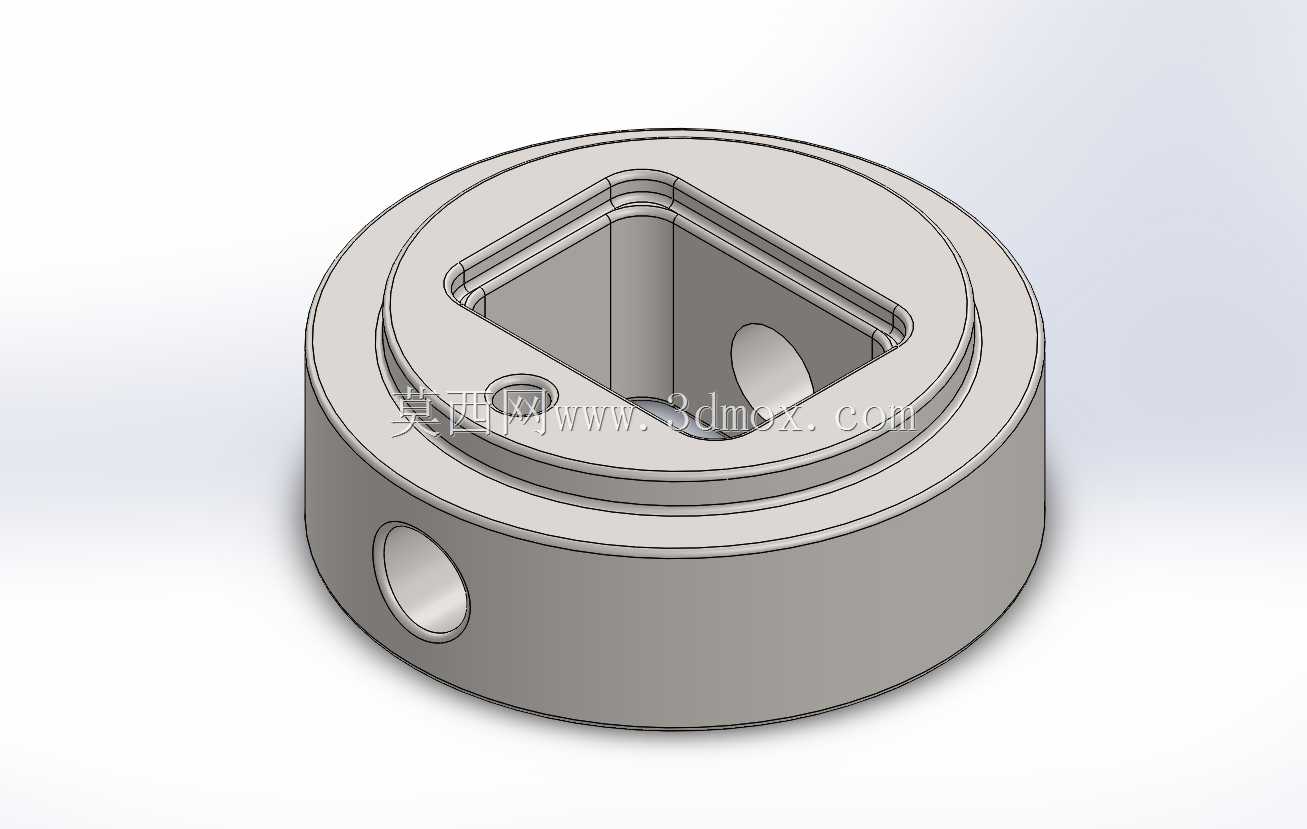

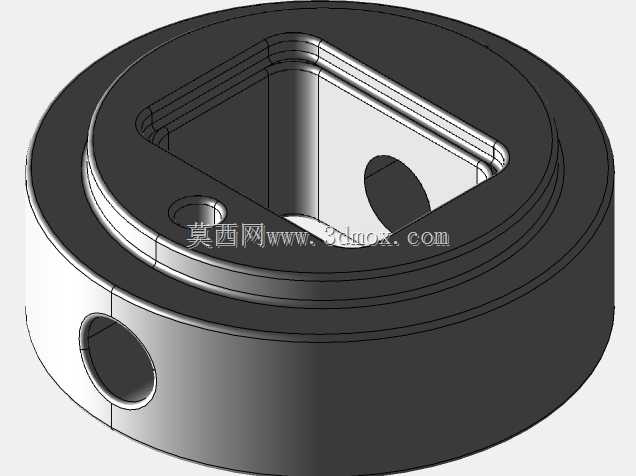

在户外通讯基站、车载通讯终端、工业无线信号传输设备的装配环节中，天线的安装固定精度直接决定信号收发的稳定性，这类带侧孔的圆形固定座正是为解决天线安装时的定位偏差、长期使用松动移位问题设计的核心连接部件。从结构设计逻辑来看，整体采用同轴阶梯圆柱构型，外层大直径圆柱作为安装贴合基准面，能够与设备壳体的安装沉孔完全贴合，保证安装后整体的同轴度，避免天线安装后出现倾斜导致的信号覆盖角度偏移；内层下沉的方形空腔是天线主体的插接定位腔，方形结构区别于常规圆形插接位，能够完全限制天线插入后的周向转动，无需额外添加防转销钉，简化装配工序的同时，杜绝长期受户外风载、设备振动带来的天线偏转问题。

固定座侧壁开设的径向通孔是锁紧结构的核心设计，当天线主体插入方形空腔到位后，可从侧孔拧入紧定螺钉，螺钉端部直接抵紧天线插接段的侧壁，实现轴向与周向的双重锁紧，相比传统的端面压片固定方式，这种侧孔锁紧不会占用安装端面的空间，也不会破坏固定座与设备壳体之间的密封贴合面，适配带防水要求的户外通讯设备安装场景。设计时将侧孔的位置设置在阶梯圆柱的下段厚壁区域，既保证了螺纹孔的有效啮合长度，避免薄壁攻丝带来的螺纹滑牙风险，也让锁紧力的作用点更靠近安装基准面，受力分布更均匀，长期受振动载荷也不会出现固定座开裂的问题。

从安装边界尺寸来看，外层圆柱的外径尺寸适配主流通讯设备天线安装位的通用开孔规格，安装时无需对设备壳体进行二次扩孔加工，可直接替换同规格的老旧固定座；阶梯层的下沉深度经过精准核算，能够保证天线插接到位后，天线底部与空腔底面完全贴合，不存在悬空间隙，避免信号传输过程中出现接触不良的问题。固定座上端面的两个小型沉孔，可作为辅助定位孔使用，安装时可先通过这两个孔插入定位销，与设备壳体上的预制定位孔对齐，再完成侧孔锁紧螺钉的装配，大幅提升批量装配时的对位效率，也能避免装配过程中固定座转动导致的侧孔方向偏移。

在实际应用场景中，这类固定座不仅适配常规的棒状全向天线安装，也可用于小型定向天线的基座固定，方形空腔的尺寸公差按照精密配合等级设计，插接间隙控制在极小范围内，能够保证天线安装后的位置度误差满足信号传输的精度要求。材质选型上适配金属切削加工或者工程塑料注塑成型两种工艺，金属材质版本可用于高振动、高低温温差大的户外工业场景，工程塑料版本则可用于对重量、绝缘性能有要求的车载、便携通讯设备场景，结构本身的壁厚分布均匀，不管是采用机加工还是注塑工艺，都不会出现壁厚突变导致的加工变形或者注塑缩痕问题，成品的尺寸一致性容易控制，适合批量生产配套。

不同于常规的平板式天线安装支架，这种内嵌式的圆形固定座完全嵌入设备壳体内部，安装后不会在设备外部突出多余结构，能够降低设备整体的风阻，也减少了外部磕碰导致固定座损坏的概率，侧面锁紧的设计也让后期的天线维护更换更加便捷，无需拆卸设备壳体，仅需从侧面拧松紧定螺钉即可拔出天线进行更换，大幅降低现场维护的工作量。设计过程中特意将方形空腔的棱边做了小半径倒角处理，既避免天线插接时棱边刮伤天线表面的防护涂层，也能在注塑或者机加工时减少应力集中，提升零件整体的结构强度，避免受冲击时棱边位置出现开裂问题。
