Anco系列防松锁紧六角螺母结构设计

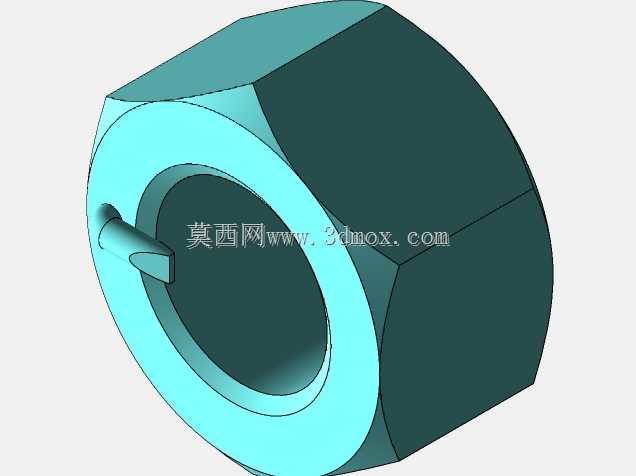

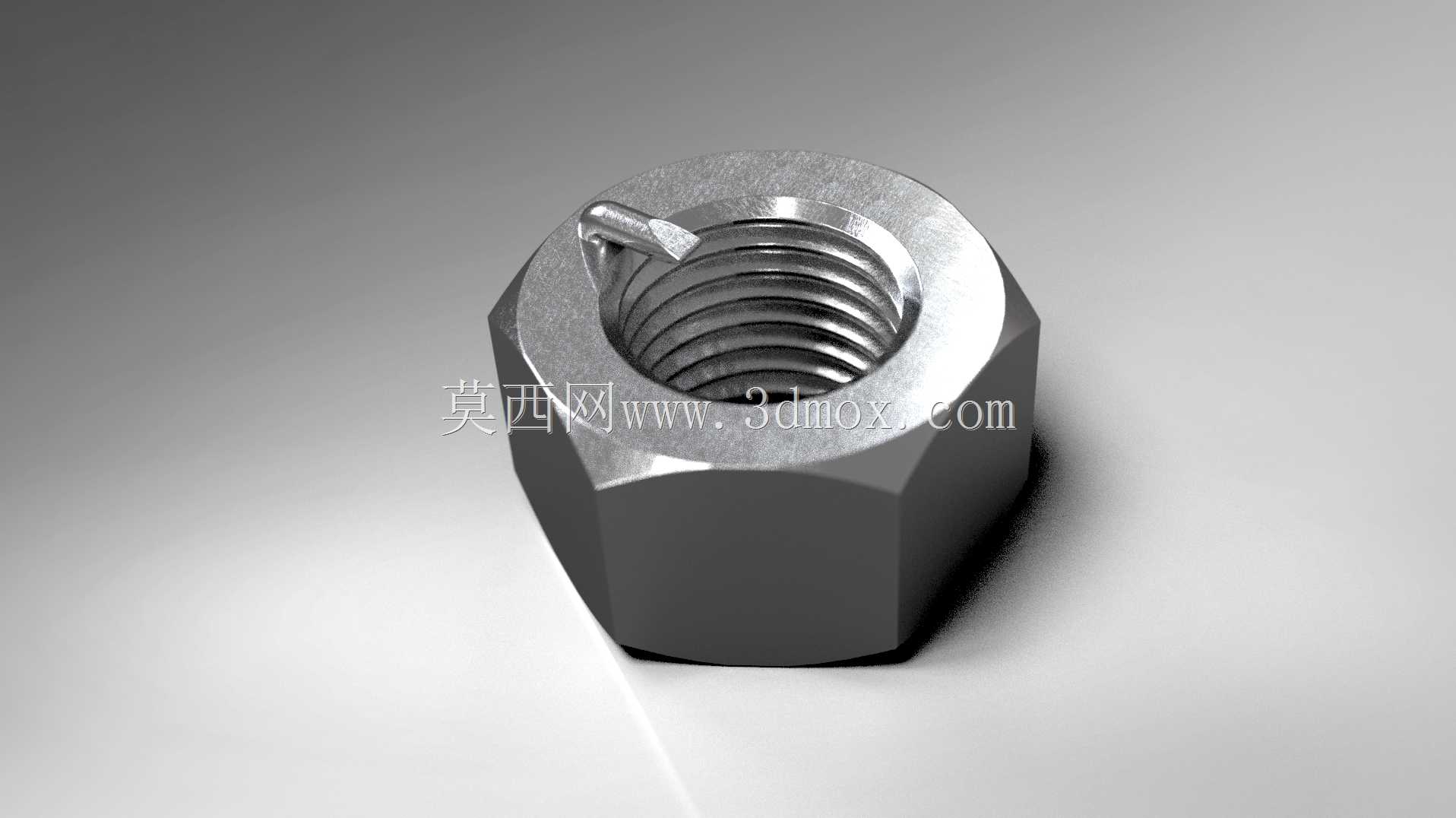

在重型工程机械、轨道交通走行部、风电塔筒法兰连接、矿山破碎设备振动工况的螺纹连接场景中，普通六角螺母受交变载荷、持续振动、温度循环变化影响，螺纹副间的预紧力会在数百小时运行后出现不可逆衰减，严重时甚至出现螺母旋退脱落，引发连接失效、设备非计划停机甚至安全事故，这类场景对螺纹紧固件的防松性能有极高要求。本次呈现的Anco系列锁紧螺母，正是针对这类高振动、高载荷交变的严苛连接场景开发的机械变形类防松紧固件，区别于尼龙嵌件、化学涂胶等附加元件防松方案，该系列螺母依靠自身结构变形实现螺纹副的持续锁紧，适配-40℃到300℃的宽温域工作环境，不存在非金属元件老化、胶层失效的问题，可在户外长期免维护工况下使用。从结构设计逻辑来看，该系列螺母采用标准六角外形作为主体，六方对边尺寸、对角尺寸完全匹配对应公称直径的普通六角螺母安装边界，无需针对扳手空间、安装沉孔做特殊调整，现场装配可直接沿用原有普通螺母的安装工具，包括普通呆扳手、套筒扳手、扭矩扳手均可适配，降低现场装配的工具适配成本。螺母的锁紧核心结构位于螺纹段端部，通过在螺母端面冲压出向内弯折的弹性锁片，锁片端部嵌入内螺纹牙型间隙，当螺母在螺栓上旋合到位后，锁片会持续对螺栓螺纹牙侧施加径向压紧力，让螺纹副之间始终存在足够的接触正压力，即使外部出现持续振动，螺纹牙之间也不会出现相对滑动的间隙，从根源上避免预紧力衰减。不同于双螺母对顶、弹簧垫圈等传统防松结构，该锁紧结构不会额外增加连接副的轴向尺寸，也不会对被连接件表面造成额外的压痕损伤，安装时仅需按照对应螺纹规格的标准扭矩拧紧即可，无需额外的防松操作步骤，装配效率与普通六角螺母基本一致。该系列螺母覆盖UNC统一粗牙螺纹的多个常用规格，从1/2-13到1-3/8-6的不同公称直径，可适配不同载荷等级的连接需求：小规格1/2-13、9/16-12型号可用于设备外部护板、管线支架这类中等载荷的振动连接部位，5/8-11、3/4-10型号可适配传动部件支座、电机安装脚这类持续受载的连接位置，更大规格的7/8-9到1-3/8-6型号则可用于主机架连接、承重结构法兰这类高载荷核心连接部位，不同规格的螺母螺纹精度均符合2B级内螺纹公差要求，可与同精度等级的外螺纹螺栓实现顺畅旋合，不会出现卡滞、滑牙的问题。建模过程中，首先按照对应螺纹规格的标准参数构建六角基体，完成六方外形、端面倒角的基础特征后，通过螺旋扫描生成符合UNC牙型的内螺纹结构，重点还原端部锁片的冲压变形形态：锁片与螺母本体为一体式结构，弯折角度经过反复校核，既保证锁片有足够的弹性变形量，在螺母旋入过程中可顺着螺纹牙型顺畅滑过，不会出现旋入阻力过大的问题，又能在拧紧到位后提供足够的径向锁紧力，避免锁片塑性变形失去锁紧效果。安装边界方面，所有规格的螺母厚度均与同规格普通厚螺母一致，轴向安装空间无需额外预留，螺母下端面的支撑面粗糙度、平面度均符合标准紧固件要求，拧紧时支撑面压力分布均匀，不会出现偏载导致的预紧力偏差。在实际选型应用中，需要注意该类螺母为全金属锁紧结构，多次反复拆装后锁片的弹性会出现一定程度的衰减，一般建议重复拆装次数不超过5次，若用于核心承重连接部位，拆装超过3次后建议更换新螺母以保证防松可靠性；装配时需保证螺栓螺纹表面无严重锈蚀、铁屑等杂质，避免杂质卡入锁片与螺纹的间隙影响锁紧效果，同时需按照对应螺纹规格的推荐扭矩施加预紧力，不可超扭矩拧紧导致锁片过度变形失效。相较于其他类型的防松紧固件，该系列螺母的一体式结构没有额外的防松元件，不存在装配过程中防松元件遗漏、错装的风险，非常适合流水线批量装配、野外现场维修这类容易出现零件遗漏的作业场景，全金属材质也可适配高腐蚀、高辐射等特殊工况，经过表面镀锌、达克罗处理后可在沿海高盐雾、化工腐蚀环境中长期使用，不会因为防松元件腐蚀导致防松失效。
