Cetus3D MK3挤出机防护机盖结构设计

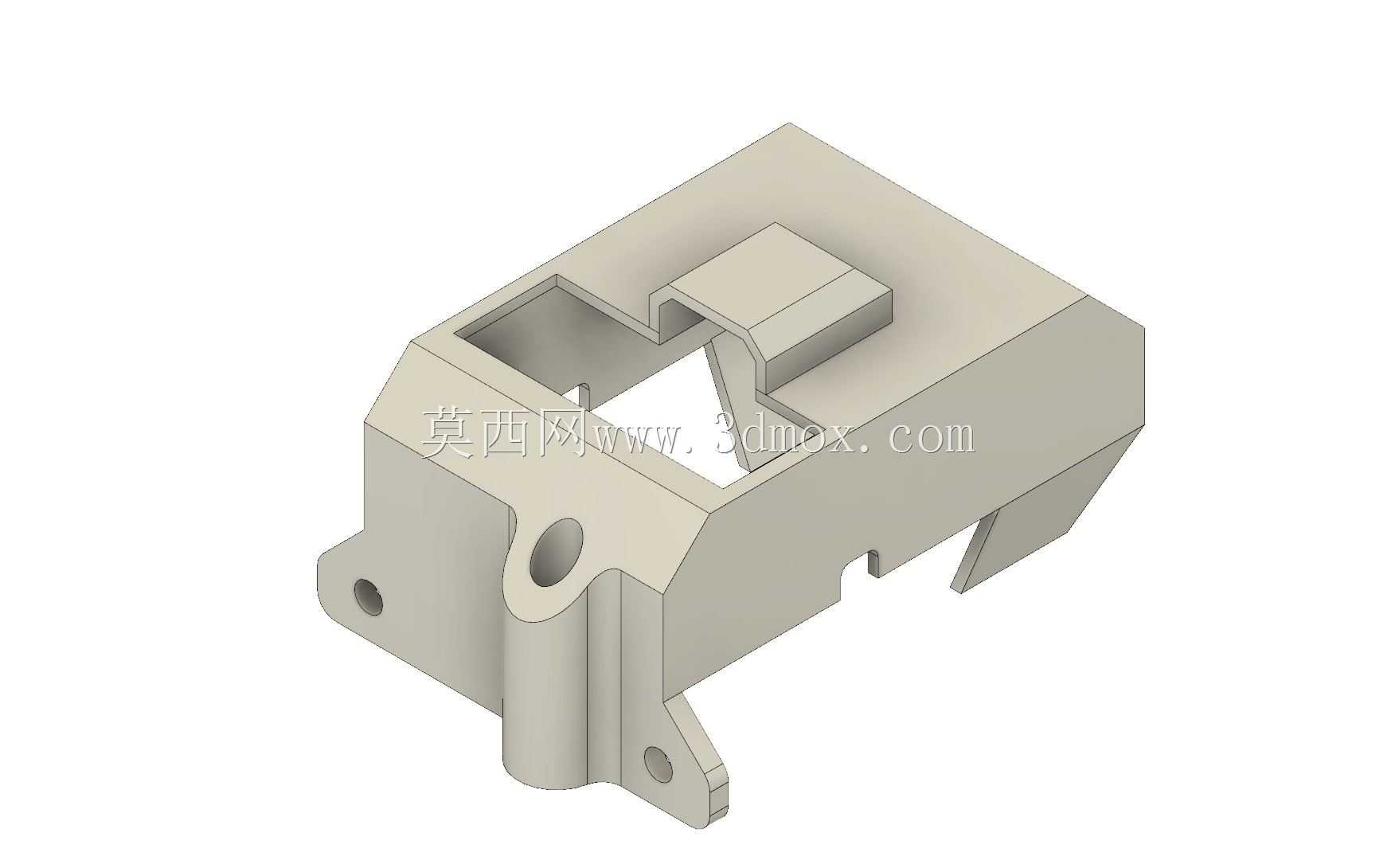

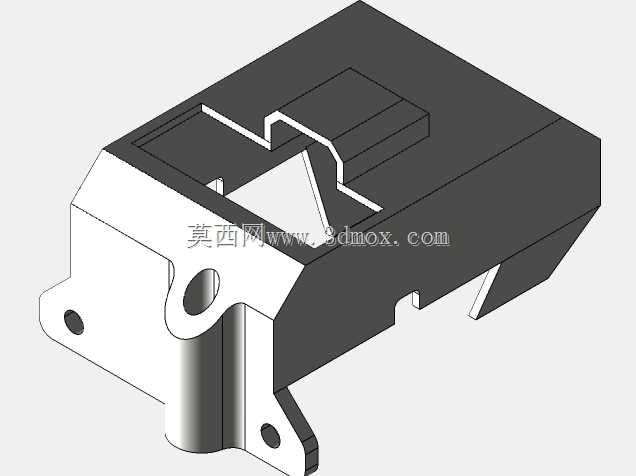

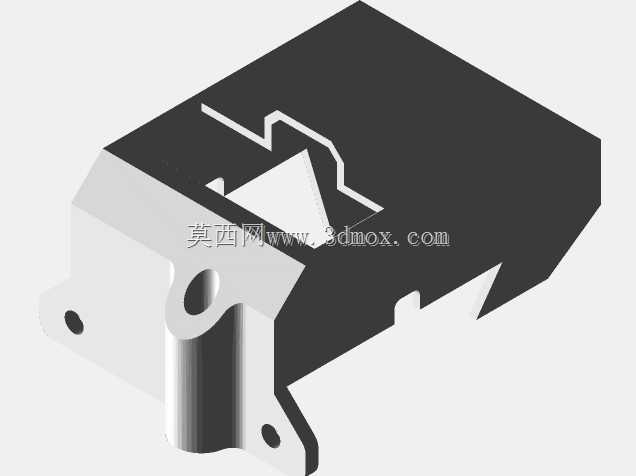

这款挤出机盖是桌面级FDM 3D打印设备挤出组件的核心配套防护结构件，主要适配Cetus3D MK3机型的近端挤出安装位，日常作业中承担挤出机构的外层防护、走线约束、部件定位多重作用。从实际装机场景来看，桌面级3D打印机的挤出端长期处于高温、持续小幅震动的工作环境，耗材进给过程中偶尔会出现碎屑飞溅、丝料弯折卡滞的问题，这款机盖通过半包围的腔体结构，将挤出齿轮、导向轴承、加热块上端的冷端区域完整包覆，既可以避免打印过程中外界杂物落入挤出传动间隙造成的进给卡滞，也能防止操作人员误触高温部件造成烫伤，同时还能对挤出端的散热气流起到一定的导流作用，减少冷端区域的紊流对打印成型精度的干扰。

从结构设计思路来看，这款机盖没有采用规则的方盒造型，而是完全贴合挤出组件的实际排布做了异形适配：腔体内部预留了挤出齿轮的转动避让空间，侧壁的卡扣结构直接卡接在挤出机的金属安装基板上，不需要额外加装固定螺丝，日常维护挤出轮、清理耗材碎屑的时候可以直接徒手拆卸，不需要借助额外工具。机盖侧面延伸出的带孔安装耳，是专门用来固定挤出端的散热风扇导风罩以及耗材检测传感器的，安装孔的位置公差控制在0.1mm以内，装机后不会出现部件错位、安装孔对不齐的问题。机盖上端预留的方形开口是耗材进给的导向通道，开口边缘做了圆角过渡处理，避免耗材进给过程中被锐边刮削产生碎屑，造成堵头故障。

从安装边界尺寸来看，这款机盖的整体轮廓完全匹配MK3机型挤出组件的安装空间，不会和X轴的运动滑台、同步带轮产生运动干涉，机盖下端的斜向避让缺口，刚好对准加热块的上端散热区域，不会阻挡散热风道的出风路径，也不会和打印过程中的平台调平探针产生触碰。机盖的壁厚设计控制在2mm，既保证了足够的结构强度，日常拆装不会出现断裂变形，也不会过度增加挤出端的运动负载，避免X轴运动过程中因为端头部重量过大出现震颤，影响打印件的表面质量。

实际装机使用过程中，这款机盖的结构设计充分考虑了桌面级设备的维护需求：腔体内部的加强筋位置刚好对应挤出齿轮的侧方，不会影响耗材的正常进给路径，同时还能提升机盖的抗形变能力，长期处于30-50度的冷端工作温度下不会出现受热翘曲的问题。机盖表面没有多余的装饰结构，所有的转角位置都做了R2以上的圆角处理，既减少了注塑或者3D打印制作过程中的应力集中问题，也避免了拆装过程中锐边划伤操作人员。和常规的通用挤出机护盖不同，这款结构完全针对Cetus3D MK3的挤出组件做了定制化适配，不需要额外做打磨、裁切修改就可以直接装机使用，安装后和周边部件的缝隙均匀，不会出现晃动、异响的问题，能够有效提升挤出端工作的稳定性，减少日常维护的频次。
