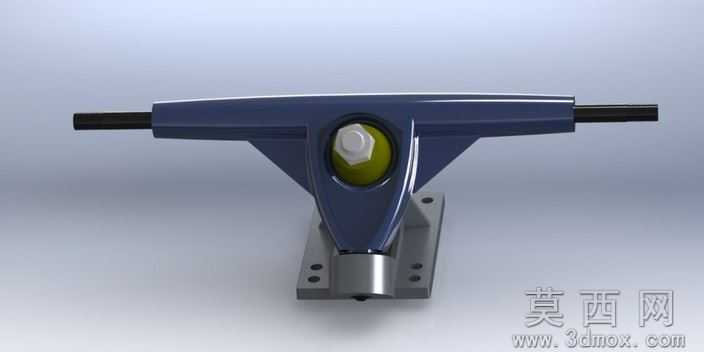

Randal180滑板支架50度安装桥三维模型

本模型为Randal 180系列滑板转向支架（俗称滑板桥）的高精度三维数模，建模阶段采用SolidWorks2011版本完成全参数化设计，首先以滑板桥的实际安装尺寸为基准，绘制底座安装孔位、主桥体轮廓、桥杆轴径的二维草图，通过拉伸、旋转、放样等基础特征完成主体结构搭建，再对枢轴窝、PU垫限位槽、桥钉孔等细节结构进行切除与倒角处理，所有特征均保留完整参数化关联，可根据不同滑板板面的适配需求快速调整桥体宽度、安装孔距、转向角度等核心参数，无需重新绘制基础结构。

参数设计层面严格还原Randal 180长板桥的真实规格，桥体总宽度适配主流长板板面安装尺寸，设计50度标准安装程序对应的转向倾角，精准匹配PU避震锥的安装位尺寸，底座安装孔位符合行业通用的桥钉孔距标准，桥杆轴径适配常规滑板轮轴承内径，所有配合尺寸均预留合理公差，可直接导出工程图用于生产加工参考。

渲染材质环节对模型各部件进行了区分赋质，主桥体采用抛光铝合金材质，模拟压铸铝合金经CNC加工后的金属光泽与细微磨砂质感，枢轴位置的PU避震部件采用半透明黄绿色聚氨酯材质，还原弹性避震件的半通透视觉效果，金属桥杆采用镀铬亮面材质，底座安装面做细微哑光金属处理，整体渲染效果真实还原实物的材质层次，可直接用于产品展示效果图制作。

结构原理上完整复刻了滑板桥的转向功能结构，主桥体通过枢轴与底座连接，中间夹持PU避震锥，当滑板板面倾斜时，主桥体沿枢轴轴线转动，挤压PU垫产生形变实现转向，PU的回弹特性可在转向后自动回正，模型完整还原了各部件的装配关系，可通过运动仿真模拟转向过程中的形变与受力情况，清晰展示滑板桥的转向工作原理。

软件兼容方面，模型除原生SolidWorks2011格式外，还附带STEP、IGES、STL等通用三维格式，STEP与IGES格式可兼容UG、Pro/E、Catia、Rhino等绝大多数三维设计软件，支持不同软件平台的编辑与修改，STL格式可直接导入切片软件用于3D打印手板验证，无需额外进行格式转换，适配不同使用场景的需求。

研发教学应用层面，该模型可作为滑板运动器材研发的基础参考，帮助设计人员快速验证不同桥型的转向角度、受力结构合理性，缩短产品研发周期；也可作为机械设计教学的案例素材，用于讲解参数化建模、装配体配合、运动仿真的相关操作，同时也可供滑板爱好者改装定制滑板桥时进行尺寸参考，或是用于3D打印制作个性化滑板配件手板。
