空气加湿除湿式海水淡化处理装置

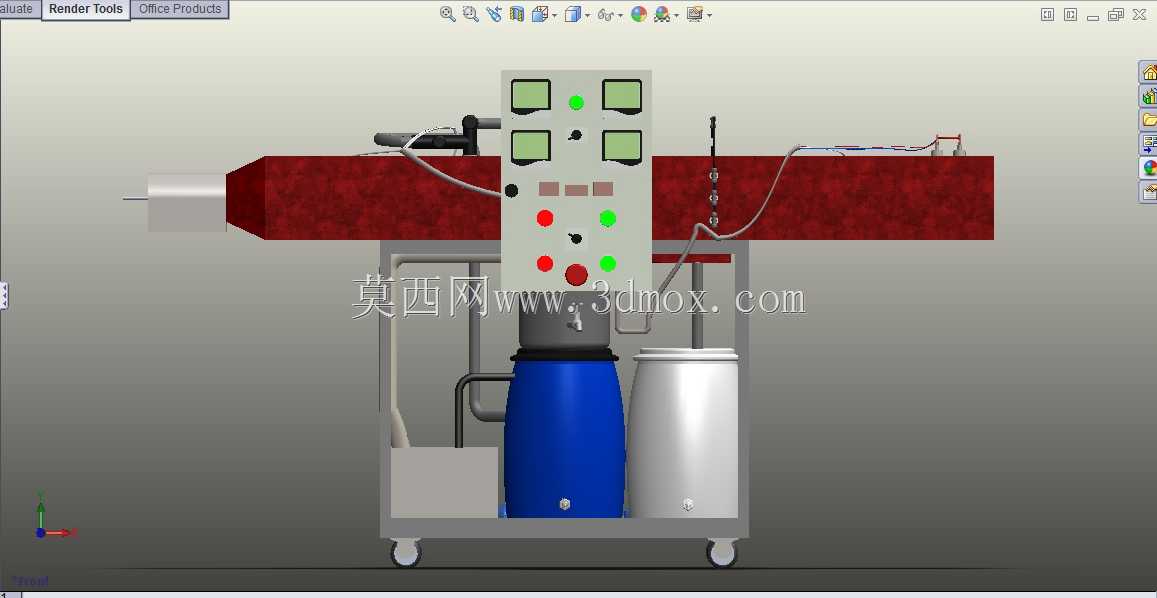

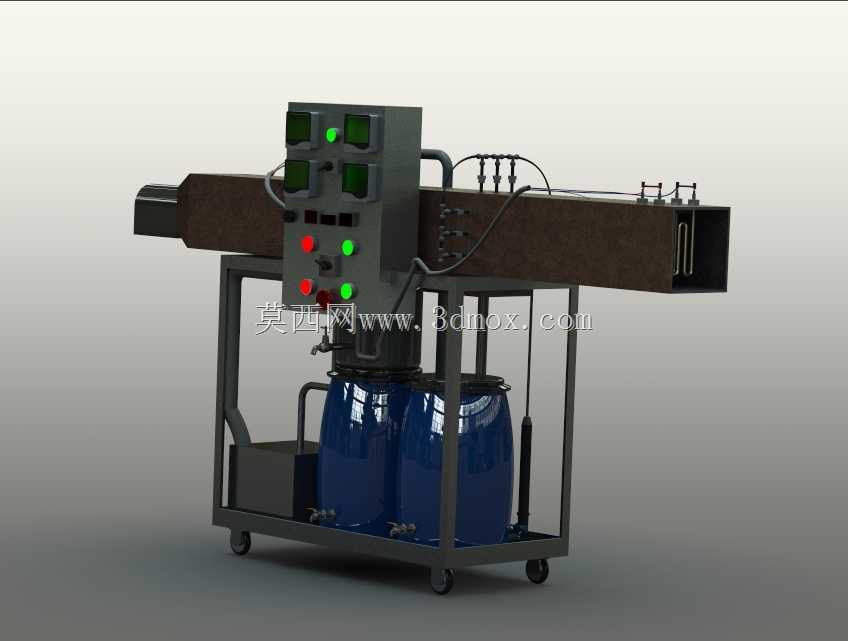

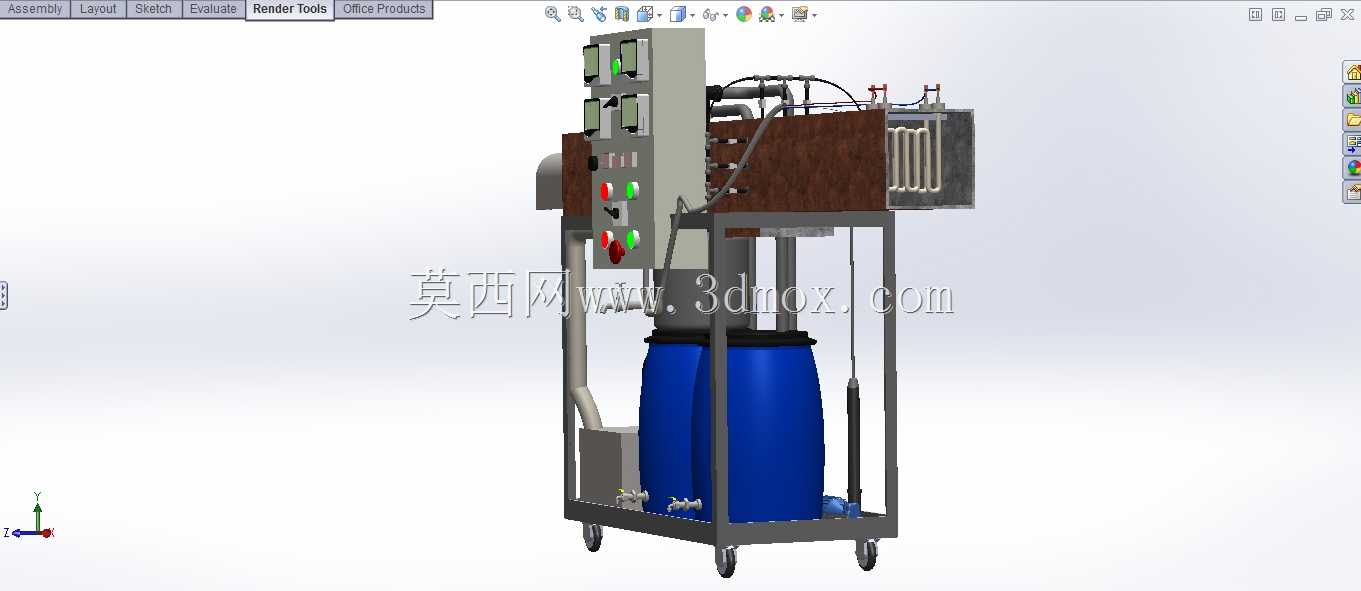

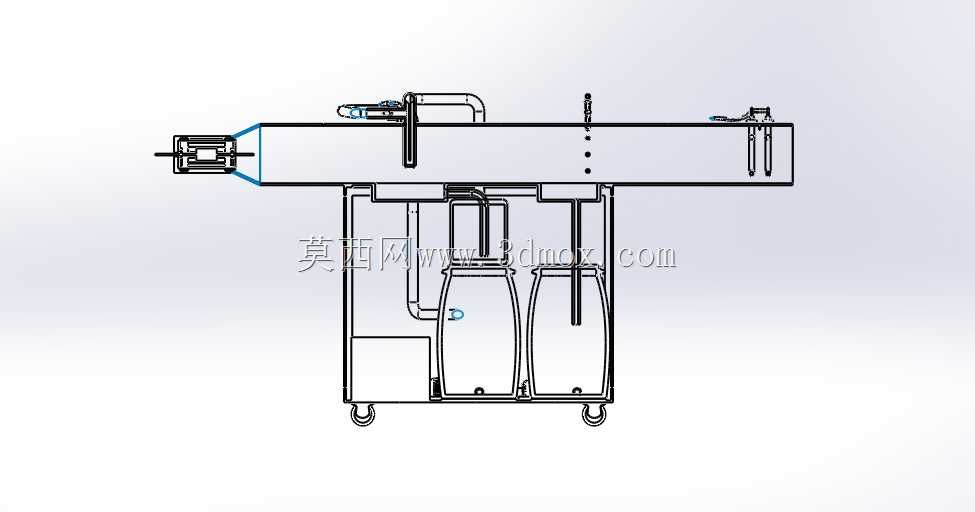

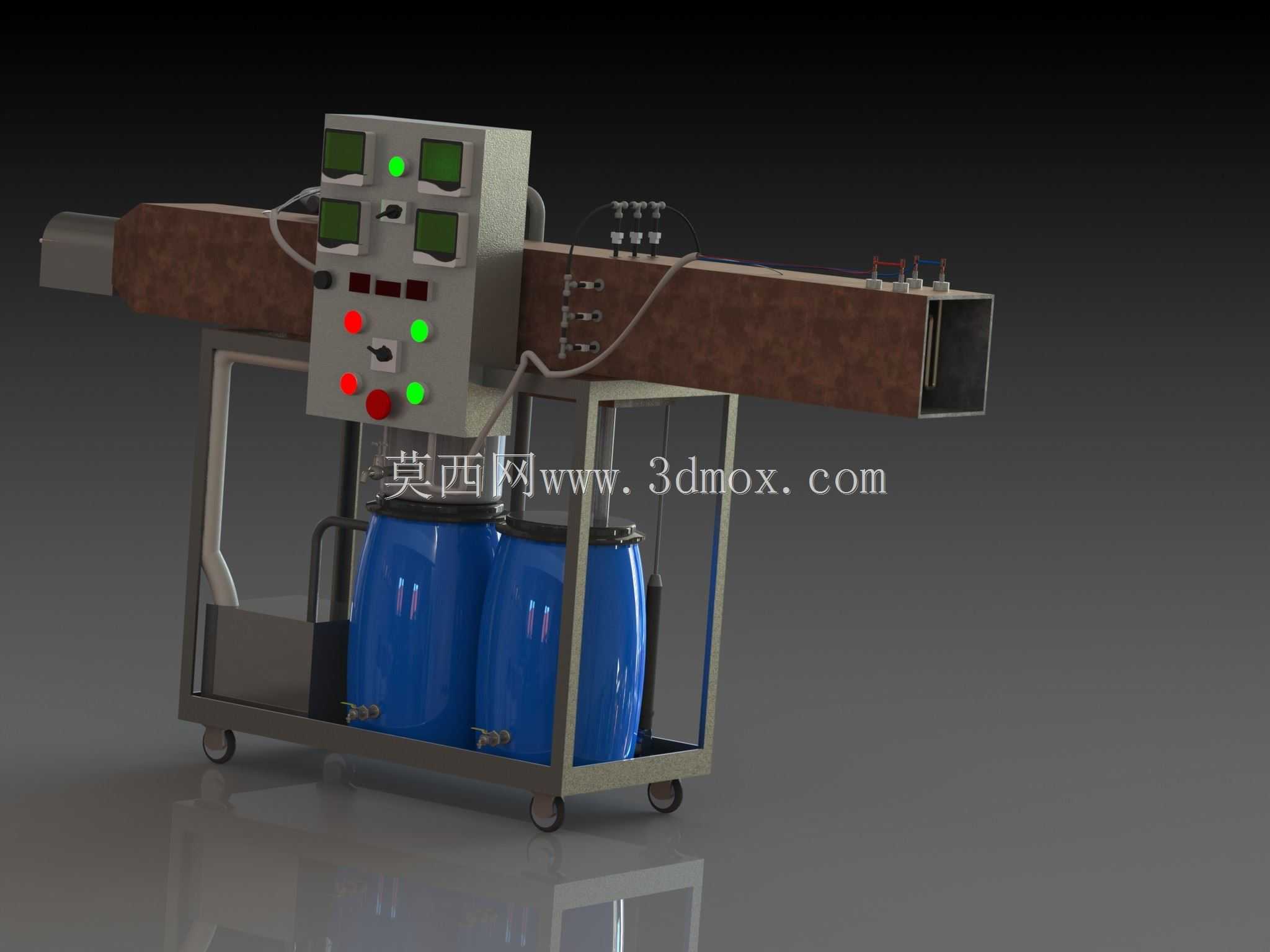

这套装置针对分散点位的淡水补给需求开发，适配无集中供水管网的海岛值守点、沿海野外作业营地、近岸小型养殖站点这类场景，不需要搭建长距离输水干线，也不用配套高规格的工业蒸汽管网，就能独立完成海水到淡水的转化作业。整套设备采用撬装带脚轮的框架结构，主体框架采用标准型钢焊接成型，底部配置四个万向带刹脚轮，整体占地宽度控制在1.2米以内，长度不超过1.8米，高度在1.6米左右，不需要做专门的设备基础，普通硬化平整地面就可以放置，转场时仅需2-3人配合就能推移，也可以通过小型货运车辆整体转运，不需要拆分核心部件，到场后接通电源、接入海水取水口就能进入调试状态，安装边界预留了前后各0.5米的操作检修空间，侧面预留0.3米的管线接驳空间即可，不需要额外占用过大的场地面积。从功能逻辑上看，这套装置依托加湿-除湿的HD脱盐原理运行，核心流程是将引入的海水在加湿单元内与流动空气充分接触，利用低品位热能将海水蒸发为水蒸气进入空气流，携带水蒸气的湿空气随后进入除湿单元，通过冷凝界面将水蒸气凝结为液态淡水，剩余的浓盐水则从加湿单元底部定期排出，整个过程不需要高压运行环境，也没有复杂的反渗透膜组件，不存在膜元件定期更换、高压泵维护的高额成本，运行过程中可以适配太阳能热水、工业废热这类低品位能源作为加热热源，大幅降低运行过程中的能源消耗。设备的结构布局采用上下分层设计，上层为风道与控制单元，横向布置的矩形风道作为空气流的主要通道，风道一端设置送风段驱动空气循环，风道中部依次布置加湿段与除湿段，加湿段内置布水结构与填料层，保证海水与空气的接触面积，除湿段布置冷凝换热盘管，将湿空气中的水分冷凝收集；控制箱集成在风道前端的支架上，面板上布置电源指示灯、运行状态指示灯、功能按钮与调节旋钮，可直接在设备端完成风量调节、加热温度控制、排水周期设置的操作，不需要额外配置远程控制柜。下层为储液与动力单元，两个蓝色大容量储桶分别布置在框架内侧，一个用于缓存预处理后的待处理海水，另一个用于收集产出的淡水，储桶与上层风道之间通过管路连接，管路上配置小型输送泵与控制阀件，所有管线都沿框架型材内侧排布，通过管卡固定，避免转运过程中管线晃动脱落。在设计过程中，重点考虑了分散场景下的运维便捷性，所有易损的阀件、泵体都布置在框架外侧易触及的位置，不需要拆解主体结构就能完成更换；风道采用分段法兰连接结构，需要清理内部填料或者换热盘管时，仅需拆卸对应段的连接螺栓就能打开风道，不需要整体吊装拆解。同时考虑到沿海高盐雾的使用环境，框架表面做了防腐喷塑处理，与海水、浓盐水接触的部件都采用耐盐蚀的工程塑料或者不锈钢材质，避免长期使用过程中出现锈蚀穿孔的问题。和传统的反渗透海水淡化设备相比，这套装置对进水水质的要求更低，不需要设置复杂的预处理过滤单元，仅需简单过滤掉海水中的大颗粒泥沙、漂浮物就能进入处理流程，不容易出现堵塞问题，更适合缺乏专业运维人员的偏远分散点位使用。设备的空气循环采用闭式循环结构，减少了与外界环境的热交换损失，同时避免外界粉尘、杂质进入处理流程影响淡水水质，产出的淡水经过简单的消毒处理就能满足生活杂用、灌溉甚至饮用的水质要求。在结构建模过程中，所有部件的装配关系都按照实际生产装配逻辑搭建，脚轮的安装位置、框架的焊接节点、管线的弯折半径、控制元件的排布间距都符合机械设计的通用规范，没有出现干涉、安装空间不足的问题，储桶的容量匹配设备的额定处理量，保证连续运行状态下不需要频繁人工排水或者补水，降低日常运维的工作量。
