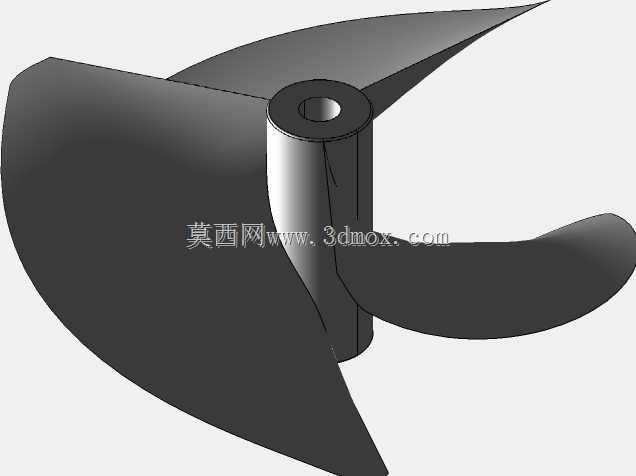

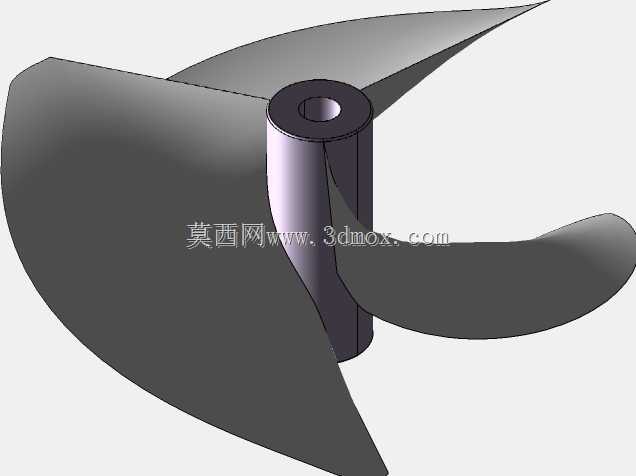

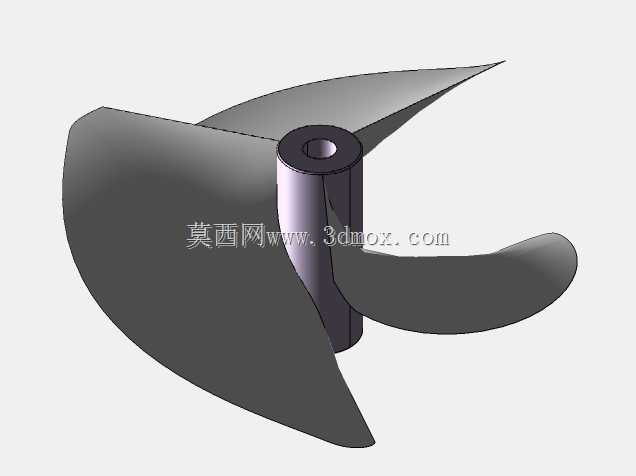

三叶式船舶推进螺旋桨结构设计

在中小型内河作业船、近海休闲艇以及低速货运驳船的动力系统中，螺旋桨是把主机输出轴的旋转扭矩转化为船体轴向推力的核心部件，这款三叶结构的推进桨，主要适配额定转速区间在中低段的柴油动力机组，相比四叶以上的多叶桨，三叶构型在相同盘面比下能减少桨叶间的水流干扰，提升敞水效率，同时降低铸造与机加工的工艺难度，兼顾推进性能与制造成本。建模初期需要先确定桨的直径与毂径比，通常这类中小型船用桨的毂径取直径的16%到20%区间，既要保证桨轴穿过的安装空间，也要避免毂体过粗增大航行阻力，桨叶的纵倾、侧斜参数需要匹配船体尾部的伴流场，减少桨叶经过船体伴流峰区时的激振力，降低船体结构振动与舱室噪声。具体建模时，先在三维软件中绘制桨毂的基础回转体，确定中心轴孔的尺寸与键槽位置，轴孔公差要匹配对应规格的尾轴配合要求，键槽的深度与宽度按照平键连接的标准取值，保证扭矩传递的可靠性。之后根据选定的叶切面翼型，通常这类低速桨采用弓形切面或者平凸切面，在不同半径的圆柱截面上绘制叶切面的轮廓点，通过投影、放样命令生成单片桨叶的曲面，要注意叶根位置与桨毂的过渡圆角，避免应力集中导致桨叶在交变载荷下出现疲劳断裂，单片桨叶完成后通过圆周阵列命令生成其余两片，阵列时要保证三个桨叶的角度偏差在允许范围内，避免动平衡超标导致运转时轴系抖动。桨叶的导边做小圆角处理，随边厚度按照工艺要求收薄，减少水流剥离产生的涡流损失，整个模型完成后要检查各曲面的连续性，保证后续导入仿真模块做水动力分析时不会出现网格划分错误，同时要核对安装端面的定位尺寸，保证与尾轴、密封组件的安装边界匹配，避免实船装配时出现干涉。这类三叶桨的实际使用场景中，还需要根据航行水域的情况调整叶厚，多泥沙水域要适当加大叶根与导边的厚度，提升抗磨蚀性能，而静水航行的休闲艇可以适当减薄叶厚提升推进效率，建模过程中要把这些实际工况的需求融入参数设置，不能只追求外观造型的还原，要兼顾结构强度、水动力性能与装配工艺的可行性。
