四轮管式框架小车底盘运动结构

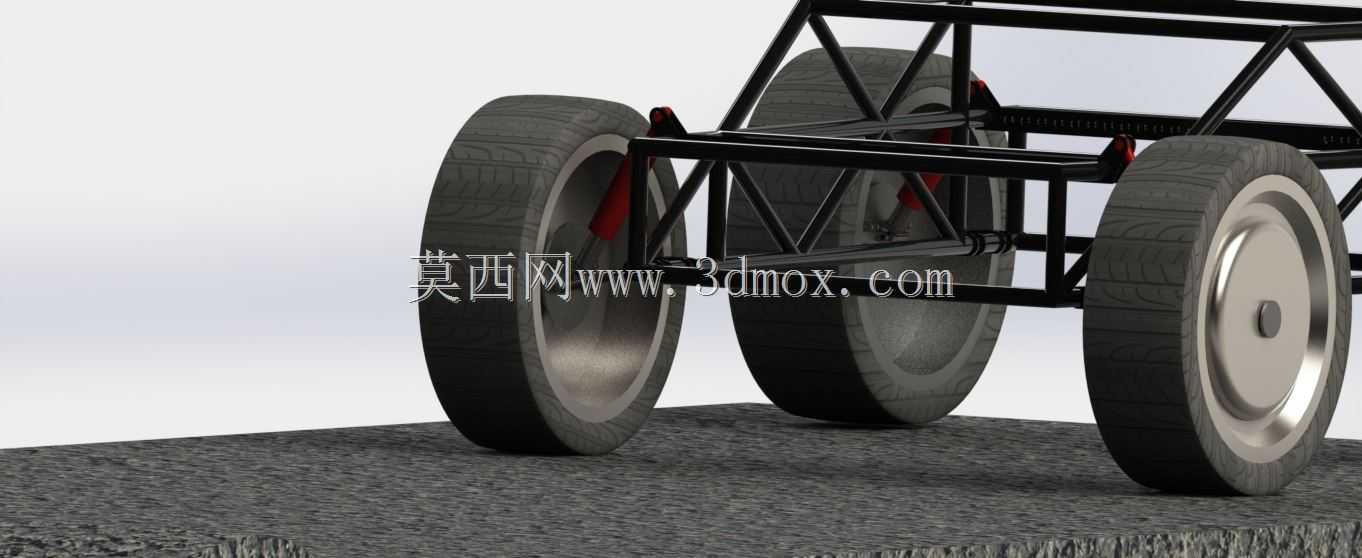

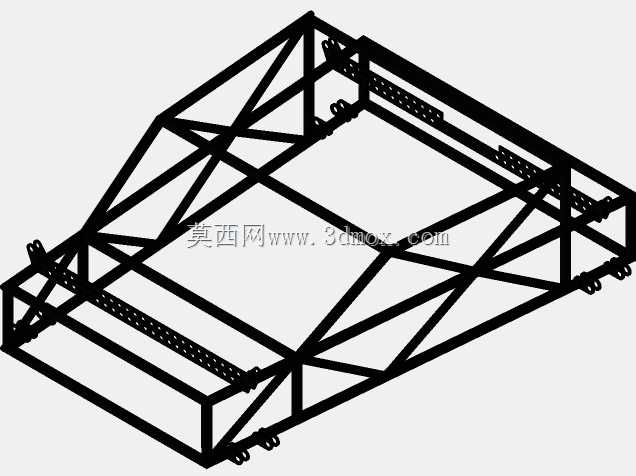

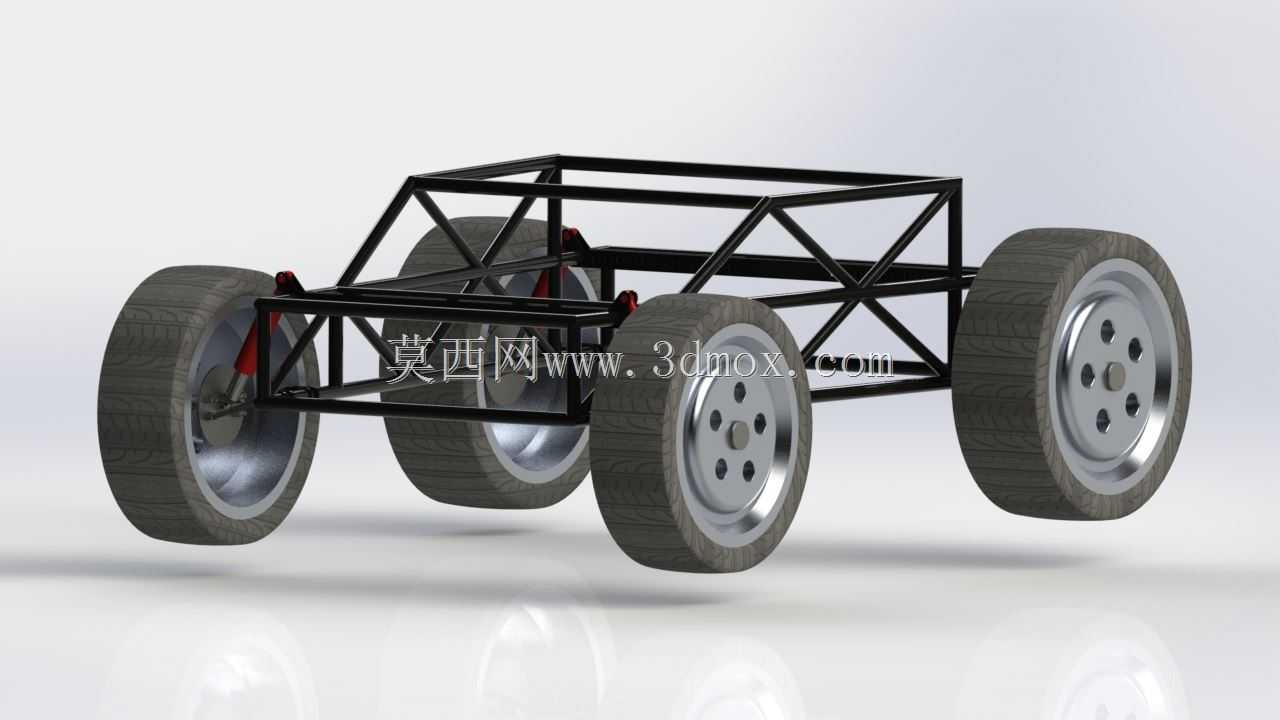

　　这套轮式行走框架结构，核心采用空间桁架式管式车架作为承载基体，所有杆件通过节点焊接形成封闭受力体系，相比同尺寸板式冲压车架减重40%以上，同时扭转刚度提升近一倍，非常适合小型越野行走平台、教学实验载具、短途轻型转运设备的底盘开发使用。在实际工程应用中，这类结构常被用作高校车辆工程专业的运动学实验载体，也可改装为厂区内轻型物料转运的无人小车底盘，或是小型特种作业设备的行走基座，适配非铺装路面的短距离移动需求。

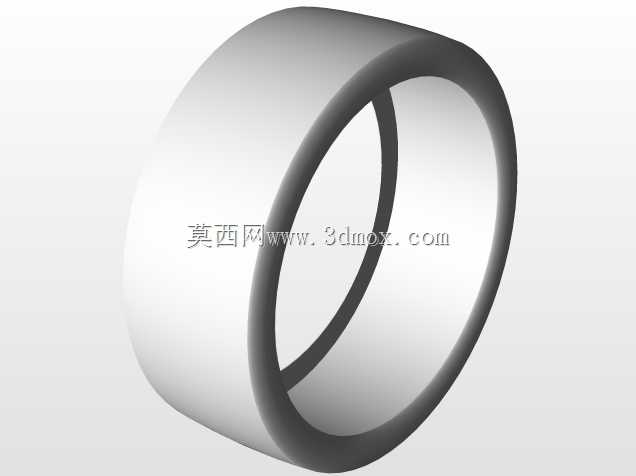

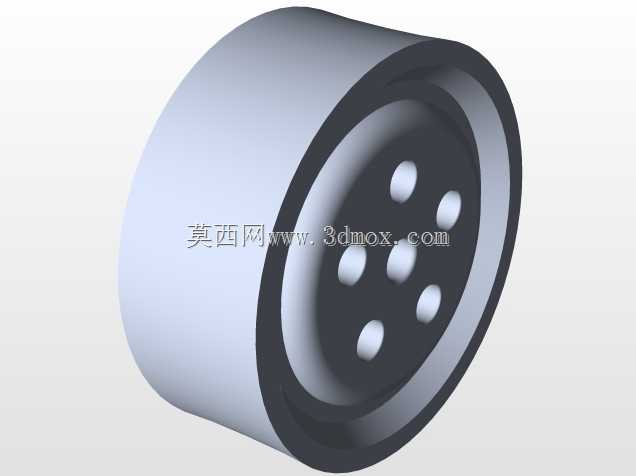

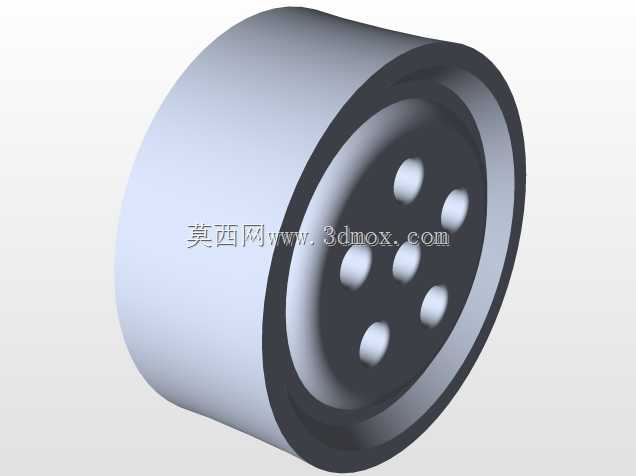

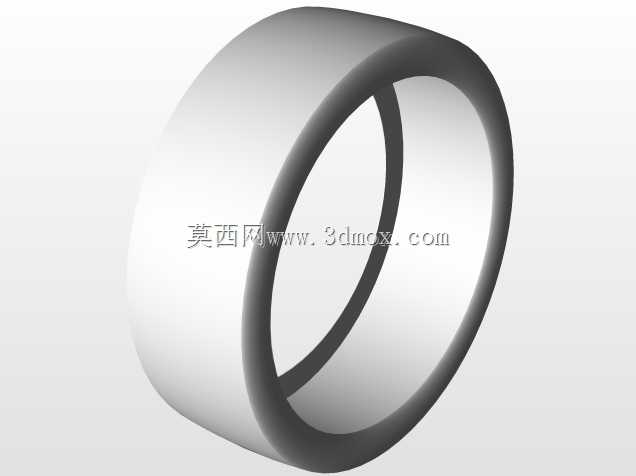

　　从功能特性来看，该结构的行走系统采用四轮独立布置，轮辋与轮胎的选型兼顾了硬质路面的滚动阻力与软质路面的抓地性能，轮胎胎面的块状花纹设计可在砂石、泥土路面提供足够附着力，避免打滑空转。车架前端预留了转向机构的安装点位，可适配齿轮齿条式转向器或是拉杆式转向结构，满足前轮转向的运动需求；车架中部的矩形空置区域，可根据使用场景加装动力单元、控制模块、载物平台或是作业执行机构，安装边界的孔位均按照通用安装间距预留，无需二次打孔即可适配多数标准尺寸的车载设备。

　　设计过程中优先考虑了运动干涉问题，在悬架跳动、转向轮最大转角的工况下，轮胎与车架杆件之间预留了足够的安全间隙，避免极限工况下出现剐蹭卡滞。车架的杆件排布遵循力流传递路径，在轮边安装座、悬架连接点这些受力集中的位置，额外增加了斜向支撑筋，将局部冲击载荷快速分散到整个桁架结构上，避免单点应力集中导致的杆件开裂。轮边的连接座采用一体化机加工结构，与车架管件焊接后同轴度控制在0.1mm以内，保证车轮转动时无偏摆，降低行驶过程中的滚动阻力与轮胎异常磨损。

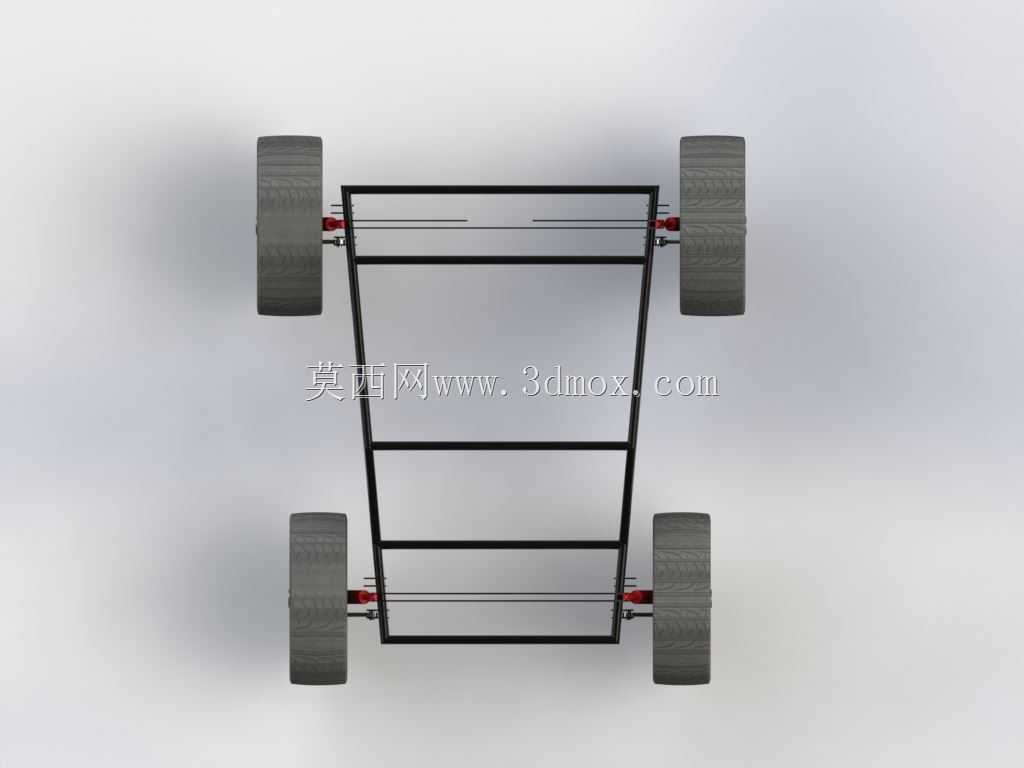

　　尺寸边界方面，整车架的轮距设定符合小型载具的通行要求，可顺利通过宽度1.2m以上的常规通道，轴距参数兼顾了直线行驶稳定性与转向灵活性，最小转弯半径可控制在3m以内，适配狭窄厂区、实验室走廊这类受限空间的移动需求。车架的上平面整体保持水平，所有安装面的平面度公差控制在0.5mm/全幅范围内，保证上层搭载设备的安装基准统一，不会出现倾斜偏载的问题。车架底部的离地间隙设定兼顾了通过性与重心控制，既可以顺利通过50mm高度的路面凸起，又不会因为重心过高导致侧倾稳定性下降，在横向坡度15°的路面上停放不会发生侧翻。

　　在运动学验证层面，这套结构的轮跳行程设定充分考虑了非铺装路面的颠簸吸收需求，配合筒式减震器的安装位预留，可实现上下80mm的跳动行程，有效过滤路面传递的冲击，保护上层搭载的精密设备不受振动损坏。转向梯形的参数经过反复校核，在转向过程中内外轮的转角差符合阿克曼定理，减少转向时的轮胎侧滑，降低行驶阻力与轮胎损耗。整个车架的所有外露杆件端部都做了圆弧收口处理，没有尖锐棱角，避免装配与调试过程中出现磕碰划伤，也符合机械设备的安全设计规范。
