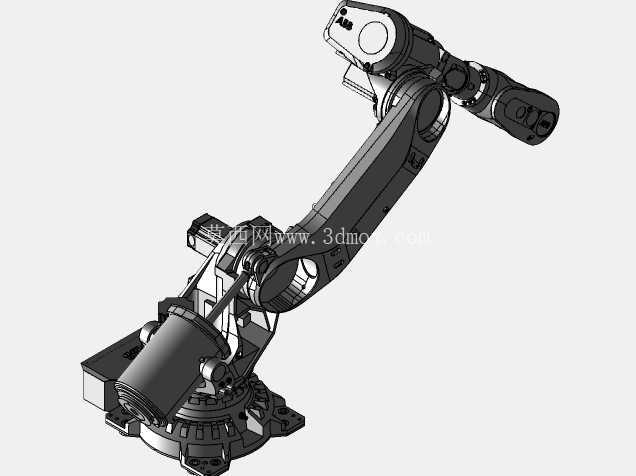

ABB IRB6700系列200公斤负载工业机械臂

　　这款重载关节型机械臂的有效载荷达到200公斤，工作覆盖半径可达2.6米，主要面向汽车制造、重型零部件搬运、大型工件焊接、码垛堆叠这类需要大负载、长行程的工业作业场景。在整车焊装线上，这类机械臂可以直接抓取整侧车身围板完成工位转运，也可以搭载重型焊钳完成厚板件的点焊作业，相比小负载机型，它不需要额外增加外部行走轴就能覆盖大型工装的作业范围，能减少产线的额外设备投入。从结构设计来看，这款机械臂采用六轴串联关节布局，底座采用大直径回转支撑结构，能够承受大负载下的倾覆力矩，一轴、二轴的关节部位采用了加强型的铸钢壳体，在满负载全速运行时能将关节形变控制在极小范围内，保证末端执行器的重复定位精度。

　　大臂、小臂的结构采用了拓扑优化后的箱型铸造结构，在保证整体刚性的前提下尽可能削减了非受力区域的材料重量，降低关节驱动的负载冗余，平衡了整机自重与负载能力的匹配关系。末端法兰采用标准的工业机械臂接口尺寸，能够适配市面上绝大多数通用工装，包括重型夹爪、焊钳、打磨头、喷涂模组等，不需要额外设计过渡转接板就能完成末端执行器的快速更换，适配多品种小批量的柔性生产需求。安装边界方面，这款机械臂的底座安装孔位采用圆周对称布局，对安装基础的平面度、混凝土强度有明确要求，需要在预埋钢板上完成固定，避免满负载急停时出现底座位移。

　　各关节的运动行程经过限位设计，在不加装外部限位块的情况下就能避免运动过程中与周边工装、护栏发生干涉，同时关节内部预留了管线走线通道，末端的气路、电路管线可以从关节内部穿过，避免外部走线在长期往复运动中出现磨损、拉扯断裂的问题。在铸造车间的高温作业场景下，这款机械臂的关节密封等级达到工业级防护要求，能够阻挡金属粉尘、切削液飞溅进入关节内部，减少日常维护的频次。在物流仓储的重型码垛场景中，它可以单次抓取整栈的重型货箱完成堆叠，相比传统的码垛机，它的动作灵活性更高，能够适配不同尺寸、不同堆叠顺序的码垛需求，不需要调整机械挡块就能快速切换生产节拍。

　　设计过程中，各关节的驱动电机、减速器选型都经过了负载惯量匹配计算，在满负载伸出到最大工作半径的极限工况下，关节的驱动力矩仍留有足够的安全余量，避免长期极限负载运行导致的减速器过早磨损。整机的重心经过优化设计，在二轴大臂俯仰的过程中，重心偏移量被控制在合理范围内，降低了底座固定螺栓的受力波动，提升长期运行的结构稳定性。
