便携购物车塑料提手结构设计

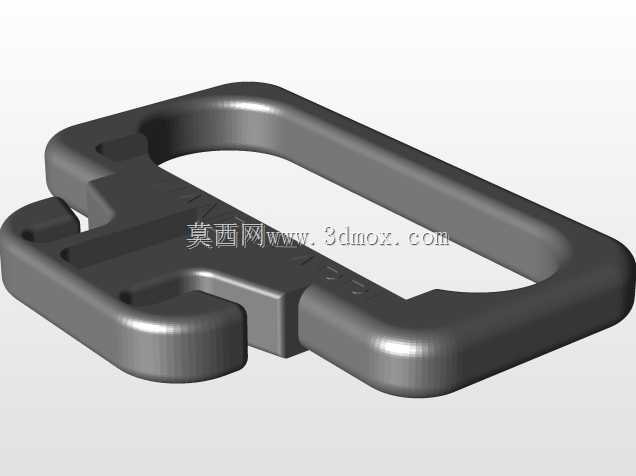

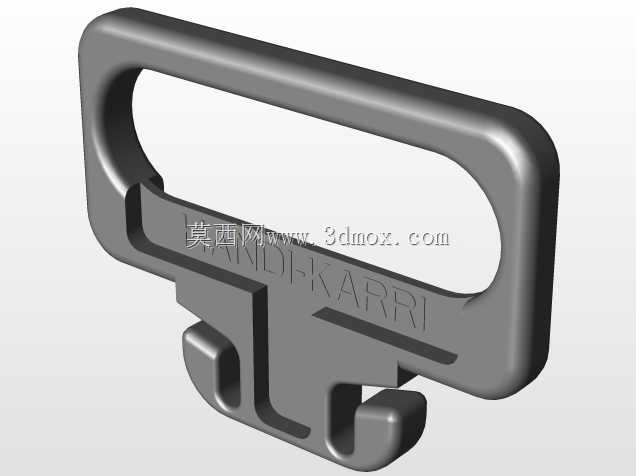

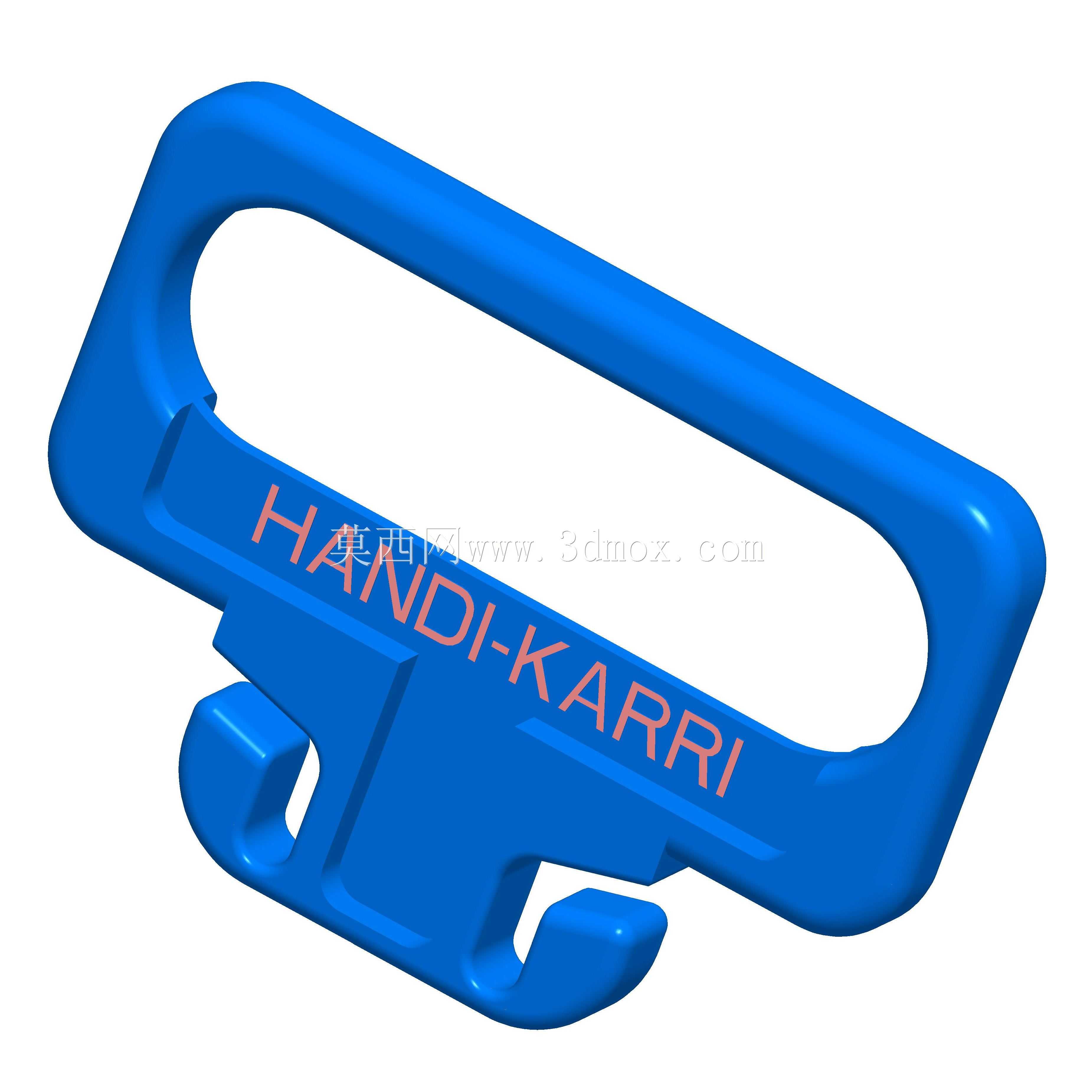

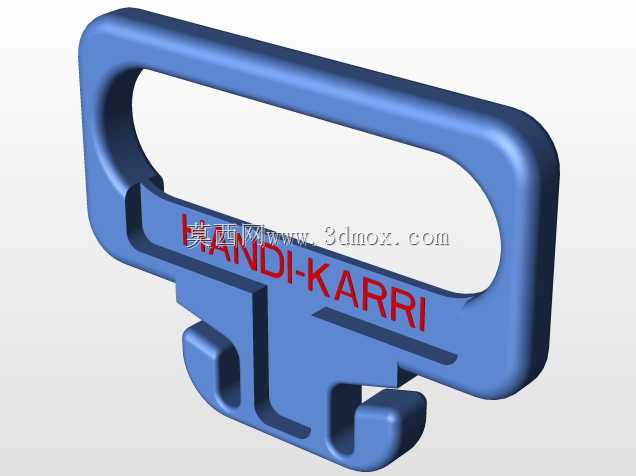

日常商超采购、短途搬运零散货品时，普通购物袋提绳过细容易勒手，多袋货品分散拎取耗费体力，这款提手结构正是针对这类场景设计的受力承载配件，可同时卡合多根购物袋提绳，将分散的点状受力转化为面状支撑，大幅降低手部局部压强，提升拎取物品时的舒适感，减少长时间拎持重物带来的手部疲劳。从结构设计逻辑来看，整体采用一体化注塑成型的闭合框型主体，上部为符合人体工学的弧形握持区，截面做了圆角过渡处理，握持时贴合手掌指根的受力曲线，避免锐边硌手；下部设置两个对称的卡钩结构，卡钩开口尺寸适配常规购物袋提绳的直径范围，卡合后提绳不会从钩体滑脱，同时钩体根部做了加厚的加强筋过渡，避免承载重物时钩根处出现应力集中导致断裂。主体表面的标识区域采用凹陷式刻字设计，既不会额外增加注塑成型的脱模难度，也能避免印刷标识在长期使用中磨损脱落，同时凹陷结构一定程度上提升了主体平面的结构刚性，减少长条形主体在受力时的弯曲变形量。从安装与使用边界来看，该提手无需额外安装配件，使用时直接将购物袋提绳卡入下部卡钩即可，握持区的宽度适配成年人手掌的正常握持范围，整体外轮廓尺寸控制在单手握持可完全掌控的区间，不会因为尺寸过大导致握持不稳，也不会因为尺寸过小减少受力支撑面积。结构壁厚设计遵循注塑件均匀壁厚原则，主体壁厚保持一致，卡钩位置局部加厚做补强，既避免注塑成型时出现缩痕、翘曲等缺陷，也能保证整体承载能力满足日常采购的承重需求，握持区的内框尺寸预留了足够的手部活动空间，冬季佩戴薄手套时也能正常握持使用。在实际应用中，除了搭配常规购物袋使用，该结构也可适配捆绑带、绳索类配件，作为短途搬运纸箱、零散捆扎货品的临时提手使用，闭合式的框型主体在不使用时也可通过绳索挂置在墙面挂钩上收纳，不会占用过多储物空间。设计时充分考虑了注塑生产的工艺性，整体结构无倒扣区域，采用简单的两板模即可完成注塑生产，无需额外的抽芯、斜顶结构，能有效降低模具制造成本与量产时的成型难度，适合大批量生产投放市场。
