高精度机械式游标卡尺结构设计

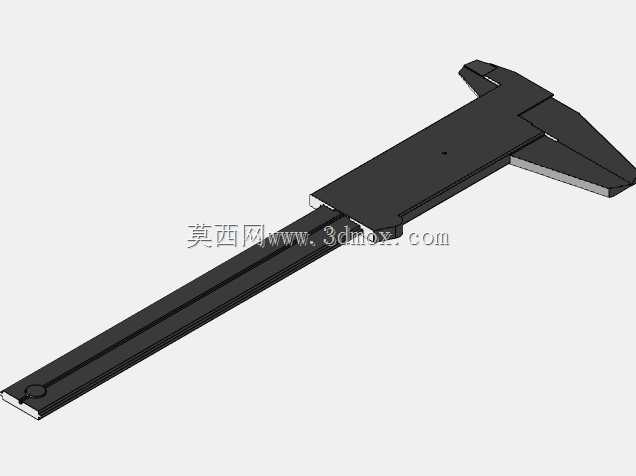

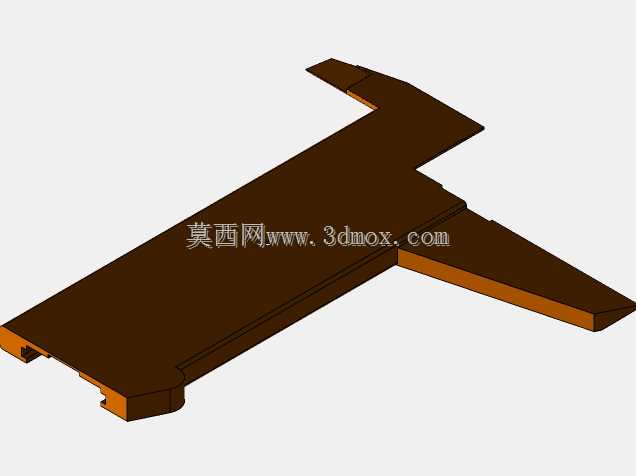

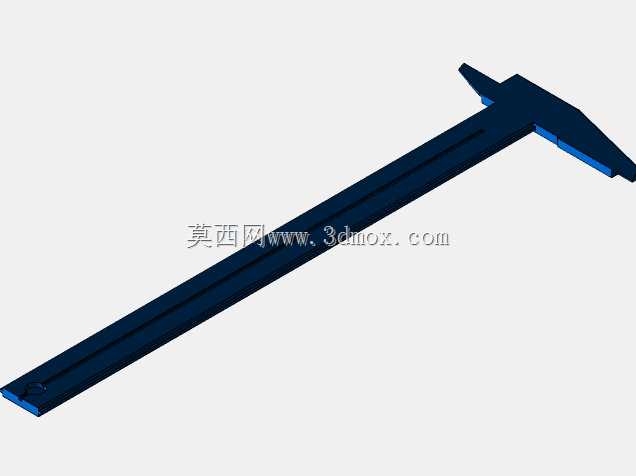

　　在机械加工现场的日常尺寸核验环节，游标卡尺是一线操作人员接触频率最高的接触式测量器具，不管是毛坯件的初检划线、工序间的尺寸抽检，还是成品入库前的终检核对，都能看到它的使用场景，相较于动辄数万元的光学影像测量设备，机械式游标卡尺不需要外接电源、不受现场油污与切削液飞溅影响、对使用环境的温湿度要求极低，哪怕是在野外设备检修、无供电的临时加工点位，也能快速完成尺寸读取，是机加工、装配、设备维修领域无法被完全替代的基础量具。这款游标卡尺的结构设计完全遵循阿贝测量原则，将主尺刻度基准与测量爪的测量面设置在同一条轴线上，尽可能降低测量过程中的阿贝误差，主尺本体采用刚性足够的长条形结构，尺身侧面做了窄导向棱边，和游标尺框的内槽做小间隙滑动配合，

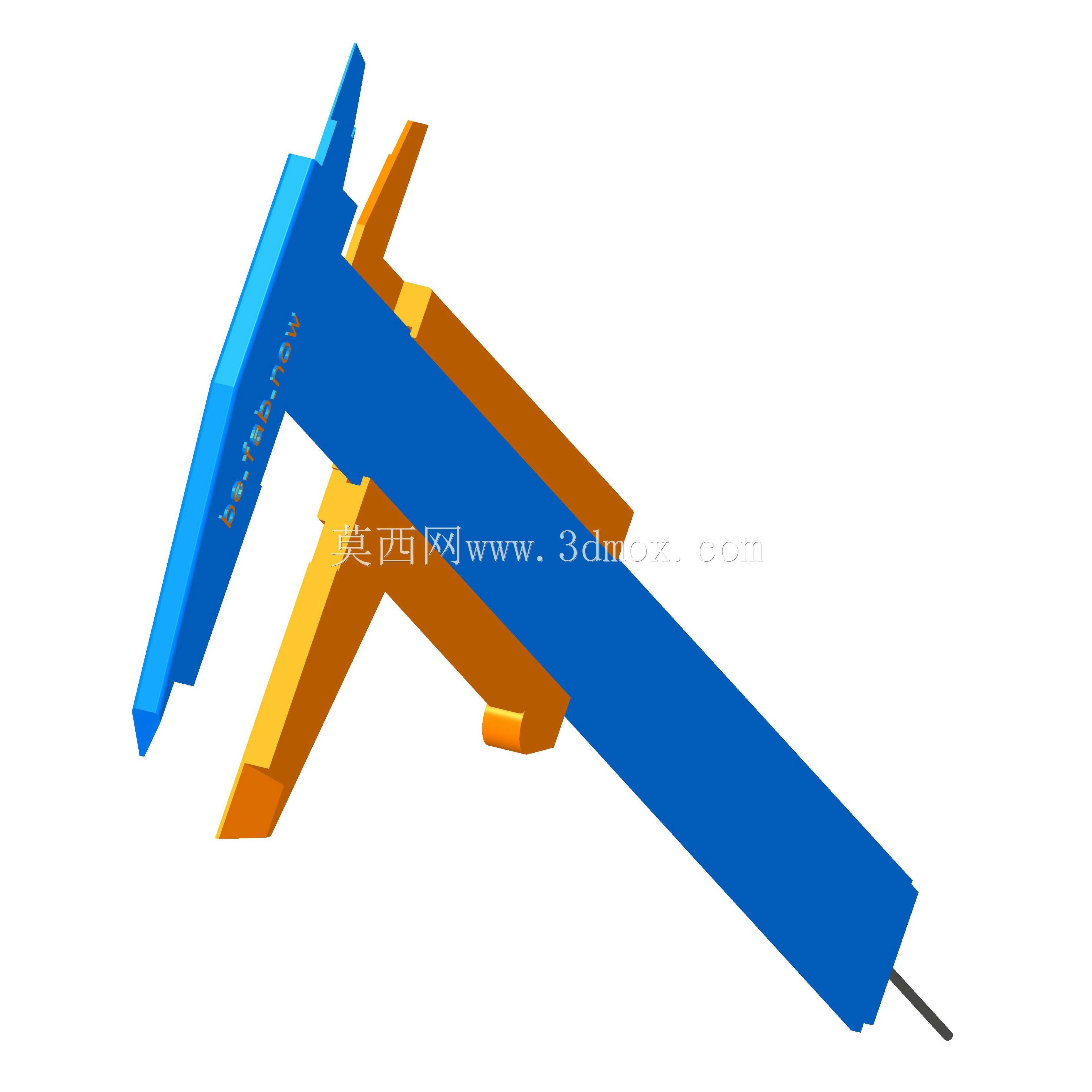

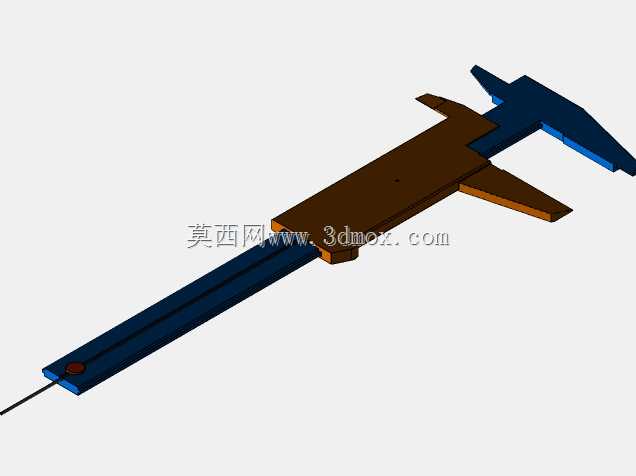

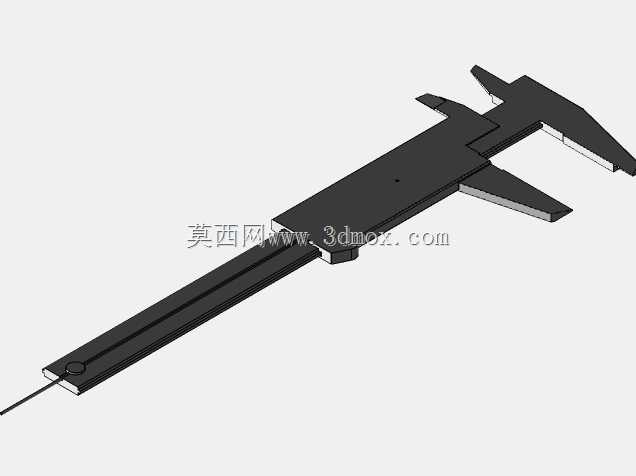

　　间隙控制在0.02mm以内，既保证滑动过程无卡滞，又不会因为配合间隙过大导致尺框倾斜带来读数偏差。从功能结构上看，这款卡尺同时集成了四类测量功能：尺身端部的上下两组外测量爪，可分别完成工件外径、长度、厚度等外尺寸的测量，以及工件内孔、槽宽等内尺寸的测量；尺身尾部探出的深度测量杆，可完成盲孔深度、台阶高度差的测量；部分结构预留的微动装置安装位，可加装微动滚轮，实现小范围的精准进给，避免手动直接推动尺框时施力过大导致测量爪压偏工件，影响测量精度。设计过程中针对不同使用场景做了细节优化：外测量爪的测量面做了淬硬处理，表面硬度达到HRC58-62，长期接触金属工件也不会出现磨损起棱，保证测量面的平面度与平行度长期稳定；

　　内测量爪的刃口做了小圆弧过渡，既避免尖锐刃口划伤工件内孔表面，也能保证内尺寸测量时刃口能准确贴合孔壁的直径位置，不会因为刃口倒角导致测量值偏小；深度测量杆的截面做了扁形设计，和尺身尾部的导向槽紧密配合，测量深度时不会出现杆体歪斜，保证深度测量值的准确性。从安装边界与尺寸适配来看，这款卡尺的主尺总长度根据测量量程做了对应匹配，0-150mm量程款主尺有效刻度长度为160mm，尺框滑动行程覆盖全量程范围，测量爪的开合范围完全匹配量程上限，不需要额外的安装基座，使用时手持尺身即可完成操作，收纳时可直接放入通用的量具保护盒，不需要预留特殊的安装空间。在实际使用的结构逻辑上，尺框上的紧固螺钉可在测量完成后锁紧尺框位置，

　　方便将卡尺从工件上取下后再进行读数，避免移动过程中尺框滑动导致读数变化；主尺与游标的刻度线做了等宽设计，刻度线宽度控制在0.08-0.12mm，读数时人眼可快速对齐刻度线，降低视差带来的读数误差，哪怕是有轻度近视的操作人员，在正常视物距离下也能快速准确读值。针对现场使用中容易出现的摔碰问题，尺身的端部做了加厚的防撞结构，尺框的边角做了圆弧倒角，哪怕不慎从1米左右的操作台高度掉落，也不会轻易出现尺身变形、测量爪崩缺的问题；尺身表面做了哑光镀铬处理，不会在车间强光下出现反光晃眼的情况，同时镀铬层可抵御日常接触的切削液、手上汗液的腐蚀，长期使用也不会出现锈迹，延长量具的使用寿命。在装配适配性上，这款卡尺的所有零部件都采用模块化设计，尺身、尺框、测量爪、深度杆、紧固螺钉都可单独拆卸更换，当某一部件出现磨损损坏时，不需要整体报废量具，更换对应配件即可重新校准使用，大幅降低生产现场的量具使用成本。
