创意螺旋吸管趣味造型结构设计

做了快十年结构设计，经手的管路类零件少说也有几百套，这次碰到的这个螺旋弯折吸管造型，刚打开模型的时候第一反应是这结构太适合做饮品店的创意周边了。先从实际应用场景说，这类异形吸管现在在主题咖啡馆、创意清吧、网红饮品店的需求其实不小，常规直吸管或者简单弯管已经没法满足门店做主题营销的视觉需求，尤其是做趣味互动类饮品的时候，这种带连续螺旋弯折、整体呈现侧脸轮廓的管路，能直接成为饮品的视觉记忆点，不用额外加装饰就能让消费者有拍照传播的意愿。

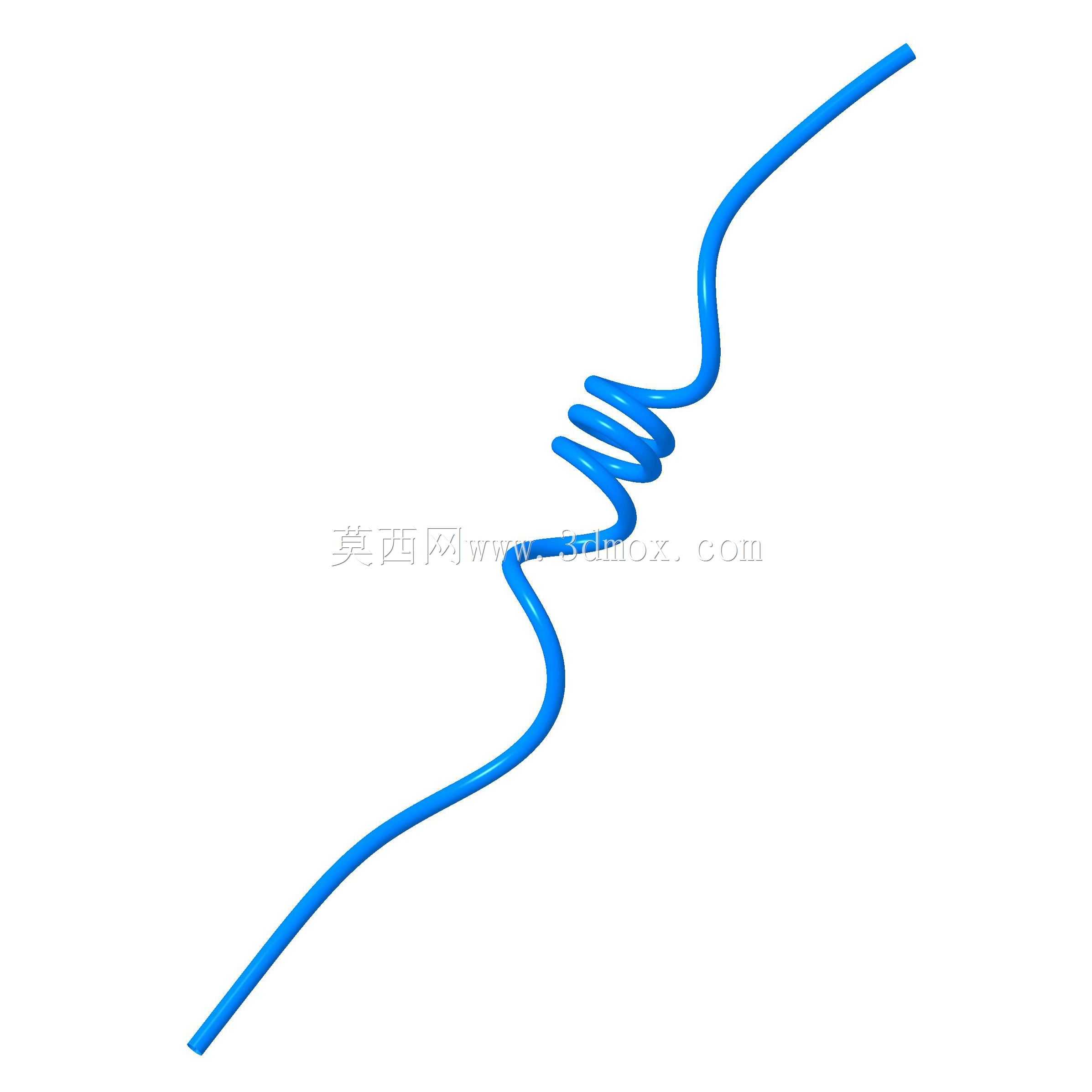

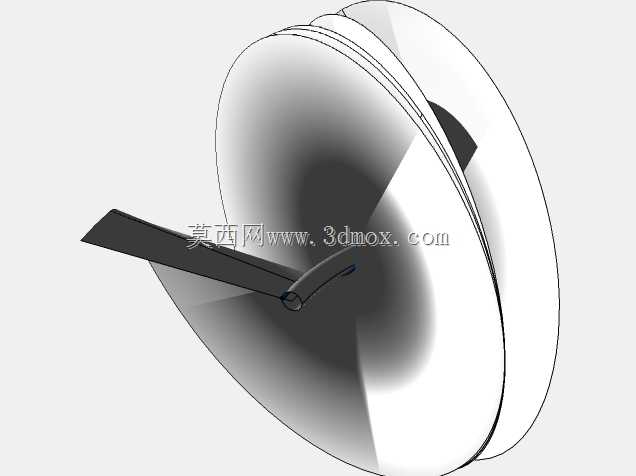

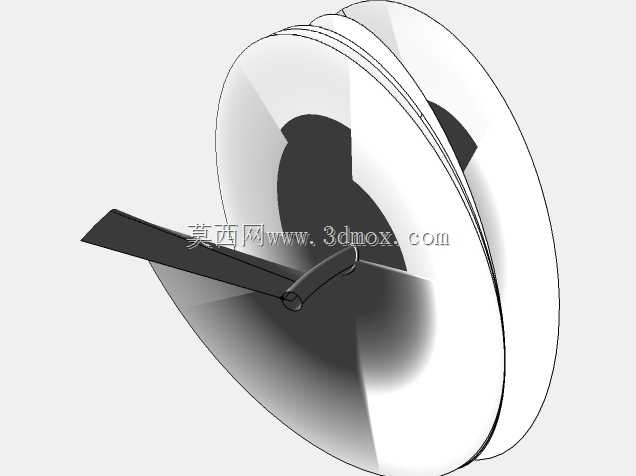

说回结构本身，整个管路全程等径设计，内壁做了顺滑过渡处理，没有突变的台阶或者锐角转角，这一点其实是做饮用管路最核心的要求——不管管路怎么弯折，流体通过的阻力不能太大，不然吸饮品的时候会费劲，还容易残留果粒、珍珠这类固体添加物，清洗的时候也会留死角。中间的螺旋段一共做了三圈连续回旋，回旋的曲率半径是管径的2.5倍，这个数值是反复调整过的，曲率太小的话弯折处容易出现瘪管，尤其是用PP或者PETG这类常用吸管材料生产的时候，弯折处壁厚如果因为曲率太小被拉薄，运输或者使用的时候很容易折死堵管；曲率太大的话螺旋段占的空间就会过大，放在杯子里容易卡杯壁，适配的杯型范围就窄了。

整体的外形轮廓是沿着一个抽象的侧脸轮廓走的，上下两段直段分别向斜上方和斜下方延伸，中间螺旋段刚好落在轮廓的鼻梁位置，这个布局不是随便画的，安装的时候下端直段插入饮品液面以下，上端直段刚好凑到使用者嘴边的高度，中间螺旋段完全露在杯口上方，视觉展示效果最好。安装边界这块也做了适配，下端直段的长度留了120mm，能适配市面上绝大多数350ml到700ml的常规冷饮杯、高硼硅玻璃杯，插入杯底之后还能留20mm的余量，不会因为杯子底的弧度导致管口贴底吸不上液体；上端直段留了80mm，嘴唇接触的位置做了轻微的扩口处理，边缘倒R0.5的圆角，接触嘴唇的时候不会有锋利的割手感，长时间含着也不会硌。

设计思路上，一开始画草图的时候是先定的整体侧脸轮廓线，再沿着轮廓线做管路扫掠，扫掠的时候全程保持管路截面垂直于路径切线，这样能保证整个管路每一段的壁厚都是均匀的，不管是做注塑生产还是3D打印打样，壁厚均匀就不会出现缩痕、打印翘曲的问题。螺旋段的位置特意做了偏心调整，让整个管路的重心落在下端直段的轴线上，插在杯子里的时候不会因为螺旋段的重量往一侧歪，哪怕杯子里只剩半杯液体，吸管也能保持直立不会倒。另外管路的弯折处全部做了大圆弧过渡，没有硬折角，除了之前说的流体阻力问题，还有生产脱模的考虑——如果是做注塑模具的话，大圆弧过渡的管路抽芯的时候不会卡模，生产效率能提不少，不良率也能压下来。

实际使用的时候，这种螺旋结构还有个意外的好处，就是饮品通过螺旋段的时候会产生轻微的紊流，带气泡的饮品比如气泡水、带奶盖的奶茶，通过螺旋段的时候能稍微混合一下，入口的口感比直吸管更均匀，不会出现先吸到半口奶盖再吸到半口茶的情况。清洗的话因为整个管路没有死角，用常规的吸管刷就能直接通到底，螺旋段的曲率足够大，刷子能顺利通过每一段回旋，不会有刷不到的位置。之前也见过不少做创意造型的吸管，为了追求视觉效果把管路做的七拐八拐，结果要么吸不动，要么洗不干净，用两次就扔了，这个造型在做的时候就平衡了视觉创意和实用属性，不会为了造型牺牲基本的使用功能。

从建模的角度说，整个模型只用了扫掠和倒圆角两个核心特征，参数化做的很全，管径、螺旋圈数、各段长度、曲率半径都留了参数接口，要是客户需要适配不同的杯型，或者调整螺旋的圈数做不同的造型变体，直接改参数就能重生模型，不用重新画草图，后续改型的效率很高。另外整个模型的外表面没有多余的凸起或者凹槽，做表面处理的时候不管是印logo还是做渐变色电镀，都能很方便的附着，不会因为结构凹凸导致印刷漏色或者电镀积漆。
