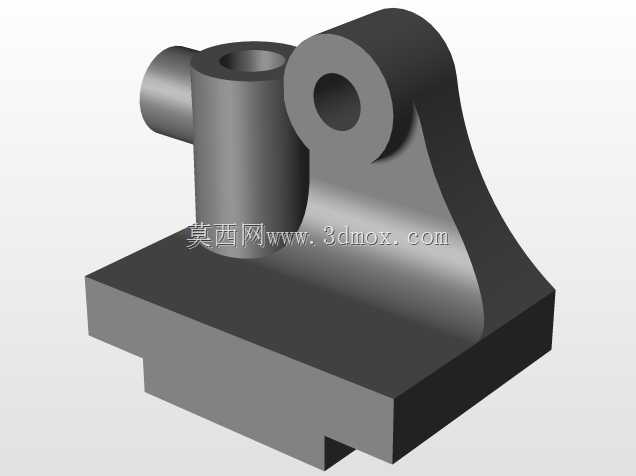

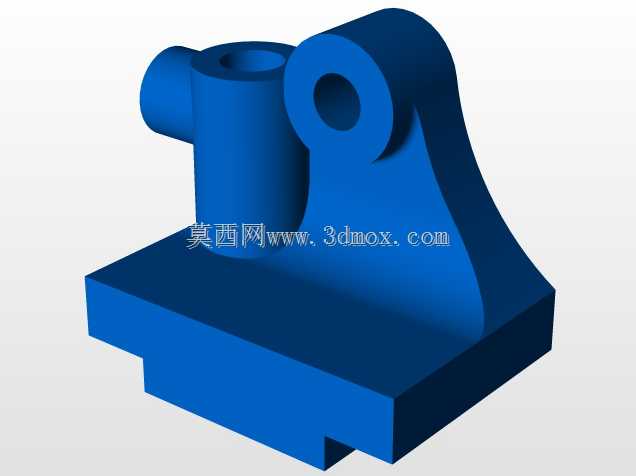

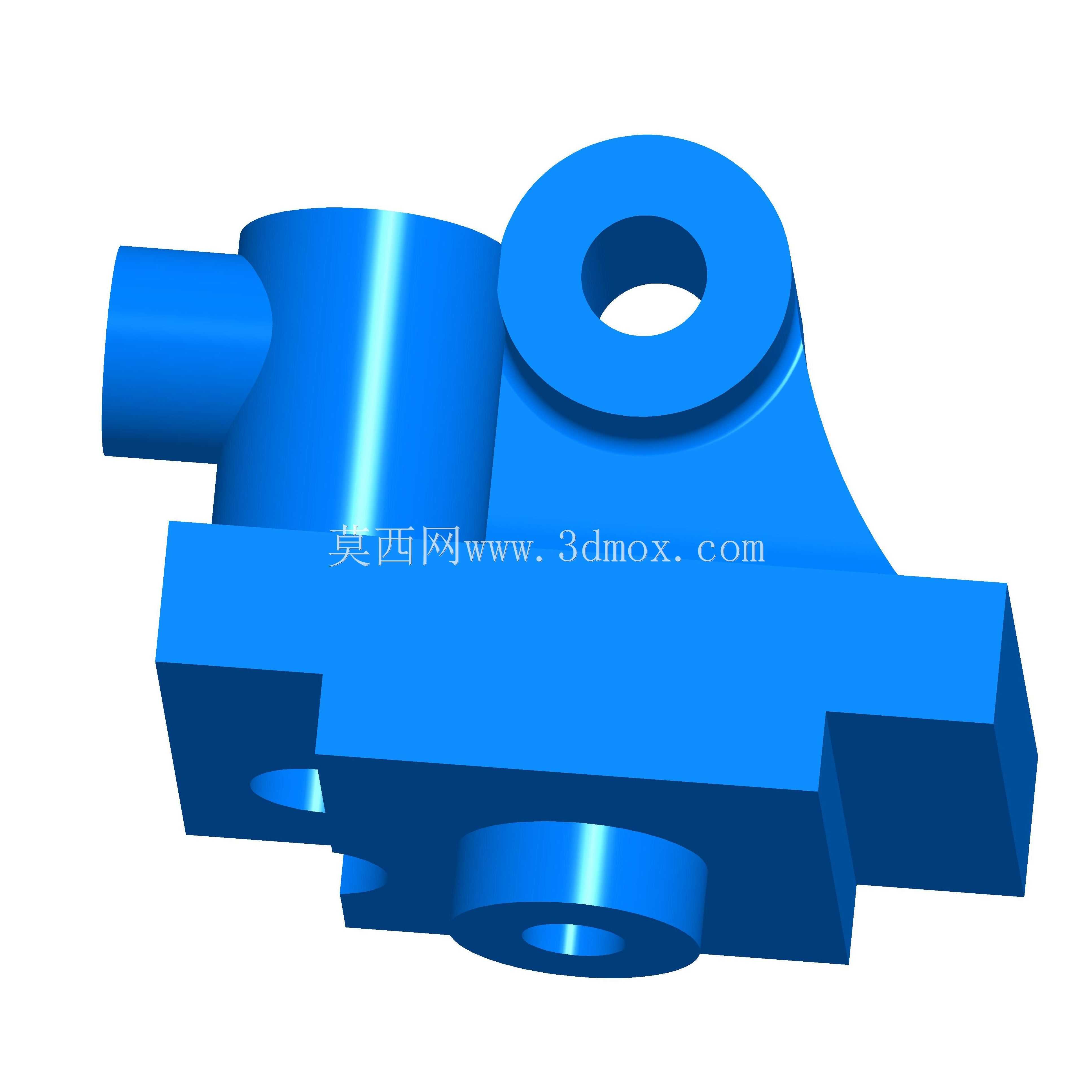

机床用床身支撑连接支架结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:327793
  • 机床用床身支撑连接支架结构设计
  • 机床用床身支撑连接支架结构设计
  • 机床用床身支撑连接支架结构设计
  • 机床用床身支撑连接支架结构设计

在金属切削机床的床身总成布局中,这类支撑连接支架承担着多模块衔接与载荷分散的核心作用,区别于一体式铸造床身的笨重结构,分体式支架可根据不同机型的装配需求调整安装位置,适配中小型车床、铣床的进给单元与主床身的连接场景,日常运行中需要承接进给模块的往复冲击载荷,同时保证各连接面的位置精度不发生偏移,避免因支架形变导致的导轨平行度超差问题。从结构功能来看,该支架上部设置的带通孔凸台用于铰接润滑管路的固定座或是行程限位组件的摆臂,通孔的同轴度公差控制在0.02mm以内,保证铰接件转动无卡滞;侧面伸出的圆柱凸台用于对接油路分油器的安装座,端面预留的密封槽可加装O型圈防止润滑油渗漏;下部的块状基座设置了多组沉头安装孔,可通过内六角螺栓与床身基体的T型槽锁紧,基座底部的凸起定位止口与床身的定位槽配合,可快速完成装配定位,减少人工打表找正的时间成本。设计阶段优先考虑了载荷传递路径的合理性,将上部铰接点的冲击载荷通过两侧的弧形加强筋直接传导至下部安装基座,避免应力集中在结构转角处,筋板的厚度设置为基座壁厚的0.8倍,既保证了刚性又不会过度增加零件重量;所有的外棱角都做了R2-R3的圆角过渡,一方面避免铸造过程中出现冷隔、缺料的缺陷,另一方面也防止装配过程中锐边划伤操作人员。安装边界方面,支架的总宽度控制在160mm以内,总高度不超过120mm,适配床身侧壁200mm间距的安装孔位,上部凸台的通孔直径为22mm,可配合直径20mm的铰接销轴使用,侧面圆柱凸台的外径为35mm,可对接通径10mm的油路分油器,下部基座的沉头孔深度为8mm,适配M10内六角螺栓的锁紧深度要求,安装后支架突出床身侧壁的尺寸不超过70mm,不会与周边的拖链、护罩等部件产生运动干涉。实际应用中,这类支架多采用灰铸铁HT200材质铸造,经过时效处理消除内应力后再进行机加工,关键安装面的平面度要求达到0.01mm,表面粗糙度控制在Ra1.6以内,保证连接后的接触刚度满足机床切削时的抗振要求;如果应用在高速高精度机床上,也可替换为球墨铸铁QT450材质,进一步提升零件的韧性和抗疲劳性能,应对更高频次的往复冲击载荷。结构设计时还预留了小型的传感器安装位,可在支架侧面加装温度传感器或是振动传感器,实时监测床身连接部位的运行状态,方便后期设备的 predictive maintenance 布局,不需要额外在床身上打孔安装支架,减少对床身基体强度的破坏。不同于通用的标准支撑座,该支架的结构完全匹配特定型号机床的床身布局,各凸台的位置、安装孔的间距都是经过整机装配验证的,不需要二次加工即可直接上线装配,大幅减少了生产现场的配作工作量,也降低了因现场配作导致的装配误差累积问题。
