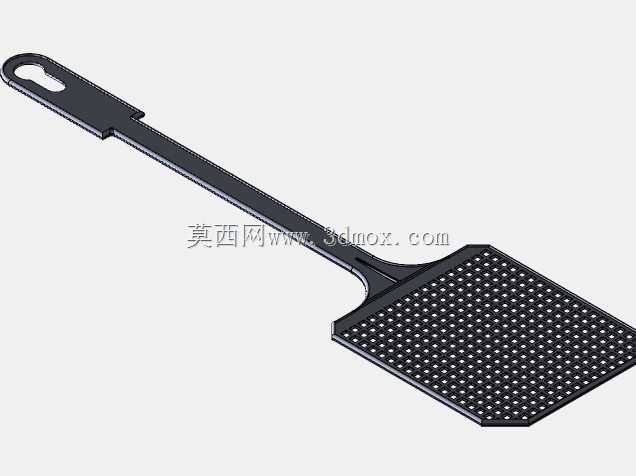

家用塑料苍蝇拍结构设计三维数模

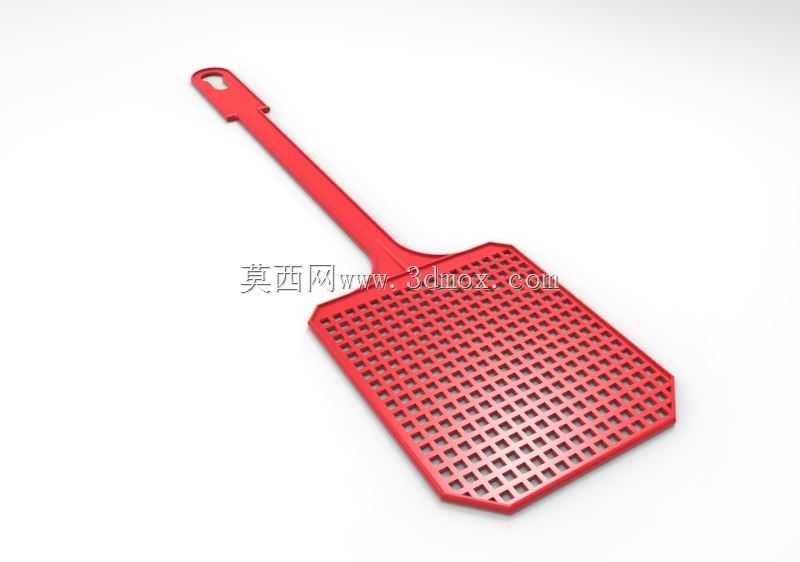

　　日常居家、餐饮后厨、农贸摊位这类需要快速控制飞虫密度的场景里，苍蝇拍是成本最低、无化学污染的物理灭虫工具，这款塑料苍蝇拍的结构设计完全围绕高频使用的实际需求展开，没有多余的装饰性结构，所有造型特征都服务于使用功能。先从使用场景的受力逻辑说起，挥拍时手腕施加的扭矩会通过手柄传递到拍面，拍面需要在快速挥动时保持足够的平面度，同时接触飞虫的瞬间要有适度的形变缓冲，避免硬接触导致的回弹让飞虫逃脱，也能减少拍击硬质台面时的结构断裂风险。拍面采用方形切角的轮廓，边角做了大圆弧过渡，没有尖锐棱角，日常存放时不会剐蹭衣物或者划伤皮肤，拍面布满均匀的方形网格孔，网格筋的宽度控制在1.2mm左右，孔格边长4mm，

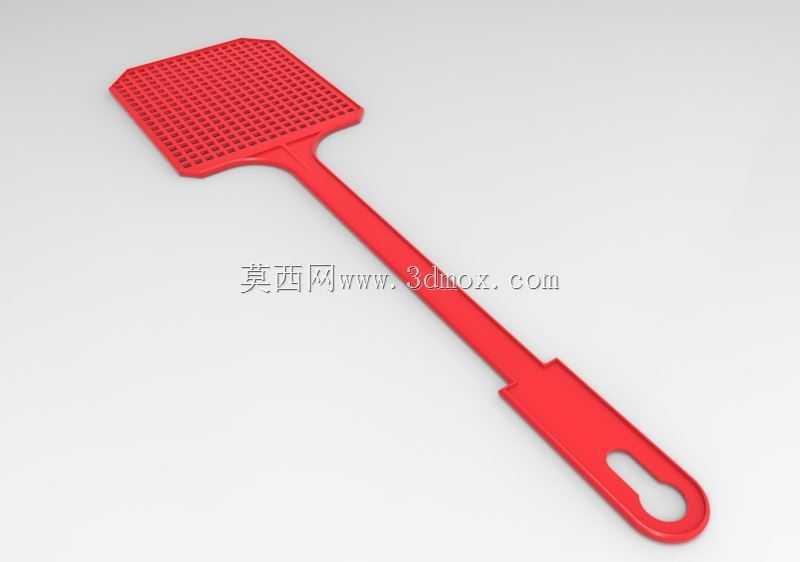

　　这种开孔率设计一方面能大幅降低挥拍时的空气阻力，让挥动速度更快，减少气流提前惊动飞虫的概率，另一方面网格的镂空结构能让拍击时的气流快速穿过，不会在拍面形成高压气团把飞虫推开，同时筋条的密集分布能保证接触飞虫时足够的击打覆盖密度，不会因为空隙过大漏过目标。拍面的边缘做了1.5mm的加厚围边，比网格筋厚0.3mm，这个加厚边能提升整个拍面的结构刚性，避免长期使用后拍面出现翘曲变形，保证拍面始终保持平整状态。手柄部分采用长条形流线造型，从和拍面连接的位置向末端逐渐收窄，握持段的截面是带圆弧过渡的扁椭圆形，贴合人手握持的掌型曲线，长时间握持挥拍不会硌手，手柄和拍面的连接位置做了渐变的加强过渡，没有直角转折，能有效分散挥拍时的应力集中，

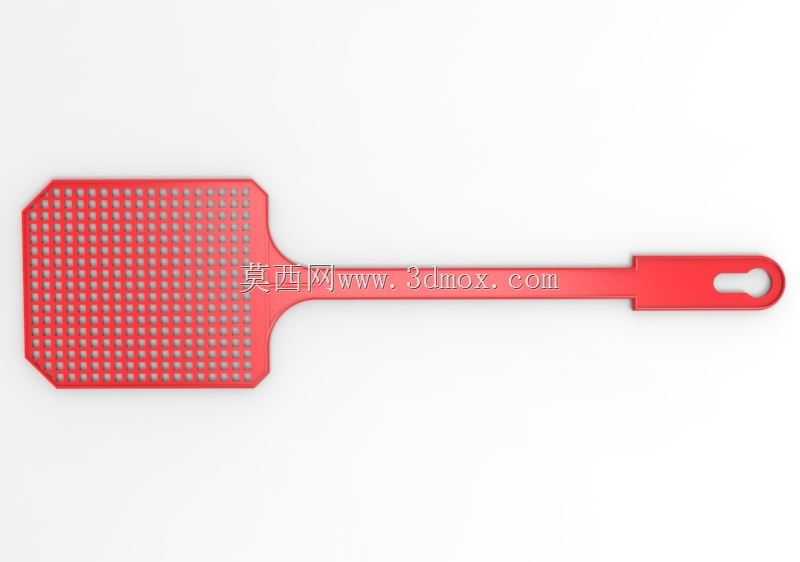

　　避免连接位置在反复受力后出现断裂。手柄末端设计了挂孔，挂孔的直径8mm，边缘做了圆弧翻边强化，日常不用时可以挂在墙面挂钩或者收纳杆上，不会占用台面收纳空间，挂孔的位置在手柄末端的中心线上，悬挂时整个拍子能保持自然垂直，不会歪斜滑落。整个产品采用一体注塑成型的工艺设计，所有筋位的拔模斜度控制在1.5度，没有倒扣结构，不需要复杂的抽芯模具结构，能大幅降低注塑生产的模具成本和成型不良率，壁厚整体控制在2mm均匀分布，网格筋和围边、手柄的壁厚差不超过0.5mm，能有效避免注塑成型时出现缩痕、缺胶或者翘曲变形的问题。从安装边界和尺寸适配来看，整个拍子的总长度控制在400mm左右，拍面的宽度120mm，长度140mm，手柄长度260mm，

　　这个尺寸比例刚好匹配普通人手臂挥动的发力区间，既不会因为太短需要凑近飞虫导致惊飞目标，也不会因为太长导致挥动时操控不灵活，拍面的厚度整体在3mm左右，加上网格的镂空结构，整体重量控制在30g以内，长时间使用手腕不会产生酸胀感。在材料选型的适配设计上，整个结构适配PP或者PE这类常用的日用塑料材质，这类材料有足够的韧性和抗冲击性，掉落在地面也不会轻易碎裂，耐日常的清洁剂腐蚀，后厨使用时可以直接用消毒水擦拭清洁，不会出现材质腐蚀开裂的问题。拍面的网格边缘没有飞边毛刺的设计预留，模具分型面设置在拍面的中线上，能保证成型后拍面两侧的网格边缘光滑，不会因为毛刺残留导致清洁时藏污纳垢，也不会在拍击时刮伤家具或者墙面。手柄的握持段没有设计额外的防滑纹路，因为光滑的塑料表面在日常使用中沾到少量油污或者水渍时也能保持足够的摩擦力，同时光滑表面更容易清洁，不会在纹路缝隙里残留污渍，更适合餐饮场所这类需要频繁清洁的使用场景。从结构可靠性来看，反复挥拍1000次以上的受力模拟下，手柄和拍面的连接位置最大应力远低于常用PP材料的屈服强度，不会出现疲劳断裂的问题，拍面在受到垂直方向的10N冲击力时，最大形变量不超过5mm，卸力后能快速恢复平整，不会出现永久变形。
