学生宿舍壁挂式摇头电风扇三维设计

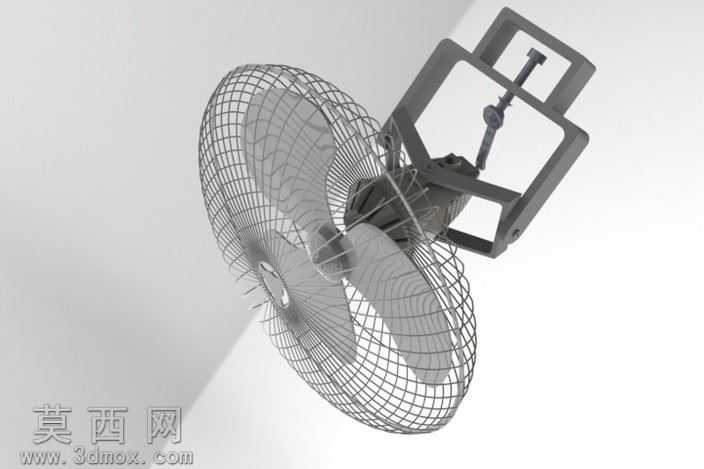

本作品为适配学生宿舍使用场景的壁挂式摇头电风扇三维模型，建模过程围绕宿舍狭小空间的使用需求展开，首先对整体结构进行拆解规划，将模型划分为防护网罩、扇叶组件、驱动电机舱、万向调节支架、壁挂固定夹座五大核心模块，在三维建模软件中先通过草图绘制各部件的基准轮廓，对扇叶部分采用曲面建模方式，依据轴流风叶的气动特性绘制叶型截面曲线，通过放样、曲面缝合命令生成流畅的叶身曲面，再对叶根与叶毂的衔接位置做圆角过渡处理，避免应力集中的同时还原真实扇叶的弧度细节。防护网罩部分采用环形阵列命令，先绘制单根径向网丝与环形加强筋的路径，通过扫描生成单根网丝实体后，按照均匀排布的间距完成径向与环向网丝的阵列，再对网丝交叉位置做布尔合并，还原金属网罩的细密格栅结构，同时控制网罩的整体厚度与镂空比例，兼顾防护安全性与通风效率。驱动电机舱部分采用实体建模方式，还原电机外壳的圆润造型，对电机转轴与扇叶的连接位、电机与支架的铰接位做精准的尺寸匹配，预留出摇头机构的装配空间。万向调节支架部分重点还原多轴铰接的结构细节，绘制调节螺杆、锁紧旋钮、铰接转轴的独立零件，通过装配约束还原支架可多角度俯仰、水平旋转的活动特性，壁挂固定夹座部分还原夹身的框型结构与锁紧螺栓结构，可适配宿舍床架、桌边等不同厚度的夹持位置。材质渲染阶段，为网罩赋予哑光金属材质，模拟铁艺喷塑的质感，扇叶赋予半透明磨砂塑料材质，还原常见塑料扇叶的视觉效果，电机舱与支架部分赋予深灰色硬质塑料材质，固定夹座部分赋予与支架一致的工程塑料材质，通过打光调整突出各部件的结构层次，整体模型严格遵循真实宿舍风扇的尺寸比例，各部件的装配关系完全还原实物结构，可用于小家电结构展示、宿舍场景搭建等用途。
