电脑CPU散热排气风扇组件结构设计

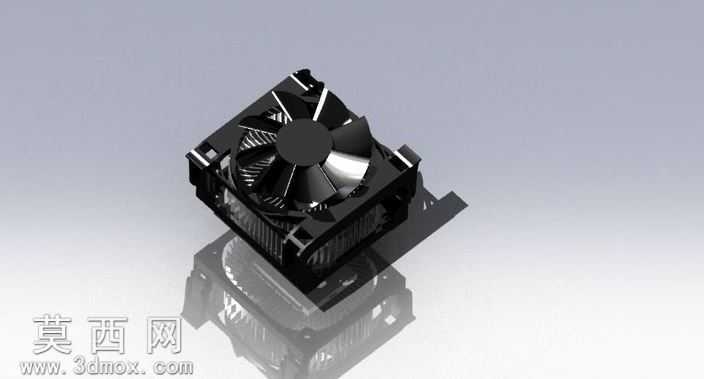

本作品为电脑CPU配套使用的排气散热风扇组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循电脑硬件散热组件的实际装配逻辑，对每一处结构细节都做了精准还原。建模阶段首先完成散热底座的结构绘制，底座采用适配主流CPU安装规格的方形结构，预留了标准扣具安装位，保证后续装配时能够与CPU表面紧密贴合，降低热阻提升导热效率。随后完成散热鳍片组的建模，鳍片采用等间距平行排布结构，每一片鳍片的厚度、间距都经过合理设定，既保证足够的散热接触面积，又不会因为鳍片过密阻碍空气流通，鳍片与底座的连接结构做了一体化处理，模拟真实产品的穿片或焊接固定结构，避免出现结构松动的设计缺陷。扇叶部分采用七叶轴流扇叶结构设计，建模时对扇叶的曲面弧度做了精细化调整，每一片扇叶都带有合理的倾角，能够在转动时形成稳定的定向气流，将鳍片上携带的热量快速排出，扇框部分做了圆角过渡处理，既降低转动时的风切噪音，也能提升整体结构强度。组件的扣具结构完全适配主流主板的安装孔位，建模时还原了卡扣的弹性结构与安装导向位，能够实现免工具快速拆装。渲染阶段采用哑光黑色工程塑料材质模拟扇叶与扇框的外观质感，鳍片部分采用金属铝材质，添加细微的金属拉丝纹理还原真实散热片的表面效果，底座部分添加镜面抛光的金属质感，模拟与CPU接触的导热面工艺。整体渲染采用柔和的影棚布光，通过反射效果突出组件的结构层次，清晰展现各部件的装配关系与结构细节。设计过程中充分考虑风冷散热的气流路径，让风扇产生的气流能够完整穿过整个鳍片组，避免出现散热死角，同时兼顾结构的紧凑性，不会占用过多机箱内部空间，适配常规塔式风冷散热的尺寸规格，整体结构完整无冗余设计，各部件之间的装配间隙符合实际生产的公差要求，可直接用于散热结构原理演示、装配教学参考等场景。
