基尔埃托足球俱乐部徽章立体造型设计

这款立体标识的设计，最初是面向体育场馆标识系统、俱乐部周边衍生产品开发的实际需求展开的，在做结构拆解之前，首先要明确它的实际应用场景：既可以作为俱乐部主场场馆外立面的嵌入式标识构件，也能等比例缩小后制作成纪念徽章、桌面摆件、球迷周边产品的母模，甚至可以适配赛事宣传物料的立体视觉元素使用，不同应用场景下的安装边界和尺寸公差要求差异较大，建模阶段就需要预留足够的缩放适配余量。

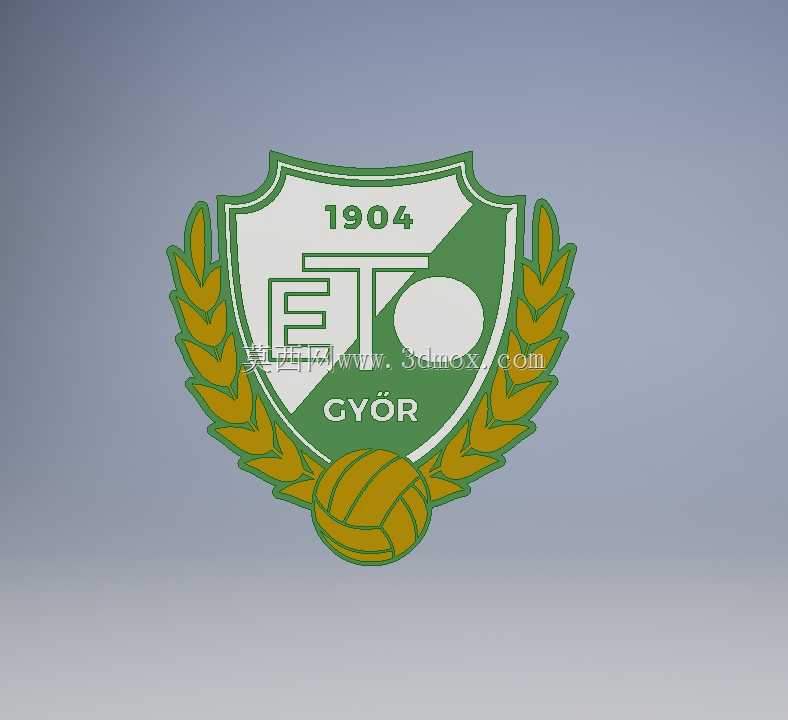

从外形结构来看，整体采用对称式盾形作为主体轮廓，盾形边缘做了双层凸起的包边处理，这种结构设计一方面是还原传统体育徽章的视觉识别特征，另一方面在实体加工时，双层包边可以提升薄型构件的整体结构强度，避免大尺寸安装时边缘出现翘曲变形。盾体内部做了斜向分色面的结构拆分，斜向分割线从盾形左上区域延伸至右下区域，分割后的两个面预留0.3mm的高度差，后续无论是做喷涂分色还是多材质拼接，都能依靠结构本身的台阶实现精准定位，不需要额外增加定位治具，能有效降低后续加工的装配难度。

标识上部的数字字符、中部的字母组合以及下部的地名文字，全部采用凸起浮雕结构，浮雕高度根据整体尺寸按比例设置，当整体模型缩放至100mm整体高度时，字符凸起高度控制在1.2mm，这个高度既能保证字符的识别清晰度，又不会因为凸起过高在搬运、安装过程中出现磕碰掉角的问题。盾形两侧的麦穗装饰元素，做了分层的叶片结构处理，每一片麦叶都有独立的曲面弧度，不是简单的纹理贴图，这种实体化的叶片结构在做金属铸造或者亚克力雕刻时，能呈现出更自然的光影层次，不会出现平面纹理的呆板感。

底部的足球造型，严格按照传统足球的多边形拼接结构做了分块处理，每一块多边形拼接面都做了微弧处理，和上部盾形、两侧麦穗的衔接位置做了R2的圆角过渡，避免不同结构衔接处出现应力集中的问题，如果采用注塑工艺生产小尺寸周边产品，这个圆角过渡也能提升熔体在模腔里的流动顺畅度，减少缺胶、熔接痕的工艺缺陷。

建模过程中，所有曲面都做了连续性检查，相邻曲面之间保持G2连续，避免后续做数控加工时出现刀路顿挫的问题，同时所有凸起结构的拔模角度统一设置为3度，不管是采用铣削加工制作金属标识，还是开模生产塑胶周边，都能顺利脱模，不需要二次修整拔模斜度。考虑到不同安装场景的需求，模型背部预留了两种安装结构的适配位：如果是墙面固定安装，可以在背部预留的沉孔位安装膨胀螺丝挂点，沉孔深度可以根据安装墙面的平整度调整，保证安装后标识和墙面贴合紧密；如果是制作桌面摆件，背部的平面结构可以直接粘接底座，不需要额外做结构修改。

在细节处理上，麦穗和盾形的衔接位置没有做简单的布尔合并，而是做了嵌入结构，麦穗的根部嵌入盾形侧边的包边内部0.8mm，这种结构在实体化之后，不会出现衔接处的缝隙，也能提升麦穗部分的连接强度，即使受到侧向的磕碰力，也不会从衔接位置断裂。字符部分的笔画转角全部做了R0.5的圆角处理，避免尖角位置在加工时出现刀具崩损，同时也能提升日常使用时的耐磨性能，不会因为长期擦拭出现尖角掉漆的问题。

针对不同的加工工艺，模型的结构也做了对应的适配：如果采用金属3D打印制作大尺寸场馆标识，所有壁厚都控制在2mm以上，内部可以做轻量化的网格填充，在保证结构强度的前提下降低整体重量，减少安装时的承重负担；如果采用亚克力激光切割粘接制作宣传用立体字，每个拆分的部件都预留了0.1mm的粘接间隙，组装时可以依靠公差配合实现预定位，提升组装效率。
