重载货运车辆底盘车架结构设计

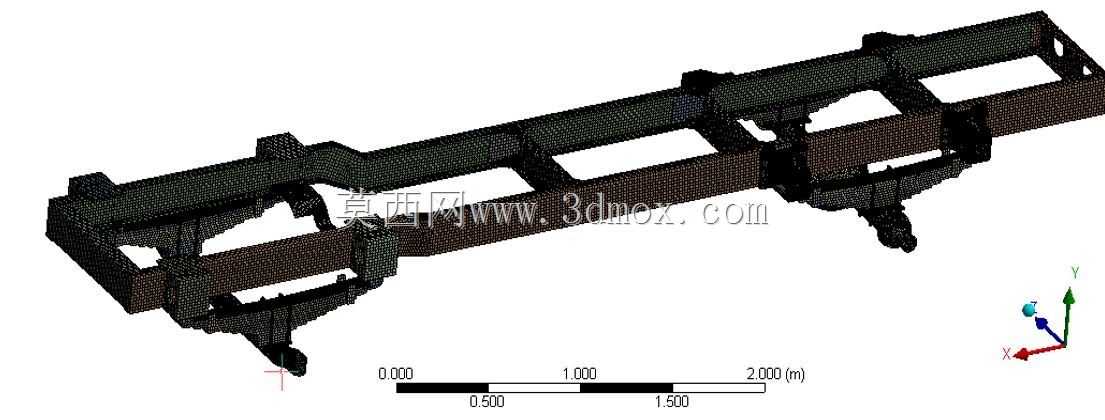

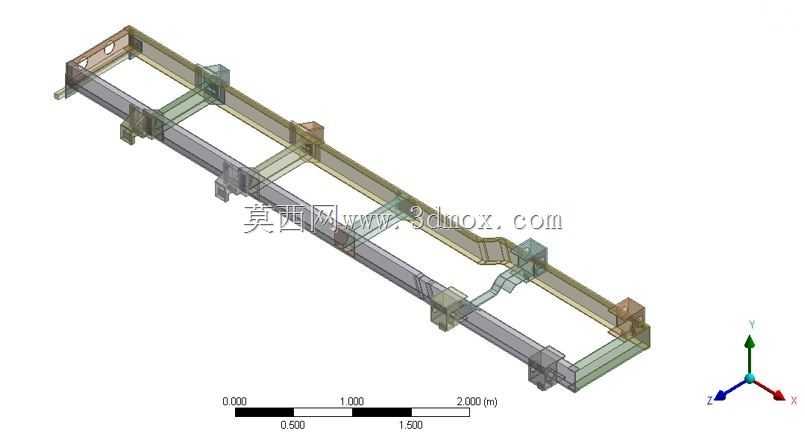

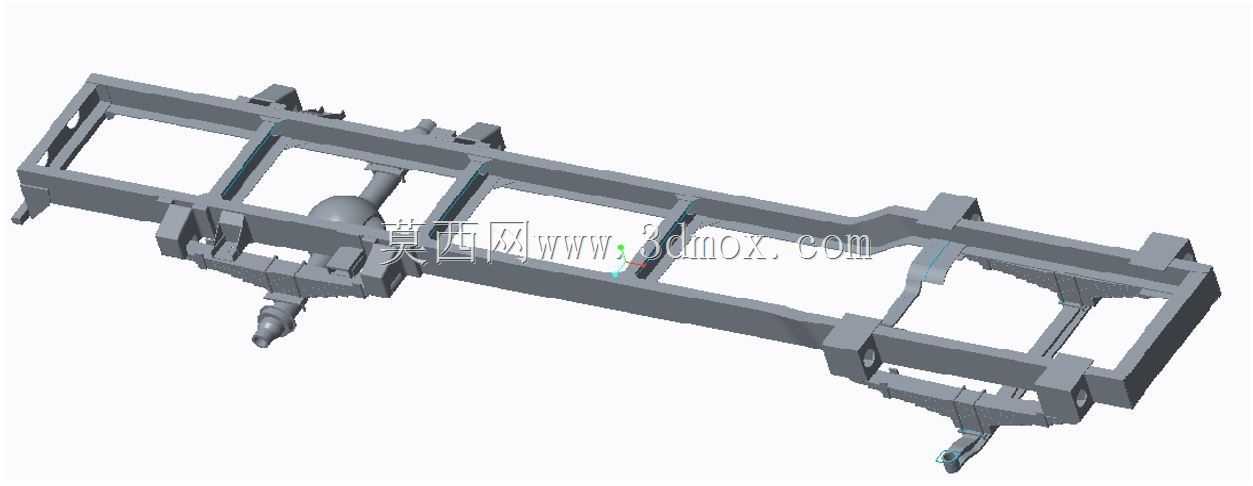

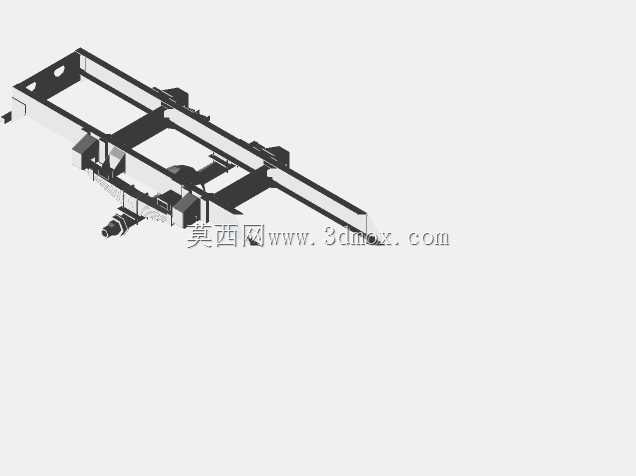

　　在商用车整车结构体系中，底盘车架是承接全部上装载荷、传递行驶动力、固定行走与附属部件的核心承载基体，本次呈现的车架结构针对总质量12吨以上的中重载货运场景开发，适配城乡建材运输、城际零担配送、工程物料转运等多种常规货运作业工况，可直接作为栏板货箱、仓栅上装、冷藏保温厢等不同上装形式的安装基体使用。从结构布局来看，该车架采用边梁式梯形承载架构，左右两根纵梁沿整车长度方向布置，根据不同位置的载荷分布差异做了变截面设计，在悬架安装、车桥固定、牵引连接等应力集中区域，纵梁截面高度做了针对性提升，搭配多道等间距布置的横梁形成封闭的框式承载结构，横梁与纵梁的连接位置预留了标准安装孔位，可适配不同轴距的车型配置调整需求，

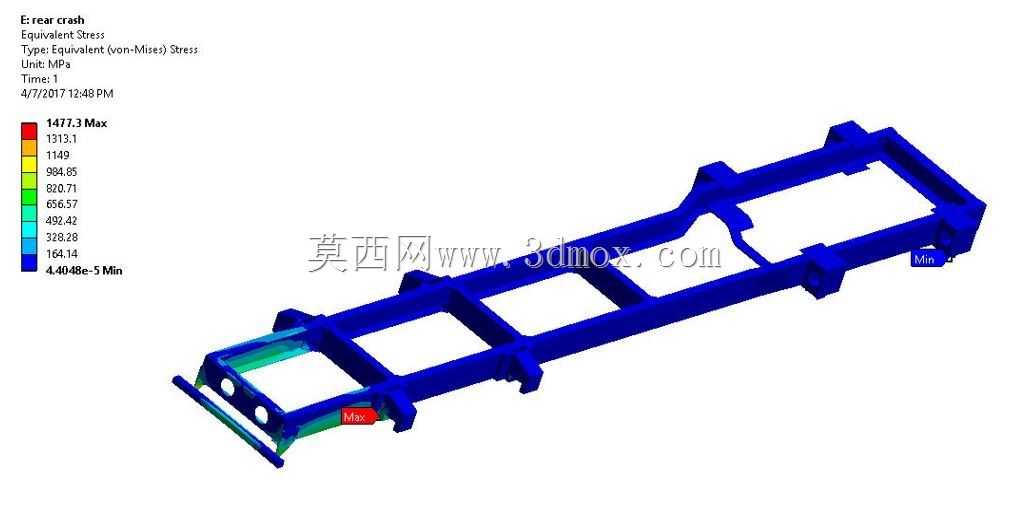

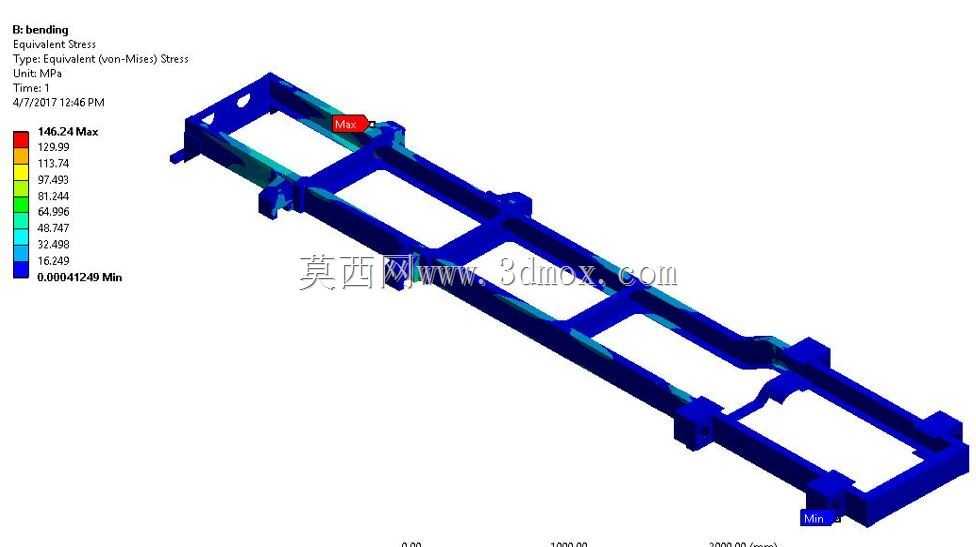

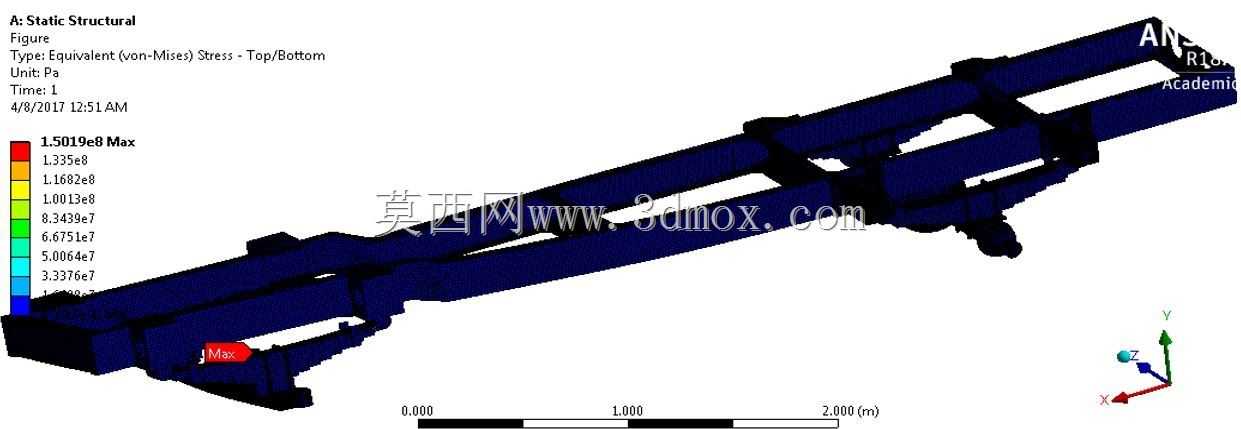

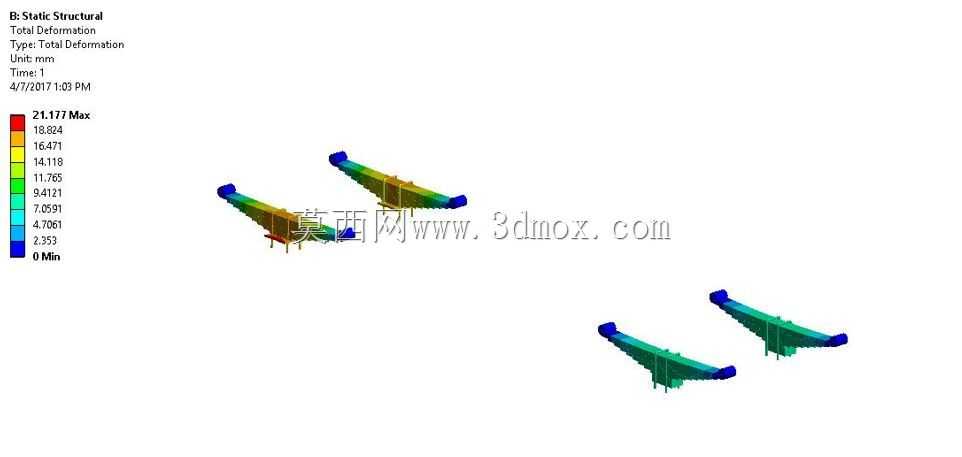

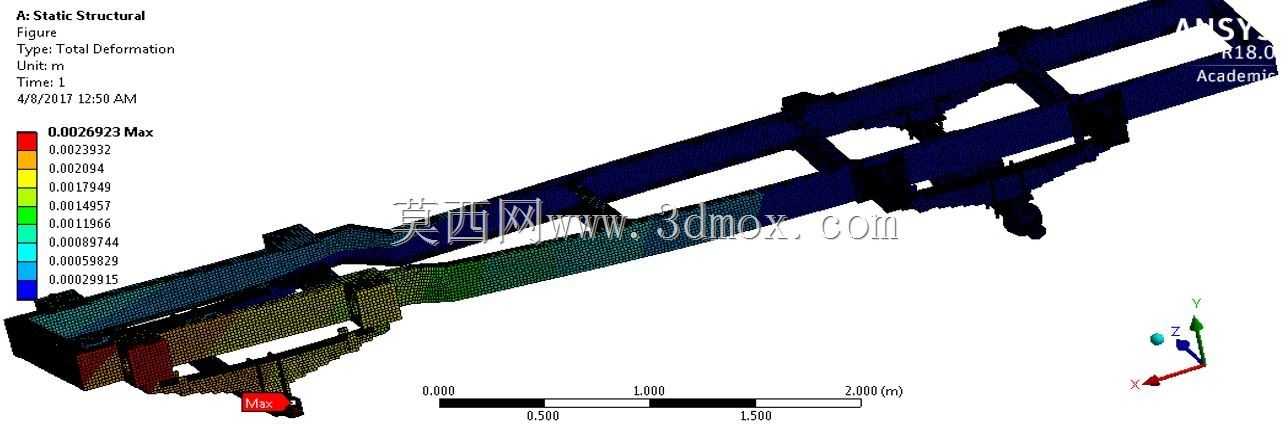

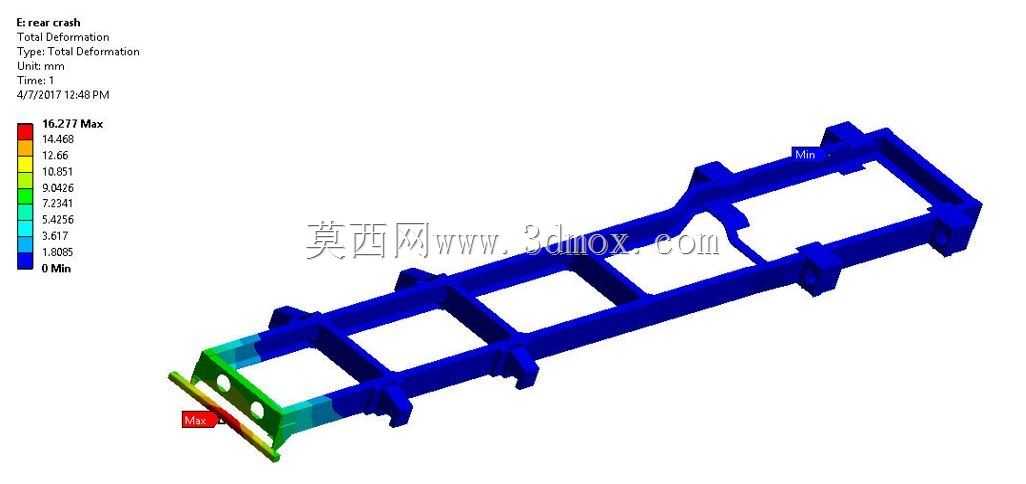

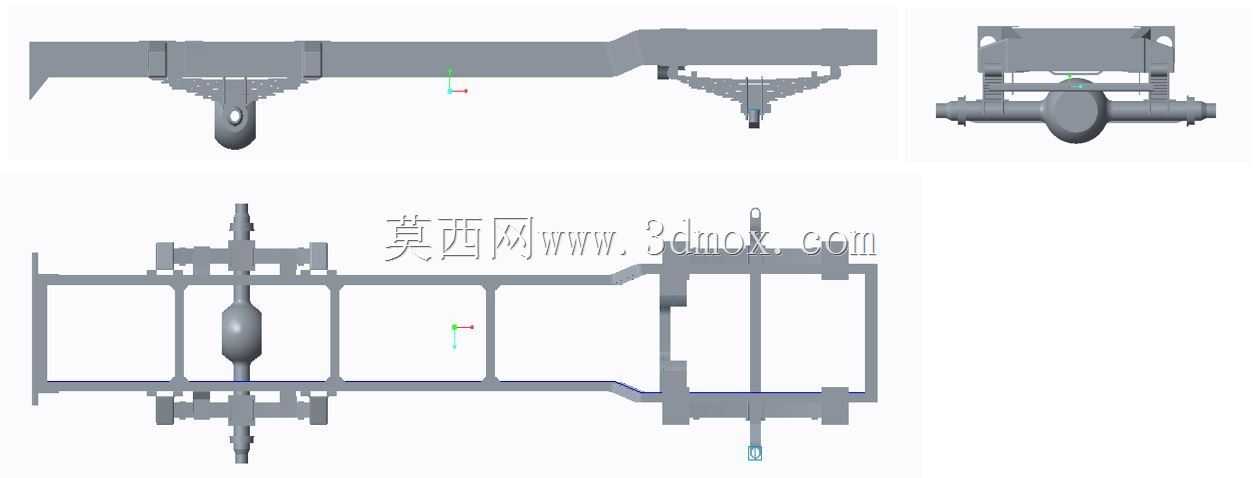

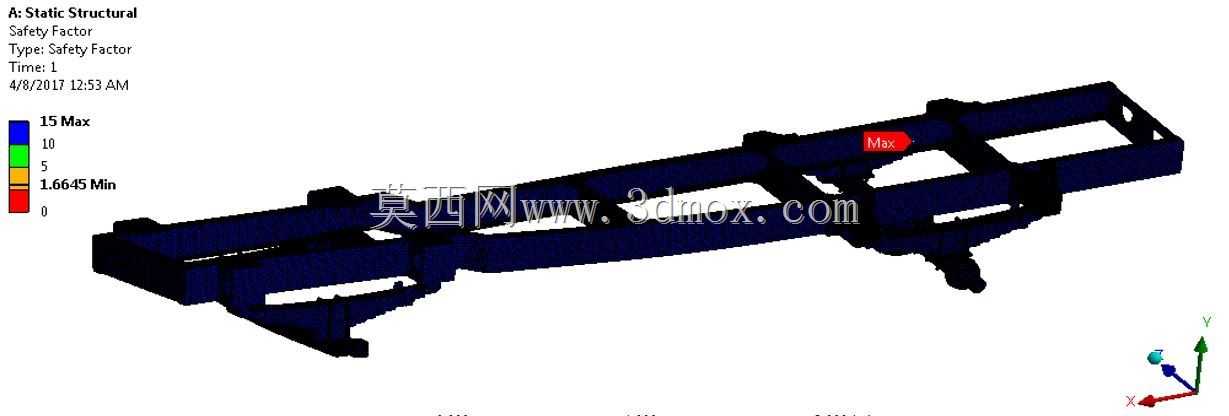

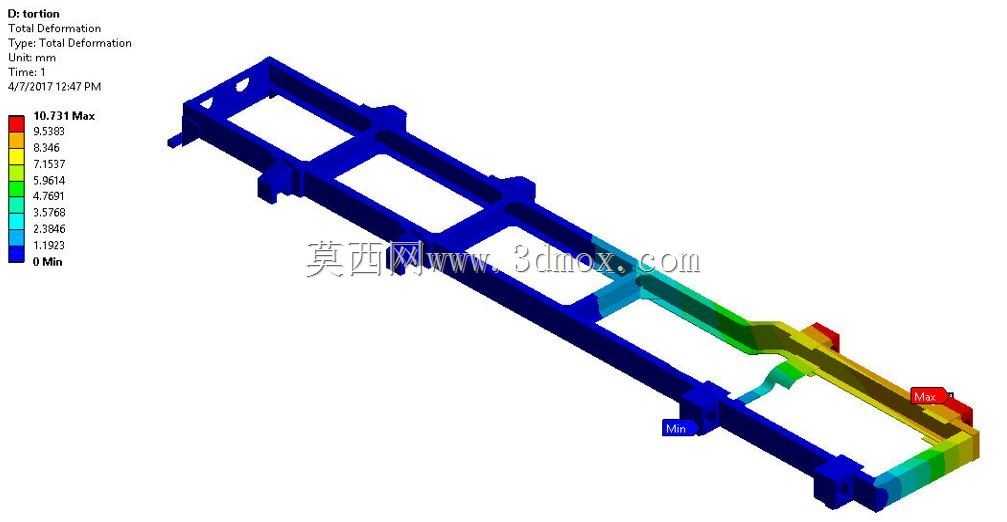

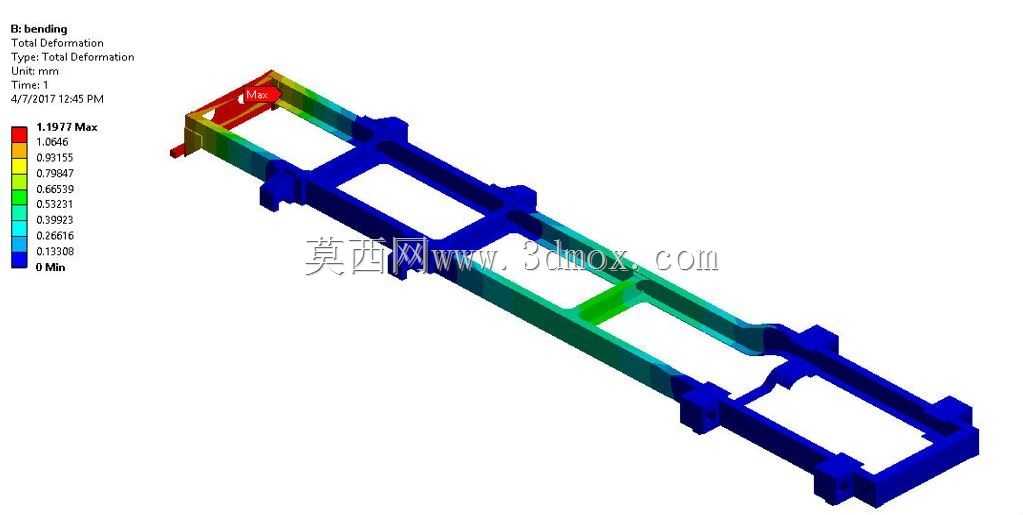

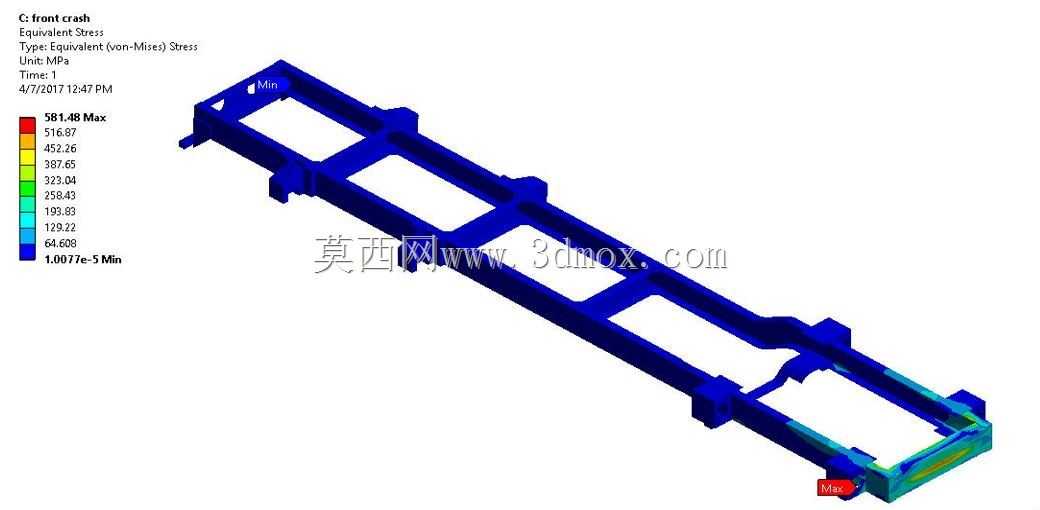

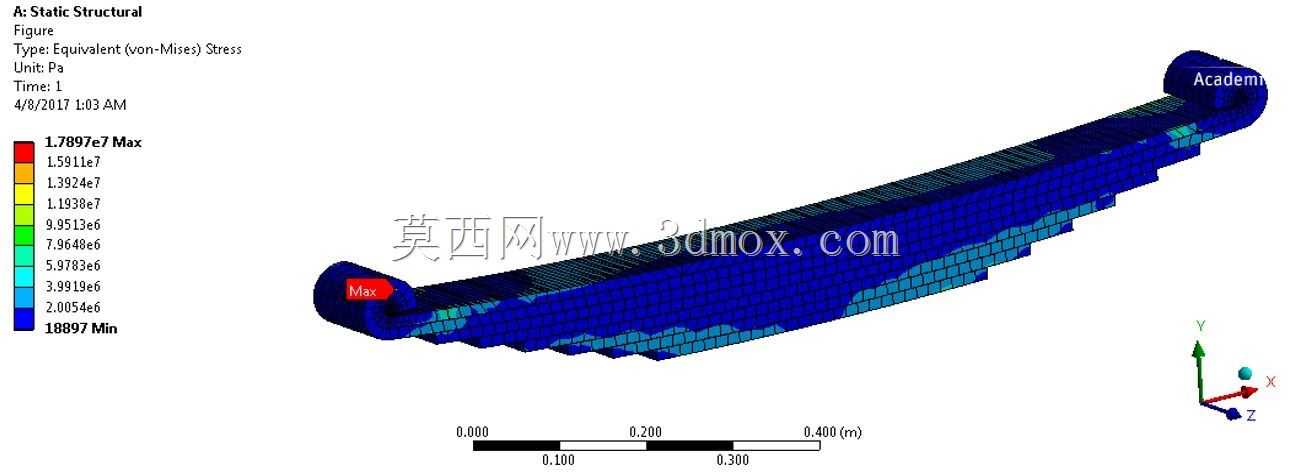

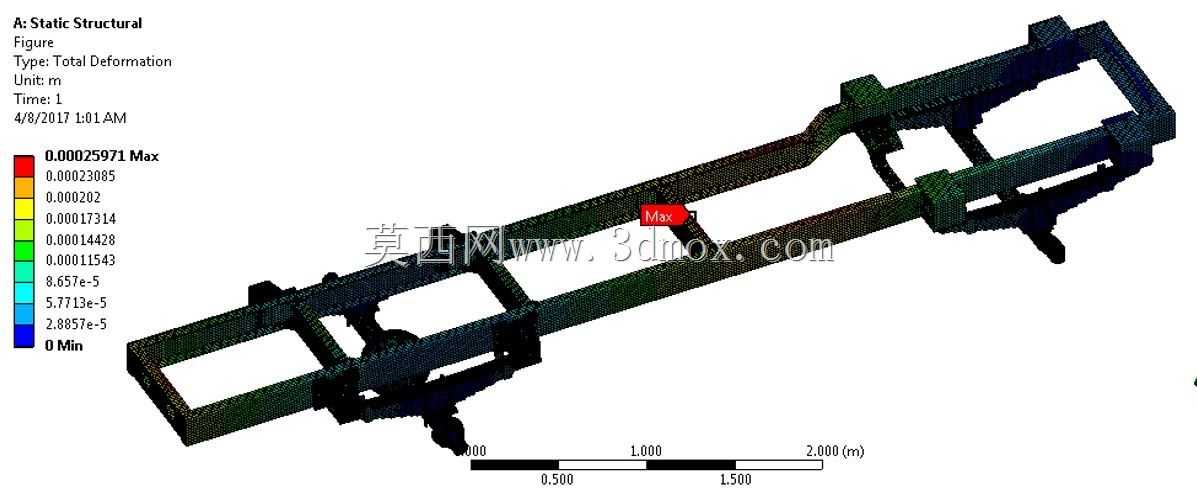

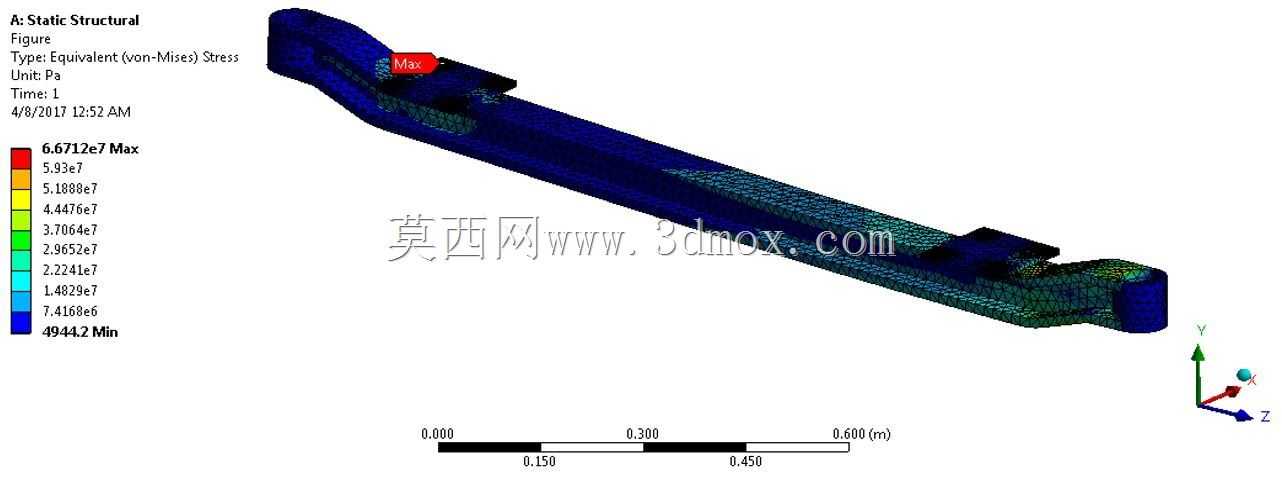

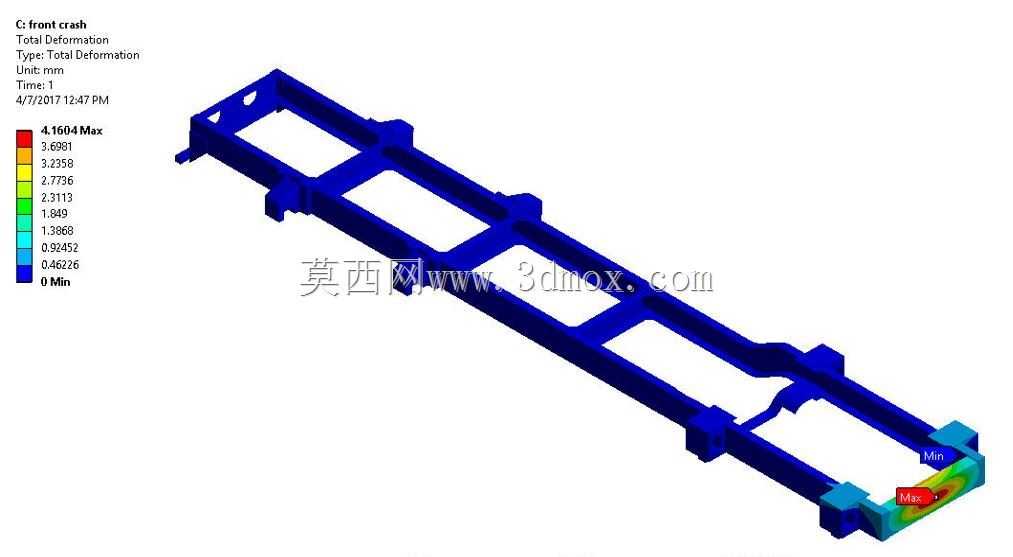

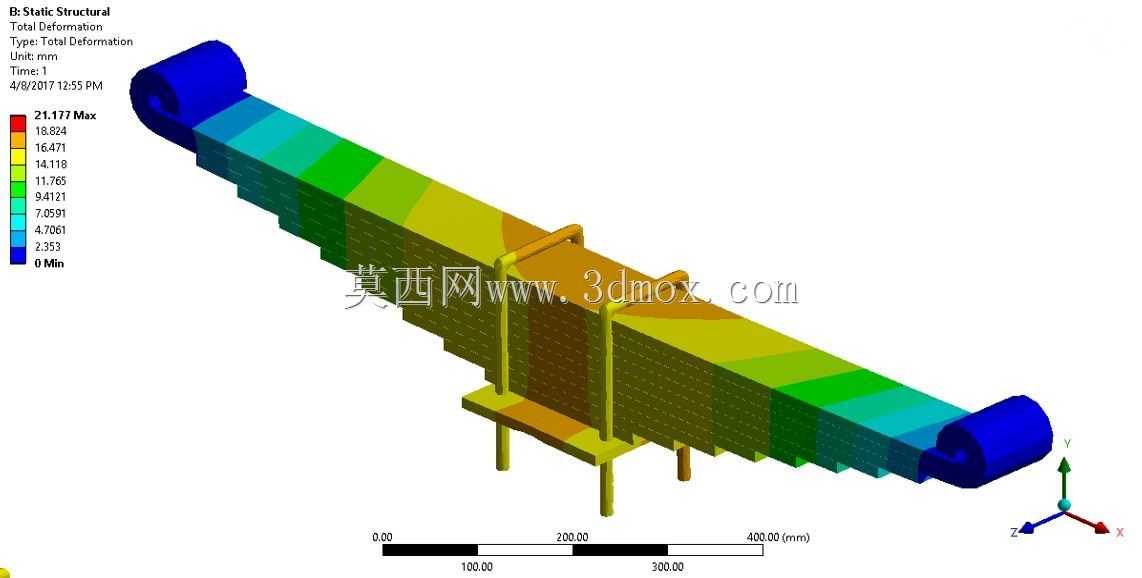

　　无需对纵梁主体做二次切割修改。设计过程中首先完成了满载弯曲、满载扭转、紧急制动、极限转向等多工况的载荷校核，所有结构尺寸的设定均以12吨额定承载下的应力安全系数不低于2.5为基准，针对前钢板弹簧支座的安装结构做了专项优化，调整了支座与纵梁的连接面尺寸，增加了局部加强筋结构，避免长期交变载荷下出现支座焊缝开裂、连接螺栓剪断的失效问题。在安装边界的设定上，严格保证前轴、后轴的安装定位基准在俯视图、左视图、右视图三个投影视角下处于同一轴线，同轴度公差控制在0.8mm以内，避免出现车桥偏斜导致的轮胎异常磨损、行驶跑偏、制动跑偏等问题。纵梁上预留的安装孔位采用标准化孔径设计，可直接适配常规规格的钢板弹簧悬架、制动管路固定支架、燃油箱安装支架、

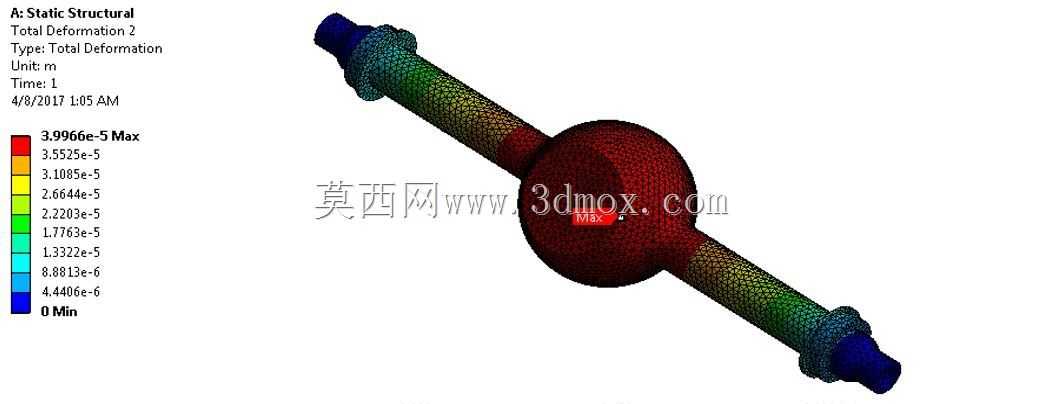

　　储气筒固定支座等通用部件，减少后续改装过程中的非标加工工作量。车架前部预留了转向机构、前防护装置的安装空间，后部预留了牵引装置、后防护结构的安装位置，侧部的孔位可根据不同上装需求灵活布置侧防护、电瓶箱、尿素箱等附属部件。从实际使用场景出发，该车架结构充分考虑了非铺装路面的冲击载荷影响，在悬架连接位置的横梁采用了箱型截面设计，相比传统槽型横梁抗扭刚度提升40%以上，可有效缓冲恶劣路况下的路面冲击，降低车架整体的应力集中水平。在行走系统的匹配上，车架的轮距安装基准适配国内重载商用车的通用轮距参数，可直接匹配常规规格的钢制车轮与载重轮胎，驱动桥的安装位置预留了传动轴的运动避让空间，避免车辆在极限跳动工况下出现传动轴与横梁干涉的问题。

　　设计过程中同步考虑了整车维修便利性，所有需要定期检查的连接位置均预留了足够的操作空间，无需拆卸周边大部件即可完成螺栓紧固、支座检查等日常维保作业，车架表面的结构过渡位置均做了圆角处理，避免应力集中的同时，也便于后续做防腐涂装处理，提升车架在潮湿、多盐雾等复杂使用环境下的使用寿命。对于结构设计从业者而言，该车架的载荷分配思路、变截面设计逻辑、安装基准的统一设定方式，都可以作为同类商用车底盘开发的参考，尤其是针对钢板弹簧支座的优化设计、车桥同轴度的控制方法，可直接迁移到同级别载重车型的底盘结构设计中，减少前期方案验证的重复工作量。
