流体管路用直角式手动截止旋塞结构

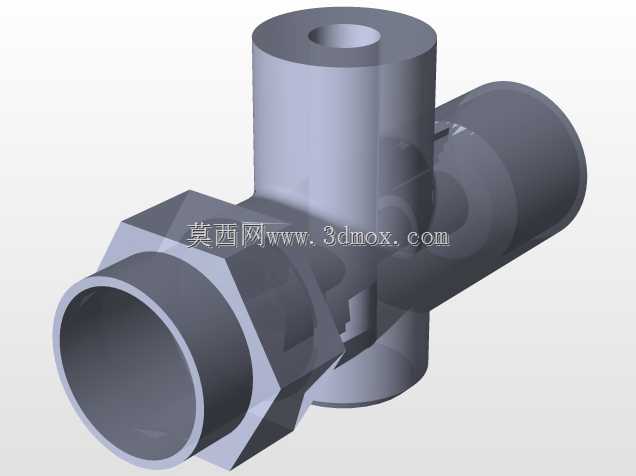

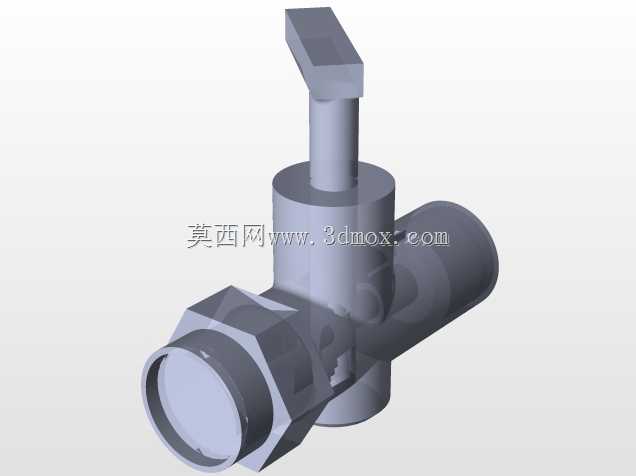

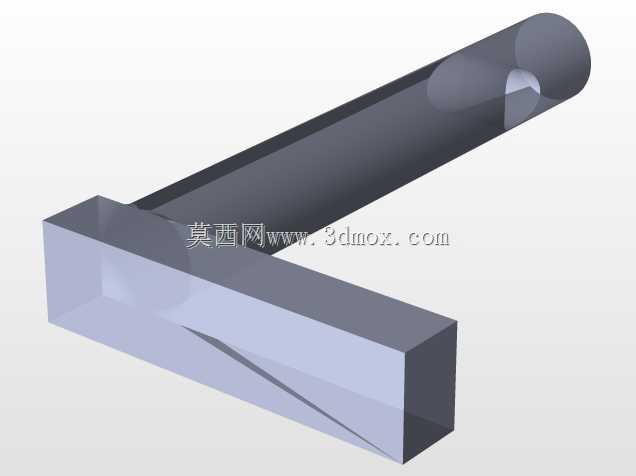

在流体输送管网的支路节点、实验台流体分配工位、小型化工试验装置的管路布局中，这类直角通路的手动旋塞结构是非常常见的流体控制元件，不同于直通式阀门需要沿管路轴向排布的安装要求，直角结构可以直接完成管路90度转向处的通断控制，省去额外的弯头配件，减少管路接头的泄漏风险点，尤其适合安装空间局促、管路需要转向排布的场景，比如台式流体实验装置的台面下方管路排布、小型液压试验台的支路控制、家用净水设备的管路切换节点都能见到这类结构的应用。从实际功能来看，这类旋塞的核心作用是通过顶部手柄的90度旋转，带动内部的塞体转动，实现管路通路的全开或者全闭，部分同结构优化款也可以通过调整旋转角度实现流量的线性调节，相比螺纹升降式的截止阀，它的操作行程更短，只需要转动四分之一圈就能完成开关动作，在需要快速切断流体的工况下操作效率更高，而且塞体与阀体的配合面是锥面贴合结构，密封面的接触压力均匀，在低压流体输送场景下的密封可靠性表现稳定，不管是输送常温清水、低压气体，还是粘度不高的轻质油品，都能保证长期使用的密封效果，不会出现普通闸阀常见的阀杆填料泄漏问题。从设计思路上拆解这个结构，首先要考虑的是安装边界的适配性，阀体两个连接端采用外螺纹加六角拧动面的结构，安装时可以用普通开口扳手直接卡住六角部位施加扭矩，不需要额外的工装夹持阀体主体，避免安装过程中阀体受力变形影响内部塞体的配合精度；顶部的手柄采用扁平长条形结构，转动时的力臂长度足够，操作人员不需要借助加力杆就能手动完成带压状态下的开关操作，手柄的转动角度做了机械限位，只能在全开和全闭的90度范围内转动，避免操作时旋转过度导致塞体错位、密封失效。在尺寸设计上，阀体的主体圆柱段直径要匹配对应通径的管路承压要求，壁厚按照低压管路的耐压标准计算，保证1.6MPa工作压力下不会出现阀体开裂或者变形；两个连接端的螺纹规格遵循普通管路螺纹标准，和同通径的管路接头可以直接互换，不需要定制转接头；顶部阀杆的伸出长度做了严格控制，既保证手柄转动时不会和阀体周边的管路、安装架产生干涉，又不会因为伸出过长导致阀杆受外力碰撞出现弯曲变形。在结构细节上，塞体和阀体的配合锥度经过匹配设计，既保证转动时的摩擦力适中，操作手感不卡顿，又能保证密封面有足够的贴合压力，不需要额外加装密封垫片就能实现密封；阀体底部的封堵结构采用和主体一体成型的设计，减少一个横向的泄漏点，相比多段拼接的阀体结构，零件数量更少，装配工序更简单，批量生产时的成本控制更有优势。实际选型应用时，要注意这类结构的适用压力范围，它更适合低压流体输送场景，如果是高压管路使用，需要加大塞体的配合锥面长度，增加密封面的接触面积，同时要在阀杆部位增加压紧结构，保证高压下塞体不会被流体压力顶起导致泄漏；安装时要注意两个连接端的轴线垂直精度，保证和管路对接时不会产生额外的安装应力，避免长期受力导致阀体螺纹部位开裂；日常维护时只需要定期在阀杆和塞体的配合面涂抹少量润滑脂，就能保证转动操作的顺畅性，不需要频繁拆解更换密封件，维护成本远低于结构复杂的多通路控制阀。
