生化需氧量检测用球形污水采样装置

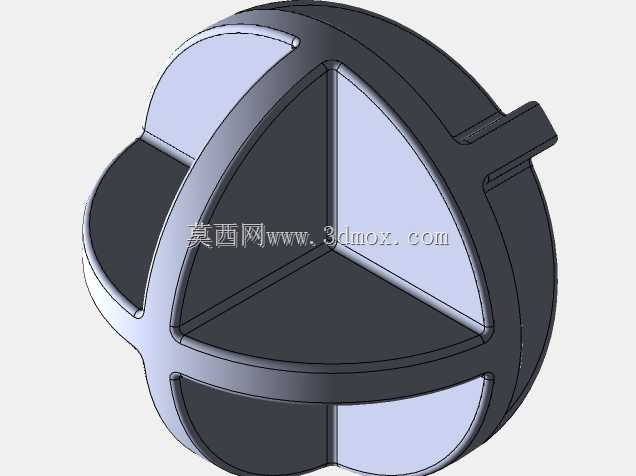

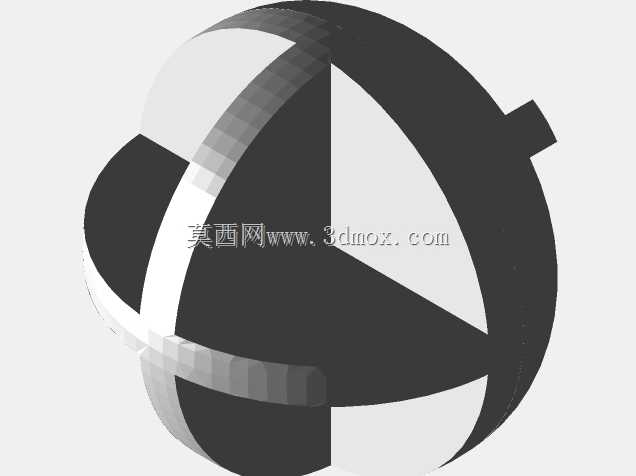

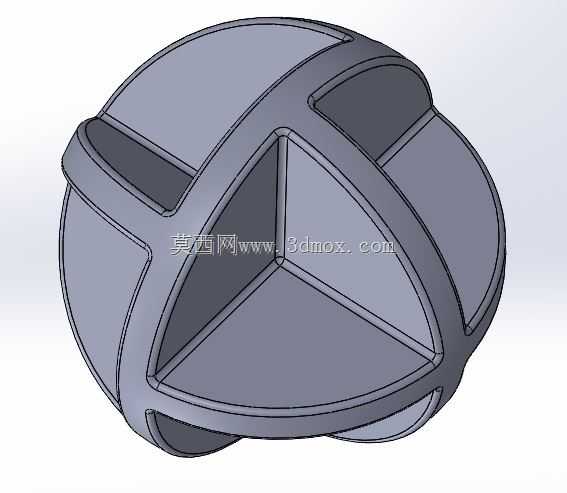

　　在城镇污水处理厂的生化池水质监测环节，五日生化需氧量（DBO5）是判断水体可生化性、污泥活性与处理工艺效能的核心指标，这类检测对采样容器的流场适配性、水样留存稳定性有极高要求，常规敞口采样瓶在曝气池湍流环境中容易混入表层浮渣，且无法在指定水层完成定点水样封存，这款球形采样装置正是针对这类现场检测痛点开发的专用采样配件。从结构设计来看，整体采用正球形壳体作为主体框架，三条沿球面经线方向分布的加强筋将球面均匀分割为三个独立的扇形开口区域，筋条与壳体一体化成型，既保证了整体结构的抗冲击强度，也让装置在水中下沉过程中能顺着筋条的导流面快速排开周边水体，避免下落过程中不同水层的水样提前混入腔体。内部采用三等分独立仓室设计，

　　每个仓室对应一个扇形开口，仓室之间的分隔板沿球体径向布置，交汇于球心位置，这种分仓结构可以在一次下潜过程中同时采集三个平行水样，省去多次重复采样的操作步骤，也能避免单次采样的偶然性对检测结果造成干扰。在实际现场使用时，装置可配合配重块调整整体密度，根据检测需求下沉至曝气池的好氧区、缺氧区或是二沉池的指定水层，到达预设深度后，可通过配套的拉索触发仓门的闭合机构，三个扇形开口处的弧形仓门会沿筋条上的导向槽滑动闭合，将对应水层的水样完全封存在独立仓室内，上浮过程中不会与上层水体发生交换，保证采集到的水样完全对应目标检测层位。外形尺寸方面，球体整体外径控制在120mm，这个尺寸既可以保证单仓200ml左右的采样容积，

　　满足DBO5检测对水样量的要求，也不会因为体积过大导致下潜过程中流阻过高，筋条的凸起高度为8mm，闭合状态下仓门外表面与球面齐平，不会出现突出的卡滞结构，在穿过曝气池的填料间隙或是采样口格栅时不会发生勾挂。安装边界上，球体顶部预留有标准的M8螺纹连接孔，可以直接适配常规水质采样杆的通用接头，不需要额外加工转换配件，仓门的触发机构采用内置式弹簧结构，外部没有突出的拨杆或是卡扣，日常存放时可以将仓门锁定在开启状态，使用前不需要额外调试，采样完成后可以直接从开口处倒出水样，弧形的内壁没有清洁死角，用实验室纯水冲洗后即可重复使用，不会残留上次采样的水样造成交叉污染。不同于常规的硬质采样瓶，这款球形结构在落入水中时不会产生明显的水流冲击扰动，

　　不会把池底沉积的污泥搅起混入水样，筋条的导流设计也让装置在下潜时姿态更稳定，不会出现侧翻或是打转的情况，即使在曝气强度较高的好氧池内，也能保持垂直下沉的姿态，保证三个仓室的进水速率一致，采集到的水样平行性更好。在结构强度校核阶段，球面壳体采用2mm的均匀壁厚设计，配合三条径向加强筋，整体可以承受0.3MPa的外压，对应30米水深的使用需求，完全覆盖常规污水处理构筑物、自然水体采样的深度范围，仓门与开口的配合面采用锥面密封结构，闭合后可以达到零渗漏的密封效果，即使在提升过程中经过存在水位差的区域，也不会出现水样泄漏或是外部水体渗入的问题。
