单眼机器人形象奖杯摆件结构设计

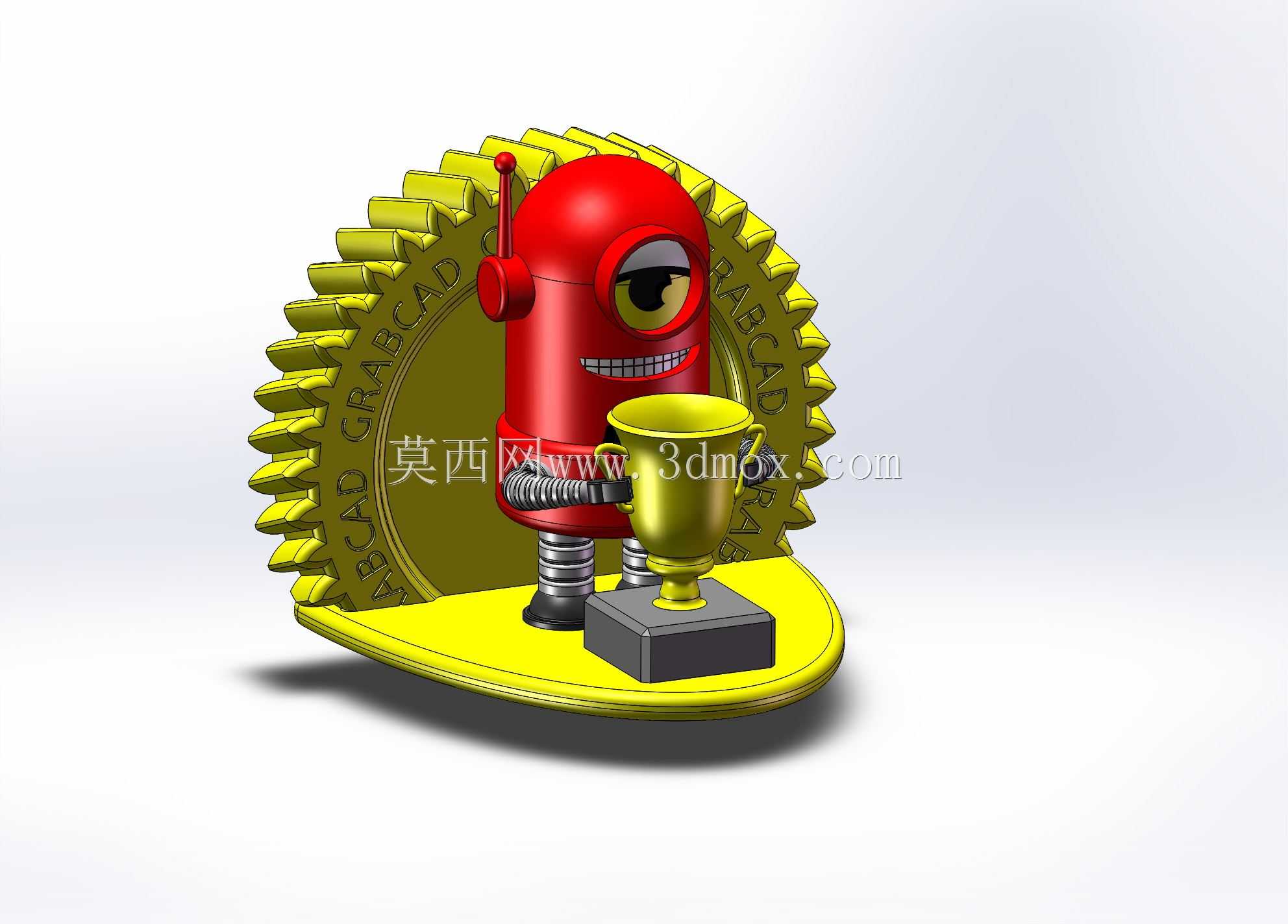

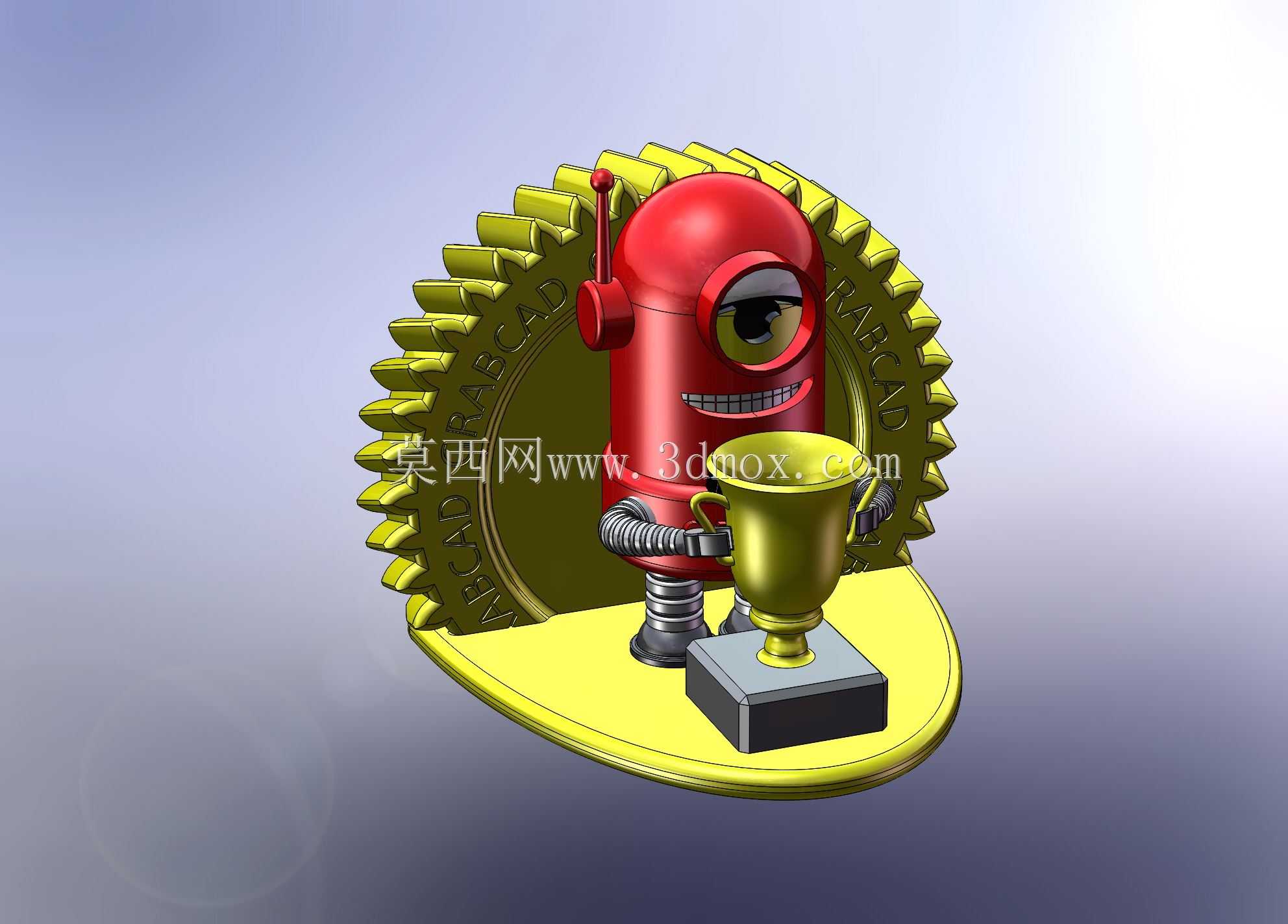

　　这款纪念摆件的设计核心围绕赛事纪念场景的陈列需求展开，整体采用分层承载结构，底部为椭圆型承托底座，边缘做圆弧过渡处理，避免陈列时剐蹭接触面，底座表面做平整化处理，可直接放置于展台、办公桌面等平面场景，无需额外固定结构。主体形象部分采用单眼卡通机器人造型，机器人躯干为圆柱型结构，顶部设置单根柱状天线，天线与躯干采用过盈配合连接，无需额外紧固件即可完成装配，躯干正面设置单眼视窗结构，视窗边缘做凸起包边处理，模拟镜头防护结构，视窗下方设置格栅状嘴部造型，采用等距开槽工艺实现，既保证造型辨识度，也避免薄壁结构打印时出现翘曲变形。机器人手臂采用多段波纹式柔性结构模拟机械臂关节，手臂末端与杯体把手采用卡扣式连接，杯体为传统奖杯的敞口收腰造型，

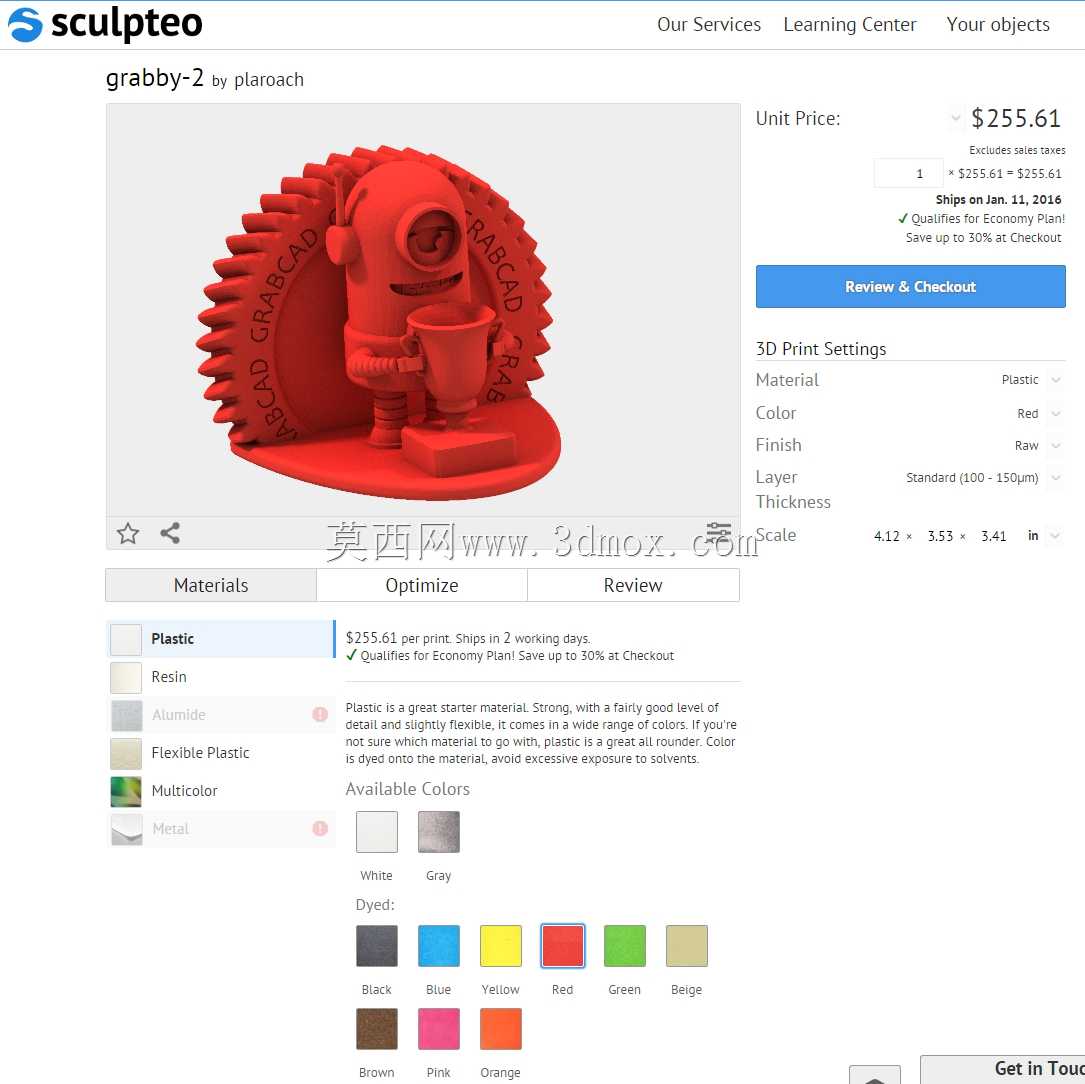

　　底部连接方形基座，方形基座与承托底座采用定位柱配合，保证杯体摆放位置的同轴度，不会出现偏移歪斜问题。机器人背部设置整圈齿轮造型背板，齿轮齿形采用标准渐开线齿廓设计，齿顶做倒圆处理，既呼应机械制造领域的行业属性，也能作为整个摆件的背部支撑结构，提升整体结构的抗倾覆能力，齿轮背板与机器人躯干、承托底座三者采用一体化连接设计，减少装配环节的拼接缝隙，提升整体结构强度。尺寸设计上，整体外轮廓控制在4.12×3.53×3.41的范围内，属于小型桌面陈列件范畴，安装边界仅需预留略大于底座椭圆尺寸的平整平面即可，无需额外安装空间，适配各类展会展台、荣誉陈列柜、个人办公桌面等场景的摆放需求。设计过程中针对增材制造工艺做了专项优化，

　　所有外露棱边均做R0.3以上的倒圆处理，避免打印过程中出现应力集中导致的层间开裂，所有悬空结构均添加自支撑角度设计，打印时无需额外添加支撑结构即可完成成型，减少后处理工作量。各部件的壁厚统一控制在1.5mm以上，保证成型后结构强度，拿取时不会出现薄壁碎裂问题，机器人腿部采用弹簧状螺旋结构，既还原卡通机器人的造型特点，也能提供一定的缓冲能力，摆件意外掉落时可通过螺旋结构的形变吸收冲击力，降低整体损坏概率。杯体部分内部做空心处理，在保证外观造型完整的前提下减少材料消耗，同时降低整体重量，避免长时间放置在木质、玻璃等易压损台面上留下压痕。齿轮背板的齿根位置做加厚处理，避免齿形部分因壁厚过薄出现打印缺料问题，齿形均匀分布在背板整圈，

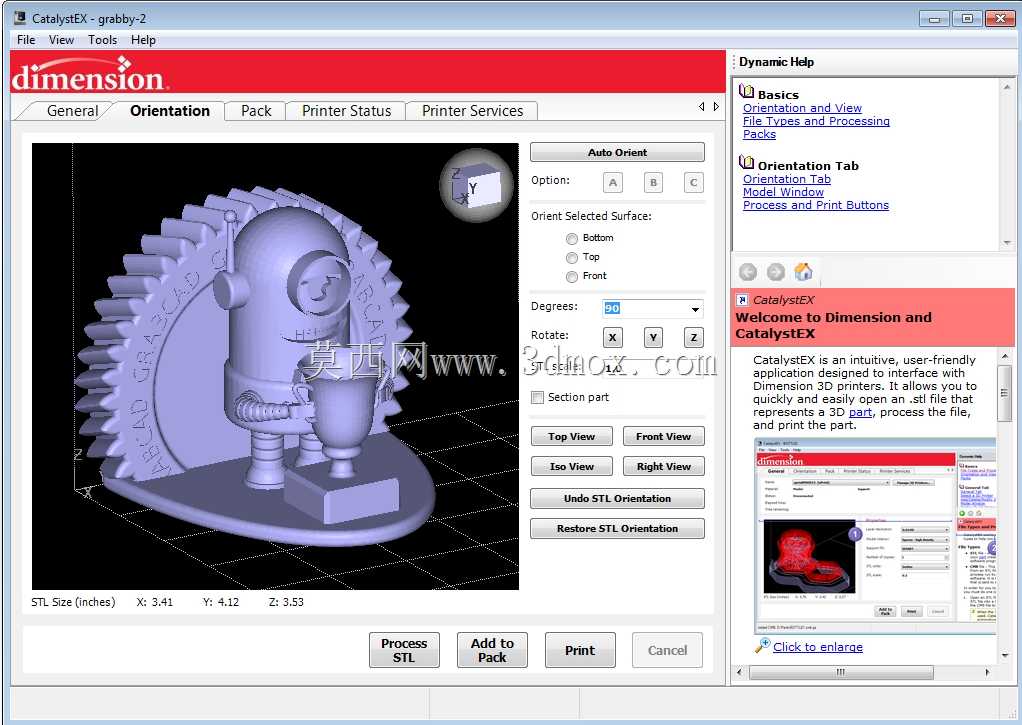

　　从任意侧面观察都能看到完整的齿形轮廓，提升360度陈列的视觉效果。机器人手部与杯体把手的连接位置做贴合面仿形设计，保证两者拼接后无明显缝隙，无需额外粘接即可实现稳定连接，也可根据需求添加粘接剂提升连接强度。天线部分采用细长圆柱结构，根部做圆角过渡，与躯干连接位置做局部加厚，避免天线受外力碰撞时出现断裂。整个摆件的结构拆分完全适配不同增材制造工艺的成型要求，无论是光固化成型还是熔融沉积成型都能顺利完成制作，不同颜色部件可拆分打印后组装，也可采用多色打印设备一次成型，无需复杂的后处理工序即可达到展示效果。在实际应用场景中，这类纪念摆件除了作为赛事荣誉的实物载体，也可作为机械行业展会的纪念周边、企业文创产品、机械主题展馆的陈列展品，结构设计上兼顾了造型辨识度与工艺可行性，没有冗余的装饰结构，所有造型元素都服务于机械主题的表达，同时保证了日常陈列的结构耐用性，无需特殊维护即可长期摆放展示。
