电磁驱动展开执行机构结构设计

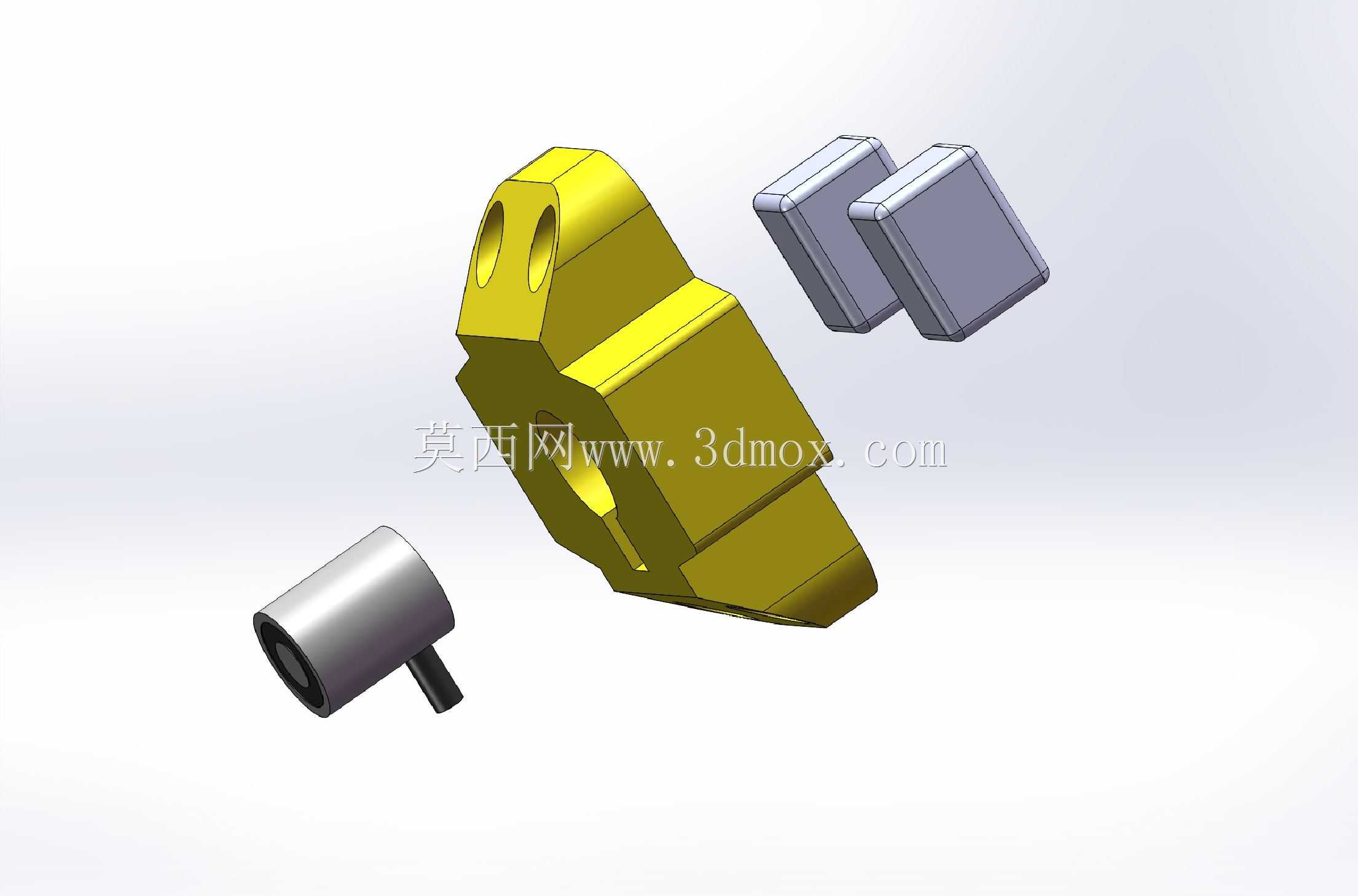

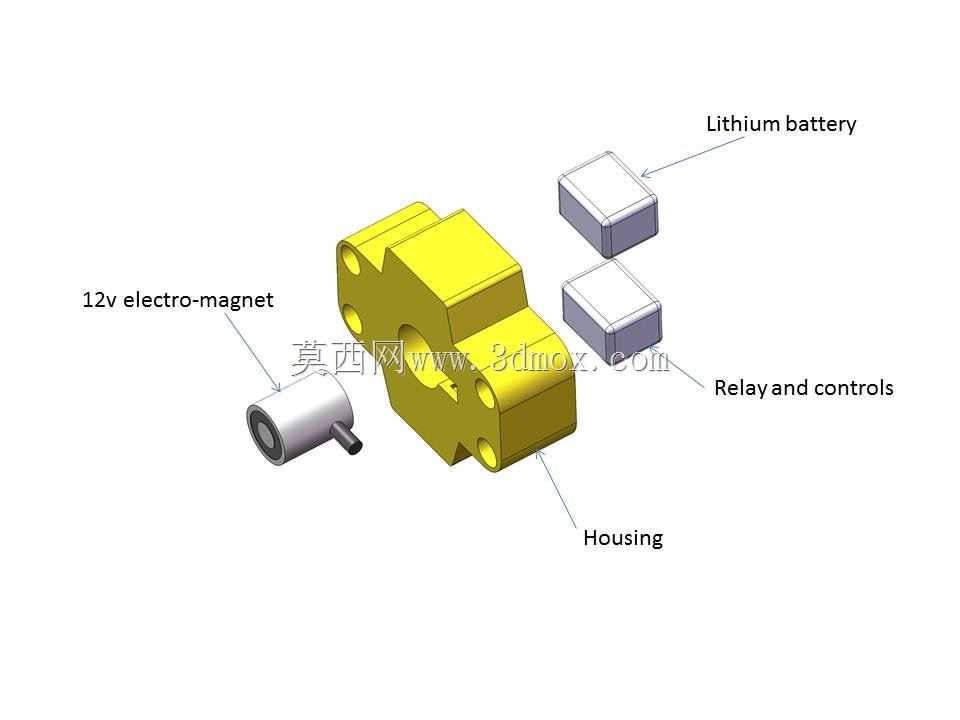

　　这套电磁驱动展开执行机构，核心适配需要远程触发、快速动作的户外投放类设备末端执行场景，最早接触这类结构需求是在做场馆活动配套的空中投放装置时，当时客户要求整套执行单元不能有外露走线，触发响应延迟要控制在毫秒级，同时要能在-10℃到45℃的户外环境下稳定工作，不能出现误触发或者触发后卡滞的问题。整套结构的动力核心采用12V直流电磁铁作为动作输出源，选型时特意对比了推拉式和保持式两种电磁铁的特性，最终选了自复位推拉式结构，通电时推杆伸出完成解锁动作，断电后靠内部弹簧自动回位，不需要额外的复位结构，能大幅缩小整体安装空间。供电部分采用两节独立的方形锂电池组并联布置，电池仓直接集成在主壳体的上半部分，和控制元件区做了物理隔断，

　　避免电池漏液或者发热影响控制回路的稳定性，电池和电磁铁、控制模块之间的走线全部走壳体内部的预制线槽，外部看不到任何明线，既降低了户外使用时线材被剐蹭损坏的风险，也能避免雨水、灰尘顺着线材缝隙进入壳体内部。控制部分采用集成式继电器控制模组，直接贴装在壳体侧面的安装凸台上，模组的触发信号输入端预留了标准接插件接口，既可以接本地的手动触发按钮，也能对接无线遥控模块、定时触发模块，适配不同场景的触发需求，不需要额外改动主体结构。主壳体作为整套机构的承载基础，采用一体式铣削成型的结构设计，材质选用常用的6061铝合金，表面做硬质阳极氧化处理，既保证足够的结构强度，能承受电磁铁动作时的冲击力，也能控制整体重量，适配对载荷敏感的空中搭载平台。

　　壳体上预留了四个对称的安装孔位，孔位的位置公差控制在0.02mm以内，既可以通过螺栓直接固定在搭载平台的安装面上，也能加装快拆卡扣实现快速换装，安装边界做了圆角过渡处理，避免安装时剐蹭操作人员或者搭载设备的其他部件。设计时特意把电磁铁的安装位做了可调式结构，电磁铁的固定腰孔预留了2mm的调节余量，装配时可以根据实际的解锁行程需求调整电磁铁的伸出初始位置，不需要额外加工垫片调整间隙，能大幅降低现场装配的调试难度。整套机构的动作逻辑非常清晰，常态下电磁铁推杆处于缩回位置，锁定机构保持锁止状态，待投放或者待展开的部件被牢牢固定；当控制回路接收到触发信号后，继电器吸合给电磁铁供电，推杆快速伸出顶开锁定卡扣，

　　待展开或者待投放的部件在重力或者内置弹簧力的作用下完成动作，动作完成后继电器断开，电磁铁断电，推杆在内部弹簧作用下回位，等待下一次触发。在做结构校核时，特意对壳体的受力薄弱点做了有限元分析，电磁铁安装位的侧壁厚度设为3mm，能承受电磁铁最大推力1.5倍的冲击载荷，不会出现壳体变形导致推杆卡滞的问题；电池仓的壁厚设为2mm，能承受1米高度自由跌落的冲击，不会出现电池脱落的情况。整套机构的所有棱角都做了R1以上的圆角处理，没有尖锐的外露边角，避免在装配或者使用过程中划伤操作人员，同时也能减少空气阻力，适配空中高速移动的搭载场景。在实际测试中，这套机构在满电状态下可以连续完成超过500次触发动作，静态待机时间超过30天，完全满足户外活动、场馆布置这类场景的使用需求，不需要频繁更换电池或者维护。针对不同的搭载需求，壳体上还预留了两个额外的拓展安装孔，可以加装状态反馈传感器，实时反馈机构的锁定、解锁状态，方便上位系统监控整套机构的工作状态，避免出现误动作没有被及时发现的问题。
