CSWA认证练习用圆柱类回转体零件造型

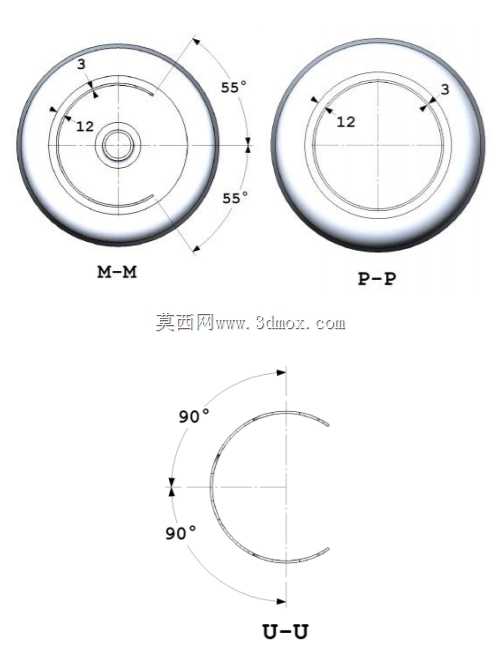

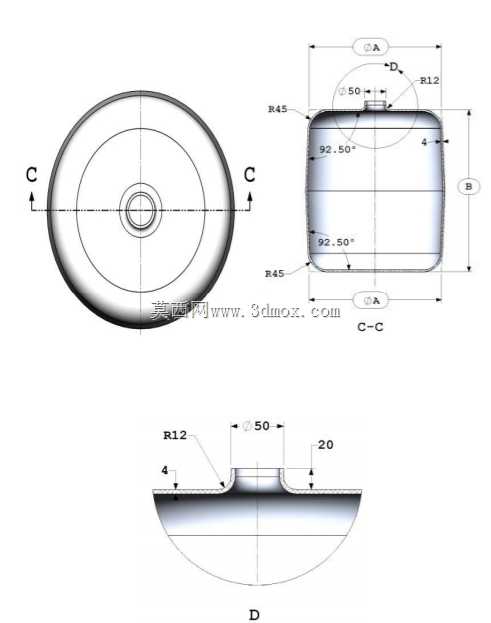

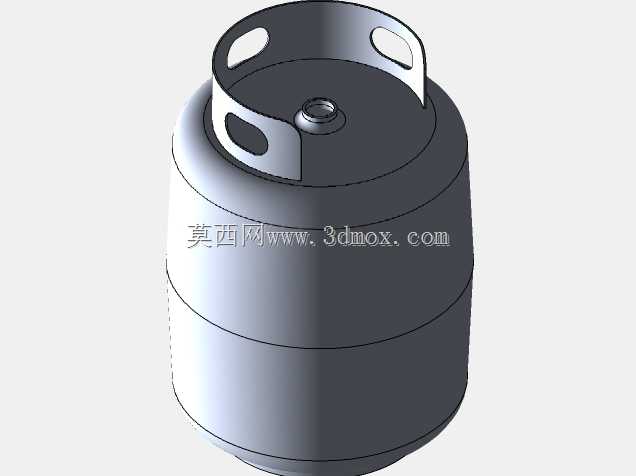

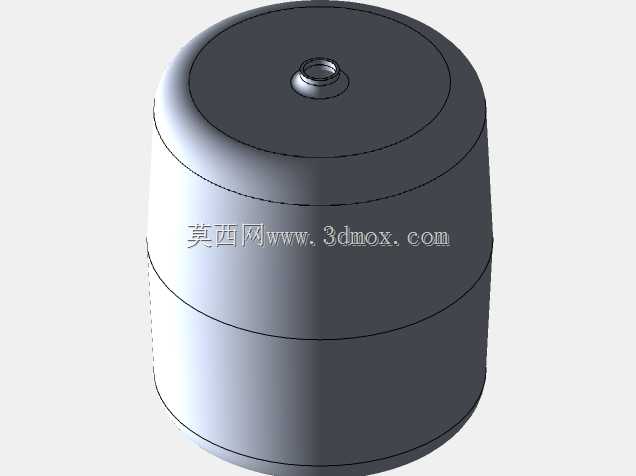

这类带顶部凸台接口的圆柱回转类零件，在流体输送、小型承压储容类设备里应用十分普遍，日常做结构设计时经常会碰到类似构型的零件，不管是做小型稳压罐体的端盖组件，还是气动回路里的缓冲气室主体，甚至是低压工况下的小型储液筒结构，核心的构型逻辑都和这个练习件高度契合。做这类零件的三维建模时，首先要抓住回转体的核心特征，整体以中心轴线为对称基准，主体分为上下两段等直径的圆柱段，两段之间通过窄环槽实现轴向定位，这个环槽的尺寸公差需要和配合的密封件、卡箍件匹配，实际生产中这个位置通常用来安装O型密封圈或者快装卡箍，保证腔体内部的介质不会从拼接缝隙泄漏。顶部的凸台接口是整个零件的功能核心，凸台做了多层阶梯结构，最外侧的大直径台阶是安装定位面，用来和外接管路的法兰或者快插接头贴合，中间的环形槽是密封槽，用来放置端面密封垫，最中心的通孔是介质流通的通道，孔径大小直接决定了整个组件的通流能力，设计时需要根据额定流量、介质流速来核算孔径，避免通流面积不足造成压损过大。建模过程中要优先建立中心基准轴，所有回转特征都围绕这个轴展开，先绘制半截面的草图轮廓，标注清楚各段圆柱的直径、高度，还有凸台各阶梯的径向、轴向尺寸，注意两段主体圆柱的衔接处要做微小的圆角过渡，避免机加工时出现应力集中的尖角，同时也能减少热处理环节的开裂风险。从安装边界来看，这类零件通常是立式安装，底部的端面是安装贴合面，需要保证平面度要求，避免安装后出现倾斜导致密封失效，主体圆柱的外圆面如果是和外部护罩配合的话，需要标注合适的尺寸公差，一般选间隙配合即可，方便装配时的对位调整。实际工程应用中，这类零件如果是用在承压工况，建模完成后还需要做壁厚的强度校核，根据工作压力、材料的许用应力计算最小壁厚，尤其是顶部凸台和主体衔接的位置，是应力集中的高发区域，需要适当做圆角加大过渡半径，不能直接做直角衔接。很多刚接触机械设计的从业者做这类回转件时，容易忽略密封槽的尺寸规范，比如端面密封槽的深度、宽度要和选用的密封件尺寸对应，不能随意绘制尺寸，否则装配后要么密封件压缩量不够造成泄漏，要么压缩量过大导致密封件永久变形失效。另外主体外表面的水印位置实际生产中不会存在，建模时不需要保留这类非结构特征，重点要保证各特征的几何约束完全定义，避免草图出现欠约束导致后续特征更新失败。做这类练习件的建模训练，核心是掌握回转类零件的建模逻辑，学会从功能需求反推结构尺寸，而不是单纯照着图纸描形状，比如看到顶部的凸台接口，就要想到这个位置是接管路的，需要考虑密封、连接强度、通流能力；看到两段圆柱之间的环槽，就要想到这个位置是装密封件或者定位件的，需要考虑槽宽、槽深的公差匹配；看到底部的平端面，就要想到这是安装基准面，需要考虑形位公差要求。日常做设备选型时，如果碰到类似构型的小型储容类零件，也可以参考这个结构的尺寸逻辑，根据实际的安装空间调整主体的直径和高度，在满足容积要求的前提下尽量缩小整体外形尺寸，避免占用过多的设备内部空间。另外这类零件如果是采用金属切削加工的方式生产，建模时还要考虑加工工艺性，比如尽量减少不必要的台阶结构，能一次走刀加工完成的面就不要拆分特征，减少换刀和装夹的次数，降低加工成本和周期。如果是采用钣金旋压的工艺生产，那各段的壁厚要保持均匀，转角处的圆角半径不能小于板材厚度的1.5倍，避免旋压过程中出现板材开裂的问题。
