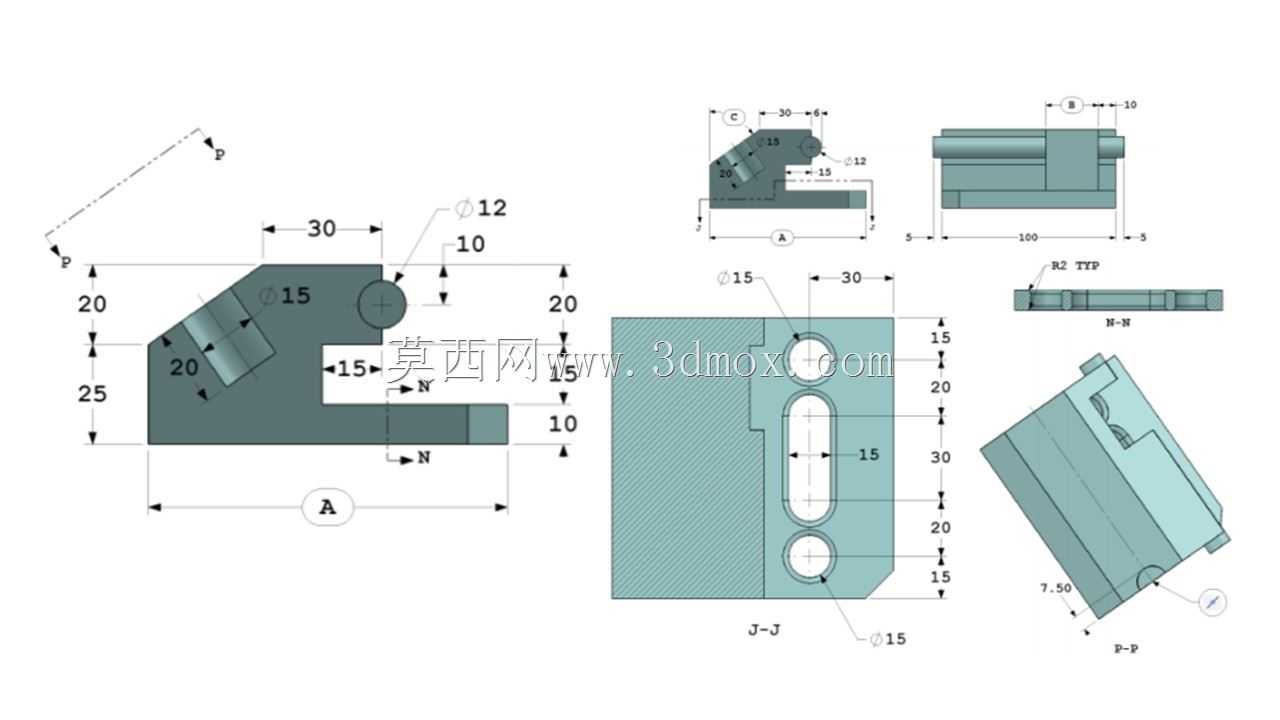

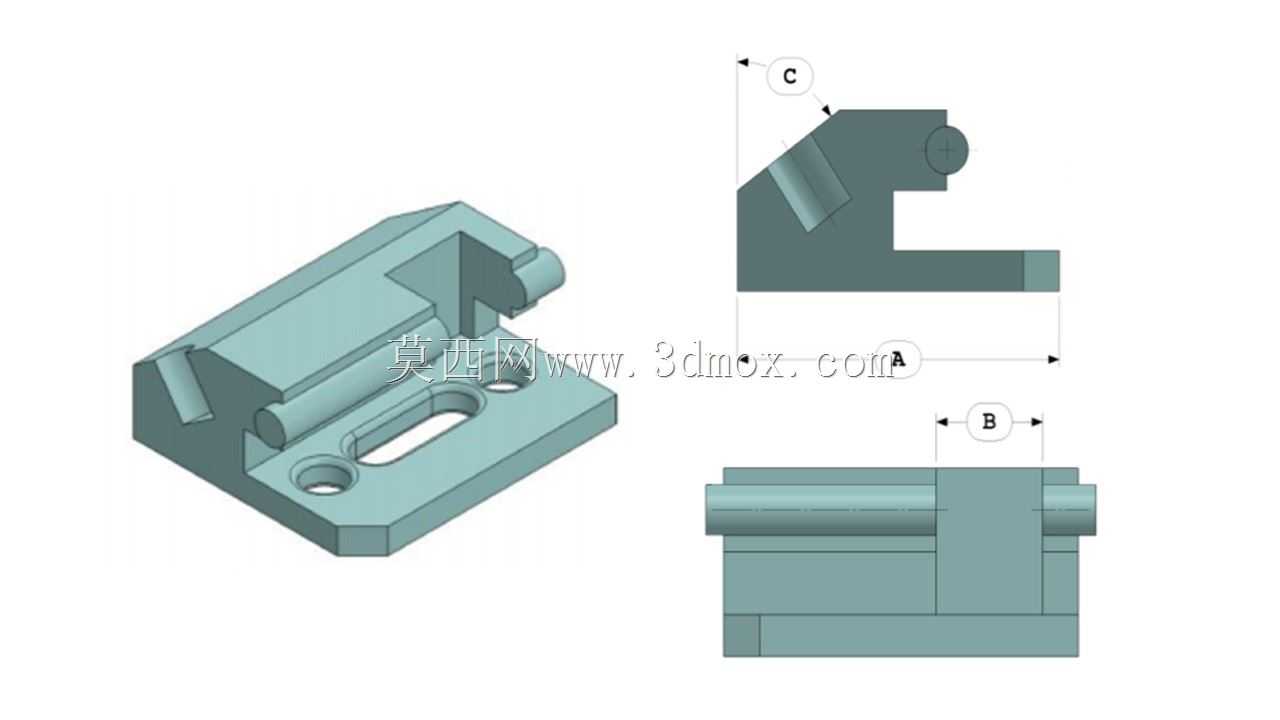

CSWA认证练习用机加定位支座零件

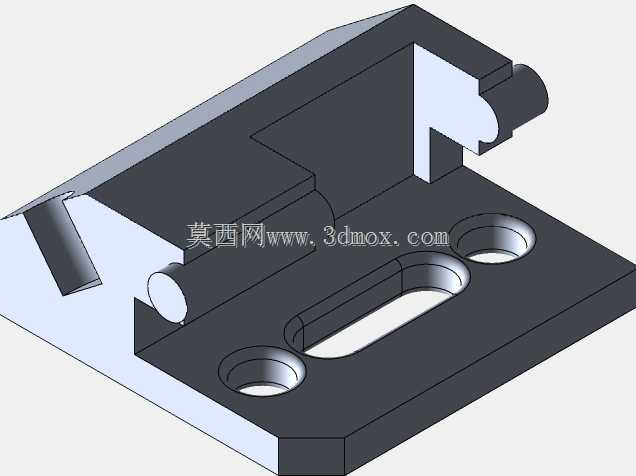

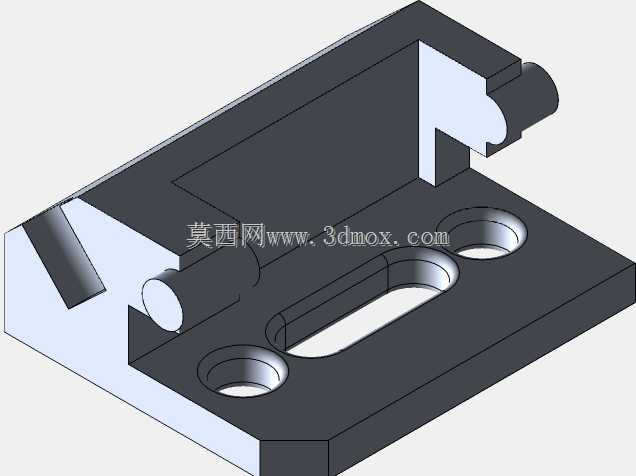

该零件属于小型机加类定位支撑构件，常见于教学实训、技能考核场景下的典型铣削加工零件，同时也可作为小型工装夹具的基础承载单元使用，在自动化生产线的小型工位定位、桌面级实验设备的部件固定场景中也能见到同结构构件的应用。从实际功能来看，该零件底部的安装板为主要承载基体，板上开设的两个圆形沉孔用于穿装内六角螺栓，可将整个构件锁紧固定在设备安装基面或者工装台面上，中间的长圆形腰型孔则用于适配安装位置的微调需求，当现场安装孔位存在小幅偏差，或者需要调整构件的前后安装位置时，无需重新加工安装孔，只需松开锁紧螺栓调整位置后重新紧固即可，大幅降低现场安装的适配难度。零件上部的L型立板为主要的定位工作面，垂直于底板的立面可作为工件定位的竖直基准面，两个向外伸出的圆柱凸台则用于配套安装转动类小零件，或者作为定位销的安装基座，凸台的外圆尺寸经过公差控制，可与配套零件的内孔形成间隙配合，保证转动或者插拔动作的顺畅性。从设计思路层面来看，该零件采用了典型的块类零件铣削加工工艺思路，整体结构无复杂曲面，所有特征均可通过三轴铣床完成加工，原材料可选用常规方形型材坯料，先铣削上下大面保证厚度尺寸与平面度，再铣削侧面立板与凸台结构，最后完成孔系加工，加工工序排布简单，装夹次数少，非常适合作为三维建模技能考核的练习案例，建模过程中可练习拉伸、切除、孔特征、圆角等基础SolidWorks特征命令的使用，同时也能锻炼建模时的基准选择思路——建模时优先选择底板底面作为第一基准，与实际加工时的装夹基准保持一致，能有效减少特征定位的尺寸误差。在外形尺寸与安装边界方面，该零件整体轮廓为规则的方形组合结构，底板的长宽尺寸决定了安装时需要占用的基面面积，两个圆形安装孔的中心距为固定设计值，现场安装时需要提前在基面上加工对应孔位，或者搭配T型槽工作台使用，腰型孔的长度方向与零件长度方向保持一致，可提供的调整行程为腰型孔长度与螺栓直径的差值，立板的高度决定了上部定位面的工作高度，两个圆柱凸台的同轴度需要满足设计要求，避免配套零件安装后出现卡滞问题。零件的所有棱边均做了小尺寸倒角处理，一方面是去除铣削加工产生的毛刺，避免安装时划伤操作人员，另一方面也能减少零件棱边的应力集中，提升构件的长期使用强度。在实际建模练习过程中，需要注意凸台与立板连接处的相贯线处理，以及沉孔的深度尺寸控制，沉孔深度需要保证螺栓安装后头部不高出底板上表面，避免影响上部其他零件的安装，腰型孔的两端圆弧需要与直边保持相切，避免加工时出现接刀痕迹。这类结构的零件虽然结构简单，但涵盖了机械零件设计中最常见的安装、定位、调整、配合等功能需求，是机械设计入门阶段非常好的练习载体，通过对该零件的建模与工艺分析，可快速掌握块类零件的设计逻辑与加工工艺要点，为后续复杂设备结构的设计打下基础。
