加勒比海盗主题复古八角罗盘结构设计

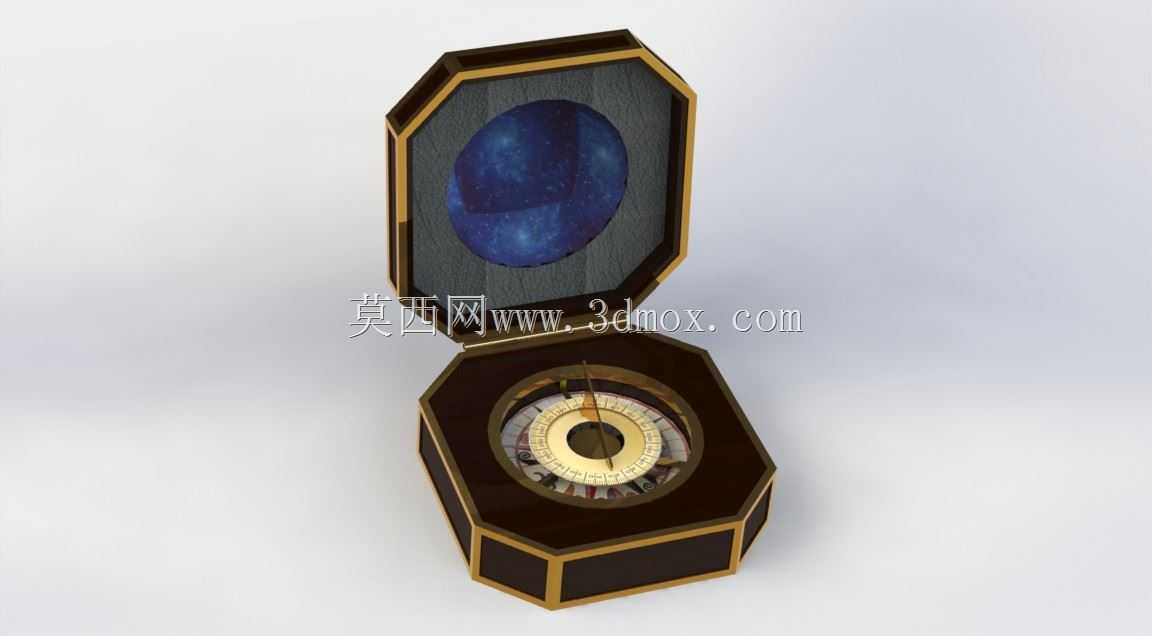

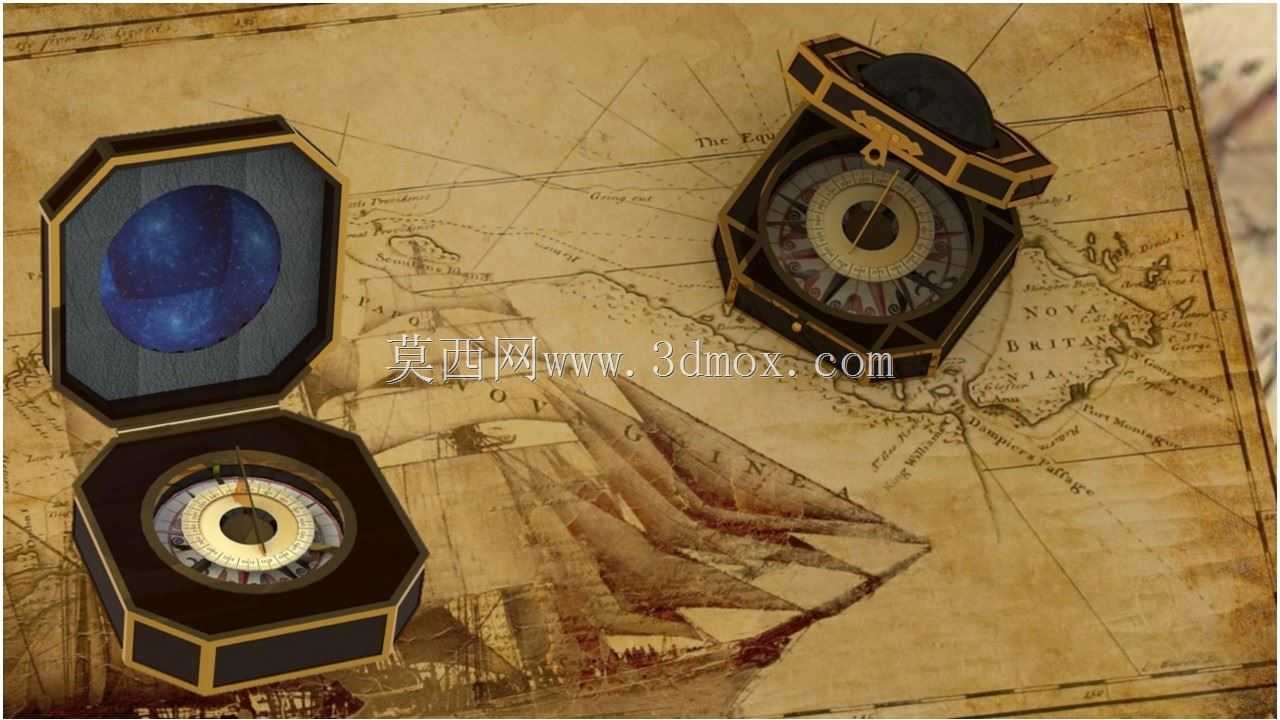

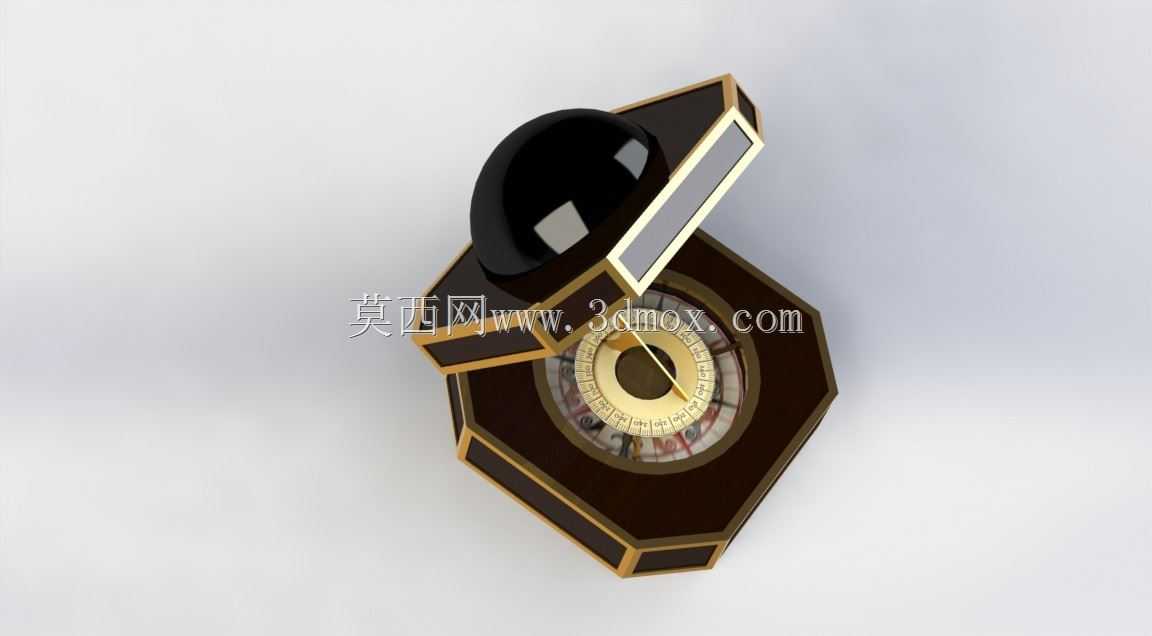

这款复古罗盘的结构设计，最初是面向影视实景道具、主题文创陈列场景开发的，区别于工业级航海导航罗盘的精度导向设计逻辑，整体更侧重外观还原度与开合结构的使用手感，适配沉浸式主题展陈、复古风格软装摆件、影视道具复刻等场景的使用需求。从实际功能层面看，罗盘核心保留了传统磁罗盘的指向功能，盒体闭合状态下可完全包裹内部罗盘芯体，避免携带、陈列过程中玻璃表盘、磁针组件被剐蹭损伤，打开状态下盒盖可保持固定仰角，既可以作为装饰面展示内盖的星空纹理，也能在户外临时使用时遮挡侧方强光，方便读取盘面刻度。设计过程中首先确定了八角形的外盒轮廓，区别于常规圆形罗盘的造型，八边形的棱边结构在摆放时更具稳定性，不会因桌面轻微倾斜出现滚动滑落的问题，外盒的边角做了小半径圆弧过渡，避免尖锐棱角在使用过程中造成磕碰划伤。盒体的分层结构做了明确的功能分区：下层为罗盘芯体安装腔，预留了磁针转动的轴向间隙，腔体内壁做了绒面衬垫的安装槽位，既可以缓冲运输、移动过程中的震动对磁针转轴的冲击，也能提升整体的质感表现；上层盒盖内侧设计了星空纹理的装饰面，与盒体闭合时的贴合面做了0.2mm的间隙预留，避免反复开合过程中装饰面与罗盘表盘产生摩擦刮花。开合结构采用了隐藏式的黄铜铰链，铰链的阻尼参数经过反复调试，盒盖开启到120度角时会自动锁定位置，不会出现自由回落的情况，闭合时盒体前端的锁扣采用传统搭扣结构，扣合后有清晰的卡位反馈，不需要额外加装锁具即可保持盒体闭合状态，日常拿取移动时不会意外散开。外形尺寸方面，整体外轮廓控制在单手握持的舒适区间，对边宽度适配常规展示台的摆放边界，不需要额外预留过大的安装空间，底部做了3mm厚度的平底支撑面，摆放时与接触面的贴合度良好，不会出现翘边晃动的问题。罗盘盘面的刻度标识做了凹凸蚀刻的结构预留，区别于平面印刷的标识，蚀刻结构在长期使用过程中不会因摩擦出现标识脱落的问题，磁针的转轴采用了微型宝石轴承结构，转动阻力小，指向响应速度快，同时转轴位置做了密封挡圈设计，避免日常使用中灰尘进入转轴间隙导致卡滞。盒体外围的黄铜饰边采用嵌入式安装结构，饰边与木质盒体的配合公差控制在0.1mm以内，安装后不会出现松动脱落的问题，饰边表面做了做旧处理的结构预留，后续表面处理时可以直接做出复古氧化的质感效果，不需要额外做遮盖喷涂。从结构建模的角度看，所有配合面都做了拔模斜度处理，如果后续需要做小批量复模生产，不需要额外修改结构即可直接开模，盒体的各个零部件都做了最小壁厚校验，最薄的位置也满足结构强度要求，日常拿取、摆放过程中不会出现壳体开裂的问题。内盖的星空纹理采用了曲面贴图配合浅浮雕的结构设计，不是单纯的平面印刷纹理，在不同光线角度下会有细微的光影变化，提升整体的细节表现力，罗盘的玻璃表蒙采用了平板钢化玻璃的安装结构，安装槽位预留了密封胶圈的安装位置，既可以固定玻璃，也能避免水汽进入盒体内部导致表盘发霉、磁针氧化。
