多环嵌套可旋转立方体陀螺摆件

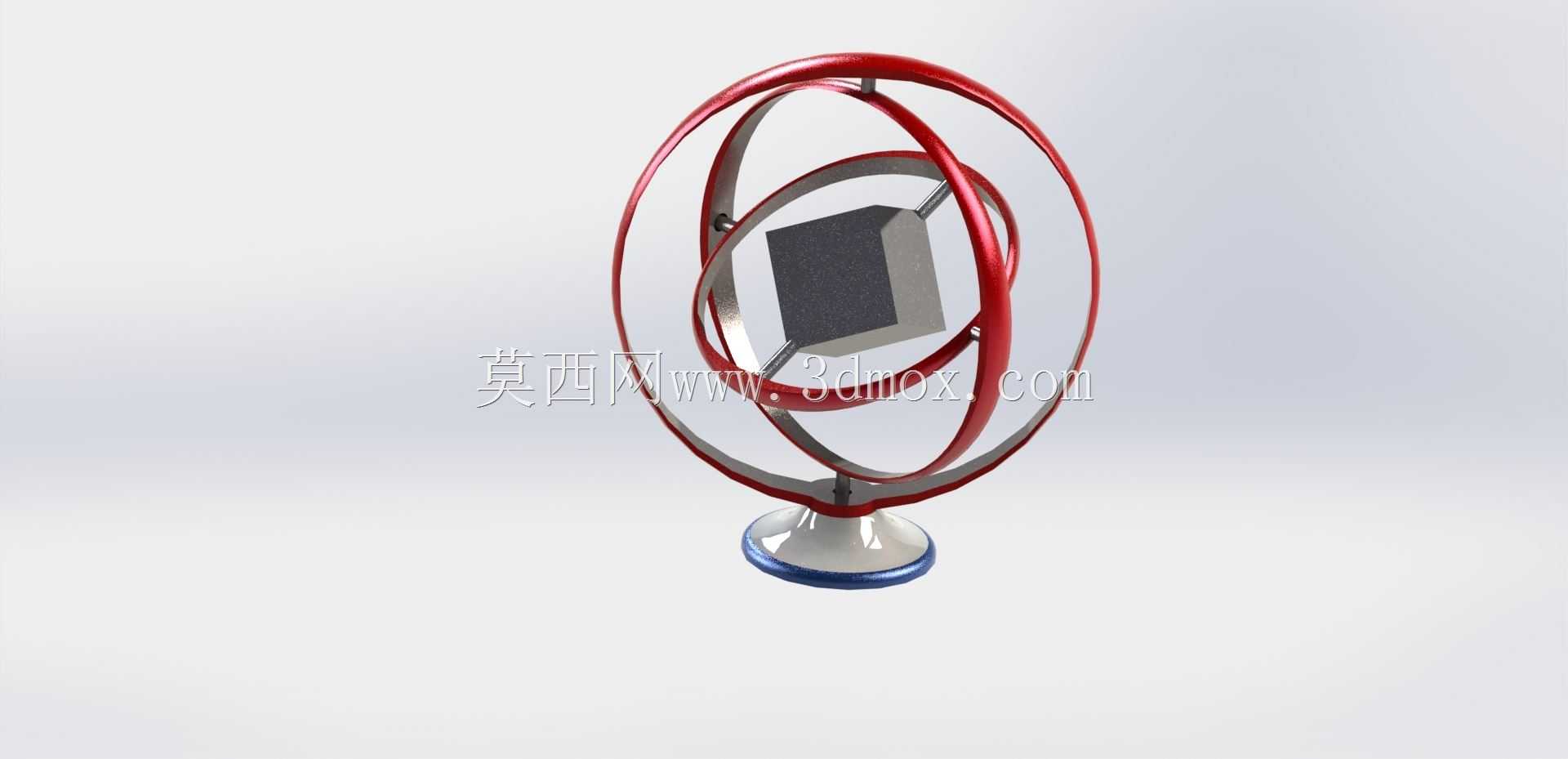

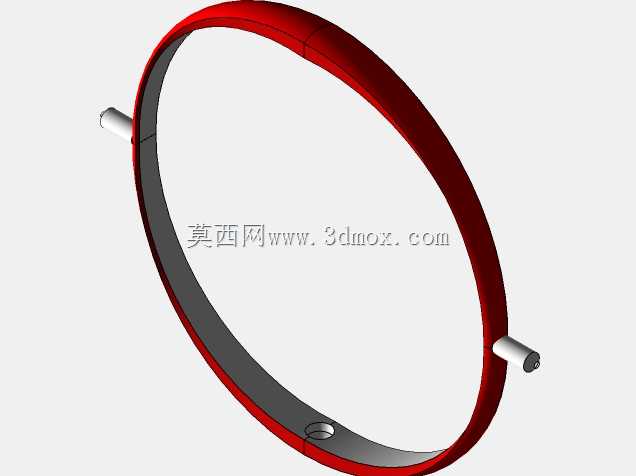

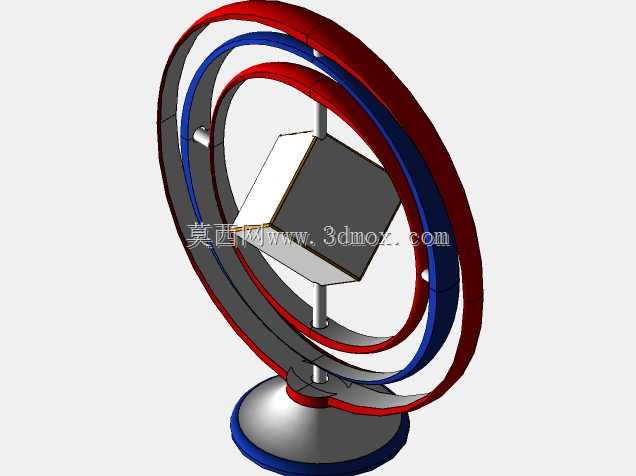

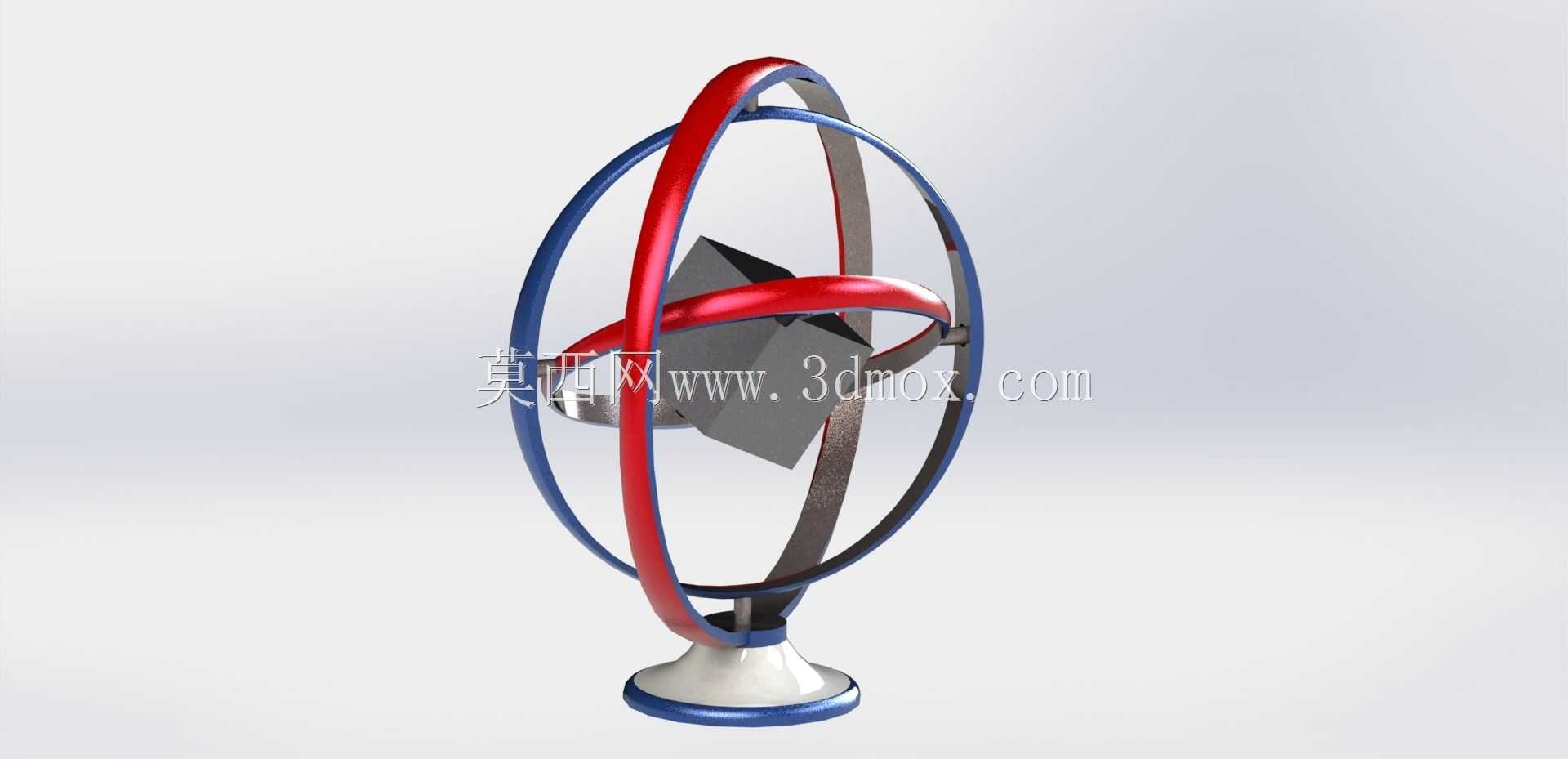

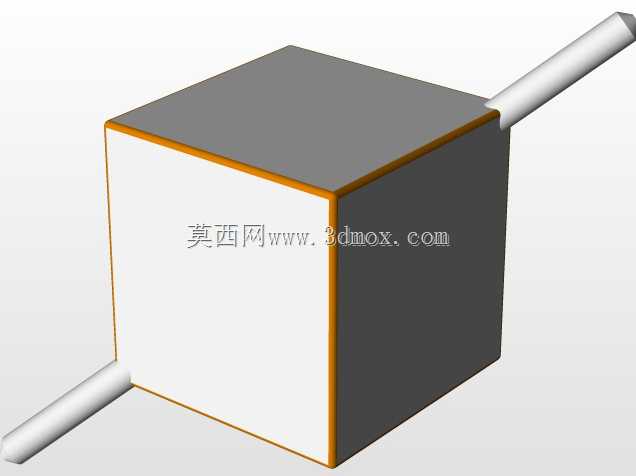

这款多环嵌套结构的旋转摆件，核心采用三轴正交的转动副设计，最内层为正立方体安装座，可沿三个互相垂直的旋转轴实现全向自由转动，外层依次嵌套三层环形支撑框架，每层框架之间通过微型销轴实现铰接，转动阻尼经过调校，既可以保证转动过程顺滑无卡顿，又能在无外力作用下保持姿态稳定，不会出现随意松垮晃动的情况。底座采用上窄下宽的锥形支撑结构，底部设置圆形配重底盘，整体重心落在底座支撑面的中心区域，即使外层环架高速旋转，整体结构也能保持稳定不倾倒，安装时仅需保证放置平面水平度误差不超过2°即可正常使用，无需额外固定结构。从实际应用场景来看，这类结构除了作为桌面解压把玩的物件之外，其核心的万向转动结构原理可直接迁移到小型惯性导航教学演示教具、动态艺术装置的转动关节设计中，也可作为文创产品的结构原型，在立方体安装面预留的平面连接位，可以加装定制化的装饰面板、照片或者小型标识牌，拓展个性化展示的功能。设计过程中，各层环架的截面采用等宽圆弧过渡，避免尖锐棱角带来的使用安全隐患，环架与中心立方体的连接轴采用同轴度公差控制在0.02mm以内的配合设计，保证转动过程中不会出现偏心晃动，各转动副的间隙预留0.1mm的装配余量，既可以满足3D打印或者注塑加工的公差要求，也能避免温度变化导致的结构胀卡问题。整体结构的外轮廓最大直径不超过150mm，底座直径控制在60mm，占用桌面空间极小，适合放置在办公桌、展示台等小尺寸平面上，转动时三层环架可以独立旋转，也可以联动形成复杂的动态视觉效果，中心立方体在环架转动过程中始终可以保持相对稳定的姿态，也可根据使用需求调整转轴的阻尼系数，实现不同的转动手感，适配把玩、展示、教学演示等不同场景的使用需求。结构上没有复杂的弹性零件或者电子元件，纯机械结构的设计可靠性更高，日常使用仅需定期在转动销轴位置添加少量润滑脂即可长期维持顺滑的转动效果，维护成本极低。
