带减震安装座的工业控制计算机装置

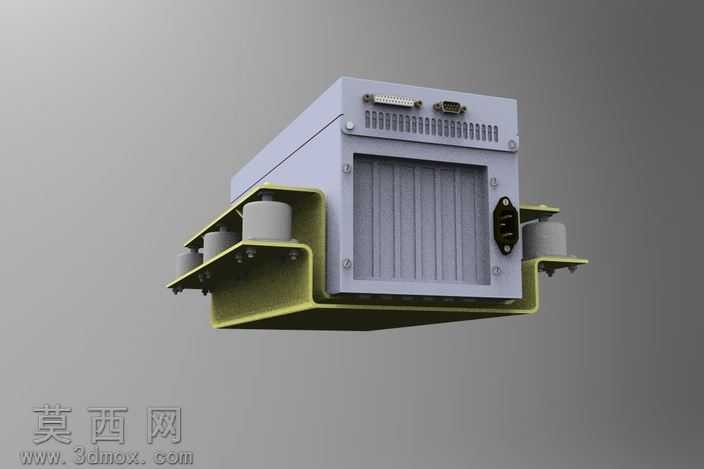

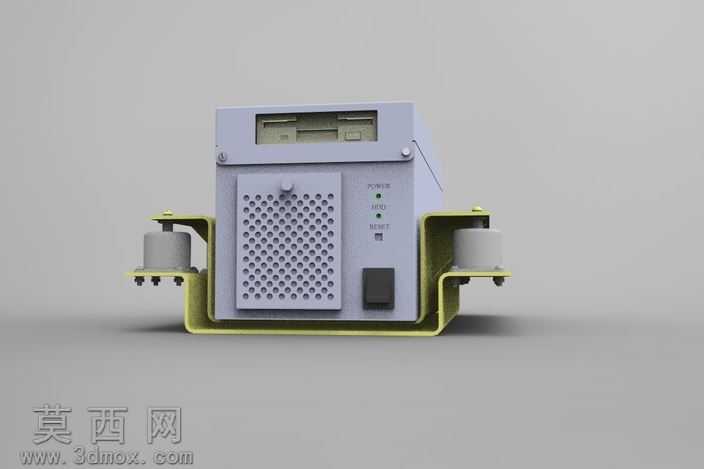

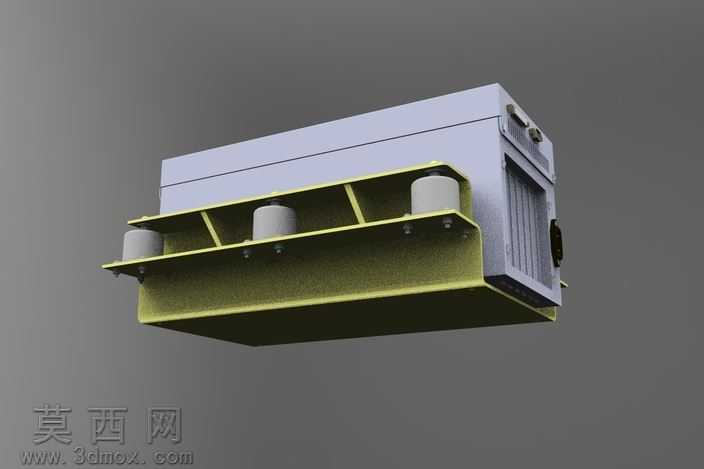

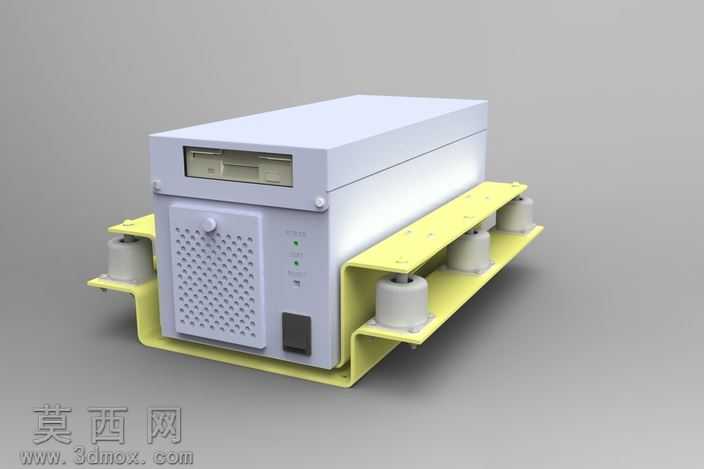

本作品为工业控制计算机配套减震吸收安装结构的三维建模成果，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，首先拆分整机为工控主机壳体、前面板功能组件、减震安装支架、阻尼吸收体四个核心模块逐一建模。主机壳体部分采用薄壁拉伸特征构建主体方正腔体，前面板集成光驱仓位、通风散热孔阵列、状态指示灯位、开关按键槽等细节结构，散热孔采用线性阵列特征快速完成规则排布，同时对壳体边角做圆角工艺处理还原真实工业产品的加工特征。减震安装支架采用C型折弯钣金结构建模，通过钣金模块的基体法兰、边线法兰特征构建两侧支撑臂与底部安装平面，支架上预留对应阻尼吸收体的安装定位孔，保证装配位置精度。阻尼吸收体即减震组件采用圆柱型橡胶减震器结构，建模时还原上下安装定位柱与中间弹性阻尼主体的分层结构，四个减震器对称排布在支架安装面，实现对工控主机的全方位隔振缓冲。材质与渲染阶段，主机壳体采用浅灰哑光工业塑料材质，调整粗糙度参数模拟工控设备常用的磨砂外壳质感；前面板通风区域采用深灰细孔纹理材质，开关部件采用黑色哑光工程塑料材质；减震支架采用亮黄喷塑钣金材质，还原工业设备安装支架的常用防护涂层效果；阻尼吸收体采用浅灰橡胶材质搭配金属安装柱的金属光泽材质，区分弹性部件与金属固件的材质差异。渲染时采用柔和的工业产品影棚布光，主光源从侧上方打亮主体轮廓，辅助光源补全暗部细节，添加柔和地面阴影增强模型立体感，清晰呈现各部件的装配关系与结构细节。设计思路围绕工业现场的抗振使用需求，通过独立的外置减震吸收支架将工控主机与安装基面做弹性隔离，避免现场设备运行产生的振动传递到主机内部，保护硬盘、主板等精密电子元器件，结构上采用快装式的卡扣与螺丝结合的固定方式，既保证安装稳固性也方便后期设备维护拆卸，整体结构紧凑适配工业控制柜内的有限安装空间，所有安装孔位、部件尺寸均参考通用工控机与标准减震器的行业规格设计，具备实际生产参考价值。
