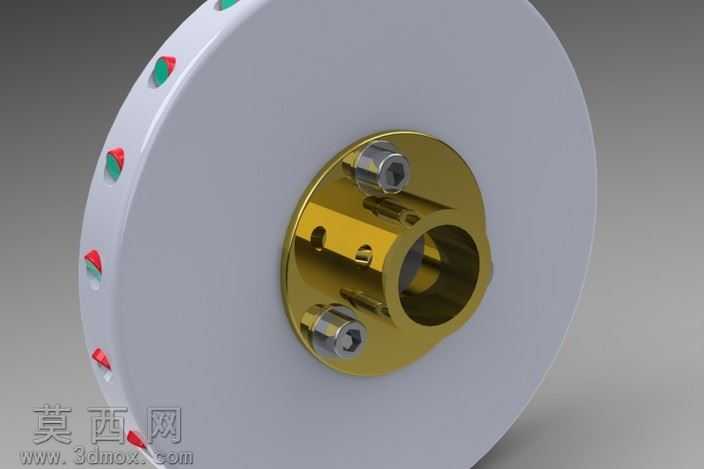

带磁体嵌装结构的Perendev磁盘组件

本作品为Perendev磁盘的三维建模设计成果，整体采用回转体对称式结构布局，建模过程中先以中心旋转轴为基准搭建全局坐标系，通过旋转凸台命令生成磁盘的主体盘体轮廓，主体盘体采用浅灰色哑光质感的非金属材质设定，盘体边缘沿圆周方向均匀排布多组嵌装槽位，每个槽位内嵌入红绿双色标识的永磁体构件，建模时通过圆周阵列命令完成所有磁体槽与磁体构件的批量排布，严格保证相邻磁体的间距、安装角度完全一致，避免出现阵列偏差影响整体结构对称性。盘体中心位置设计有金色金属材质的轴套连接结构，轴套部分通过拉伸、切除命令加工出中心轴孔、侧面安装孔位，轴套与盘体之间通过三颗内六角圆柱头螺丝完成紧固连接，建模时精准还原了螺丝的头部内六角特征、螺纹段的咬合结构，同时对轴套与盘体的贴合面做了配合公差的细节处理，保证装配关系符合机械设计的实际要求。渲染阶段采用工作室级三点布光方案，主光源从斜上方45度角投射，突出轴套金属材质的高光反射质感，辅助光源补充盘体侧面的明暗层次，背光源勾勒磁盘整体的轮廓边缘，避免主体与背景融于一体；材质参数调整阶段，为金色轴套赋予高反射率的金属黄铜材质，调整粗糙度参数模拟真实金属的细微磨砂质感，为盘体赋予低反射率的硬质工程塑料材质，为内嵌磁体添加半透明的彩色覆膜材质，为紧固螺丝赋予不锈钢金属材质，不同材质的质感区分清晰，能够直观展现各部件的材质差异。设计过程中重点考量了磁盘的动平衡特性，所有圆周排布的构件均严格遵循等重、等距的对称原则，中心轴套的轴孔与盘体保持极高的同轴度，避免高速旋转时出现偏心振动问题；同时对磁体的嵌装深度做了限位结构设计，保证磁体安装后不会出现轴向窜动，紧固螺丝的沉孔深度与螺丝头部长度完全匹配，安装后螺丝头部不突出轴套表面，避免干涉其他配合部件的装配。
