手动按压式比萨分切器结构设计方案

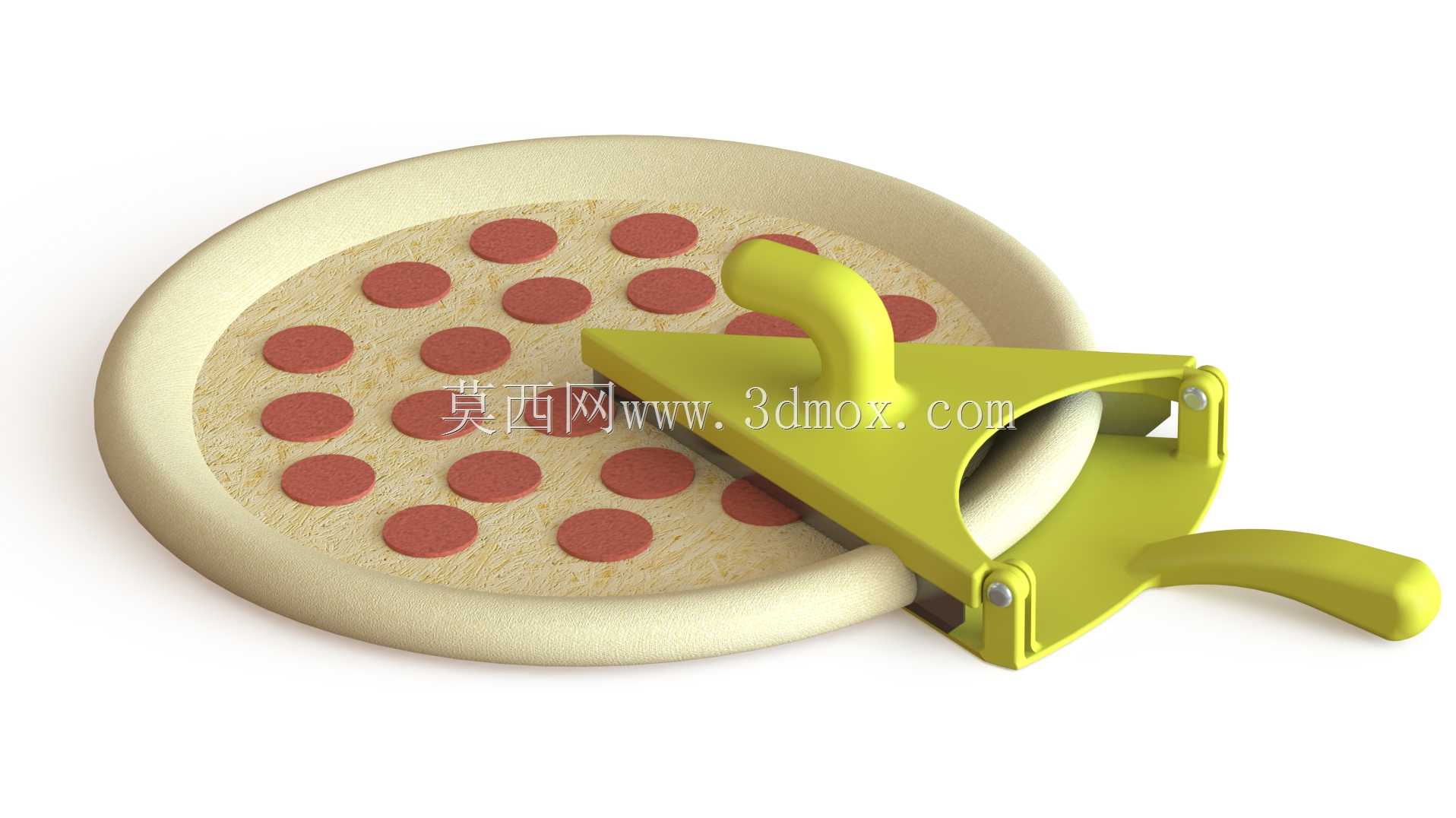

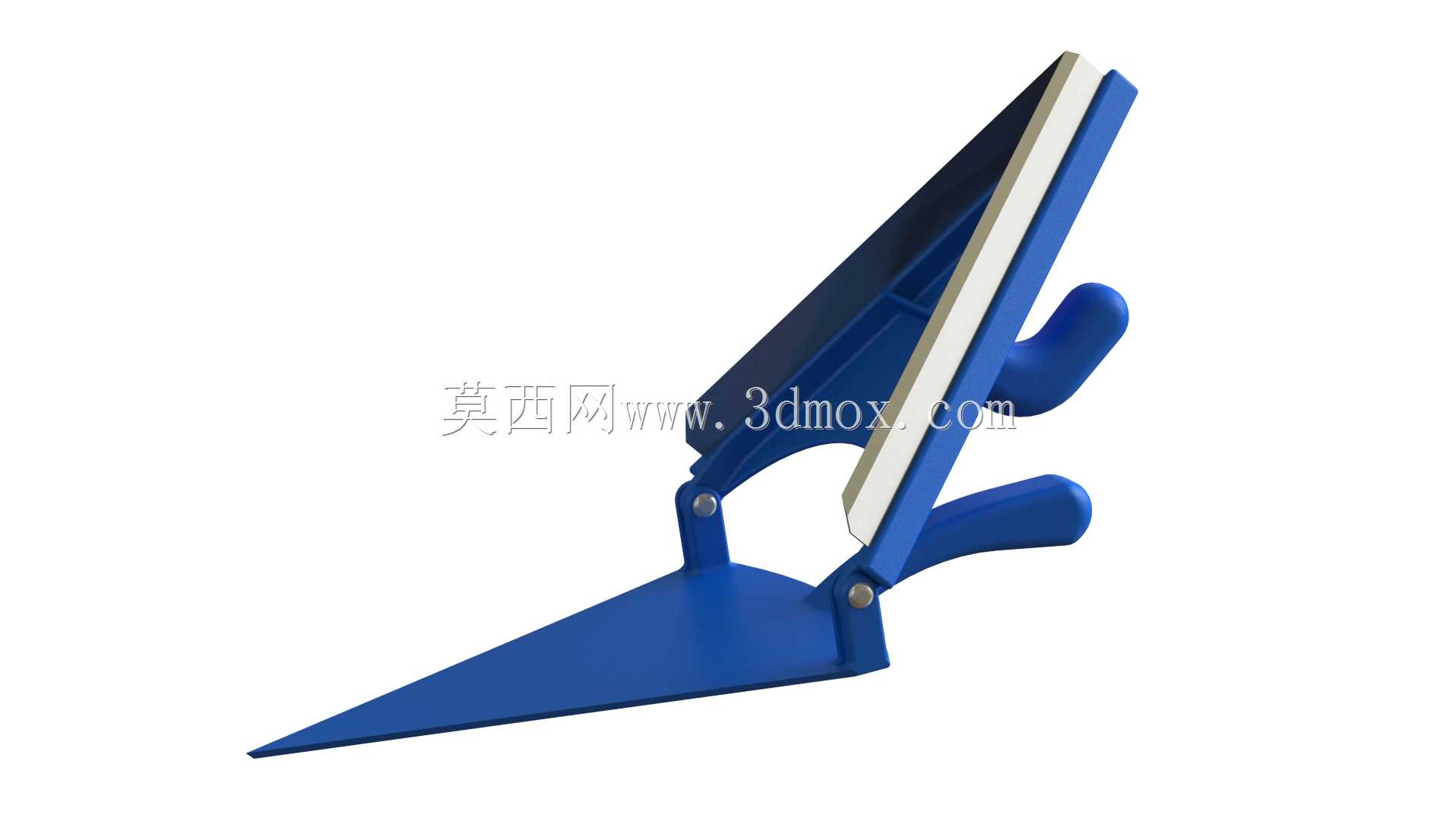

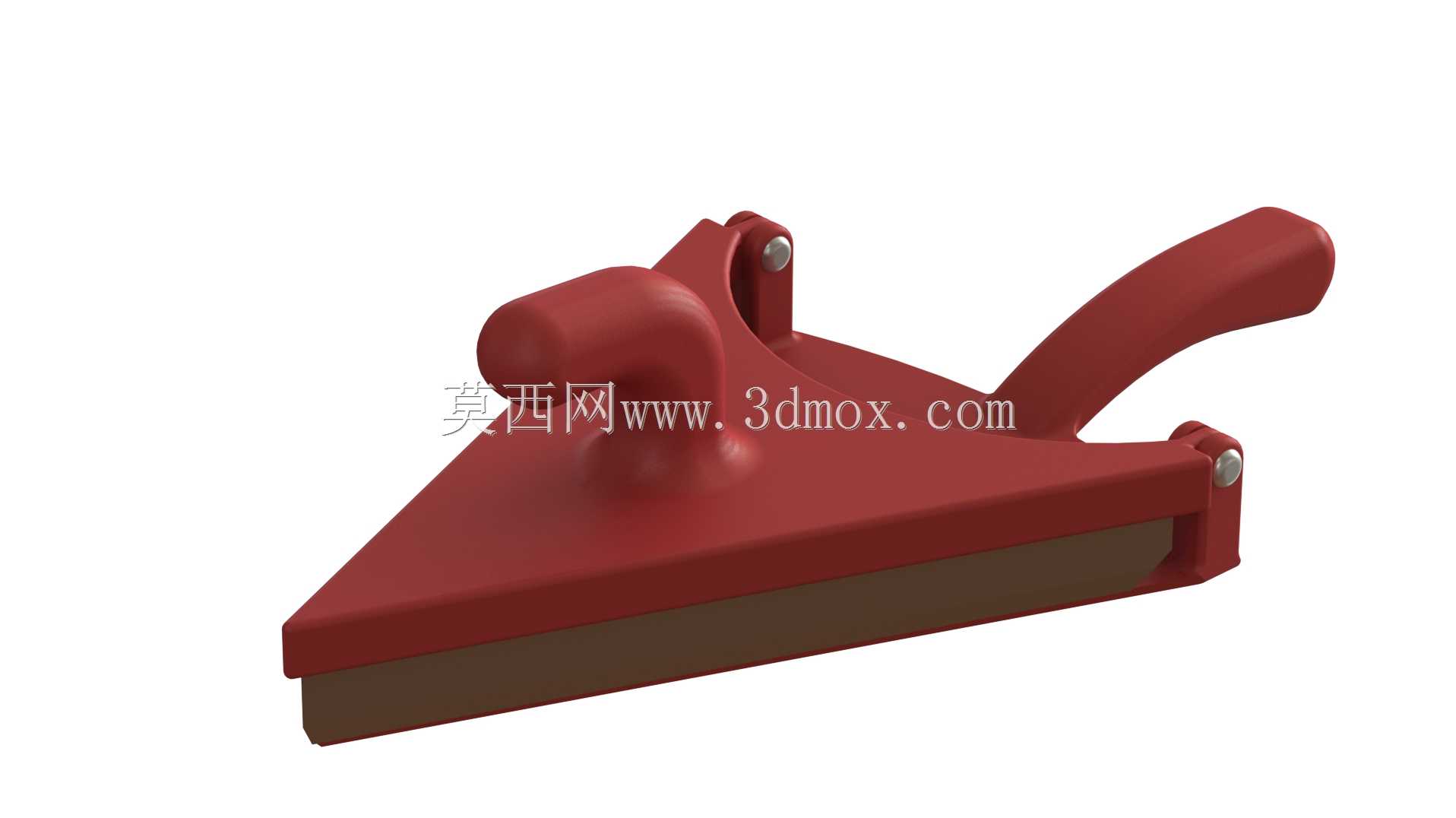

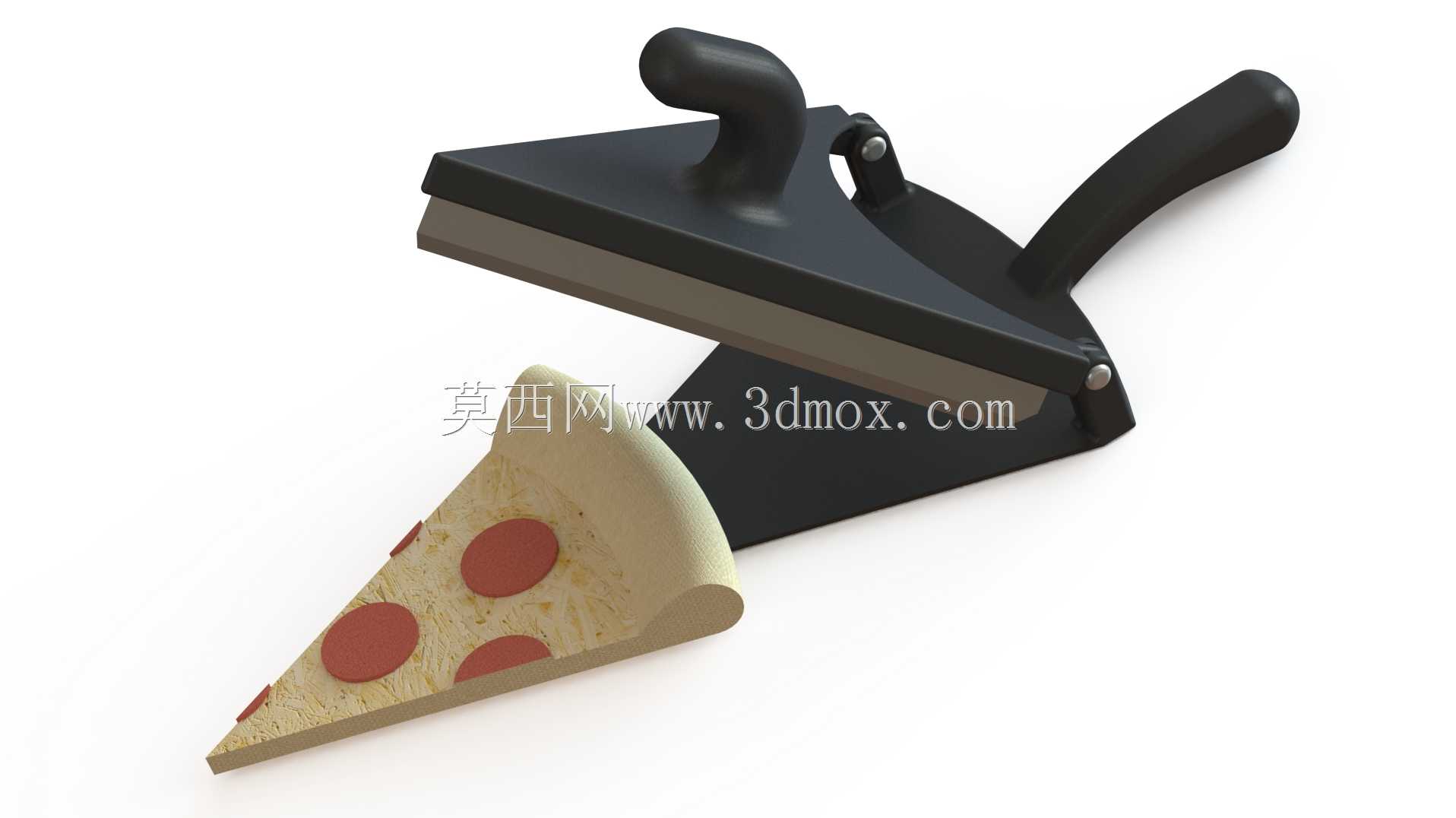

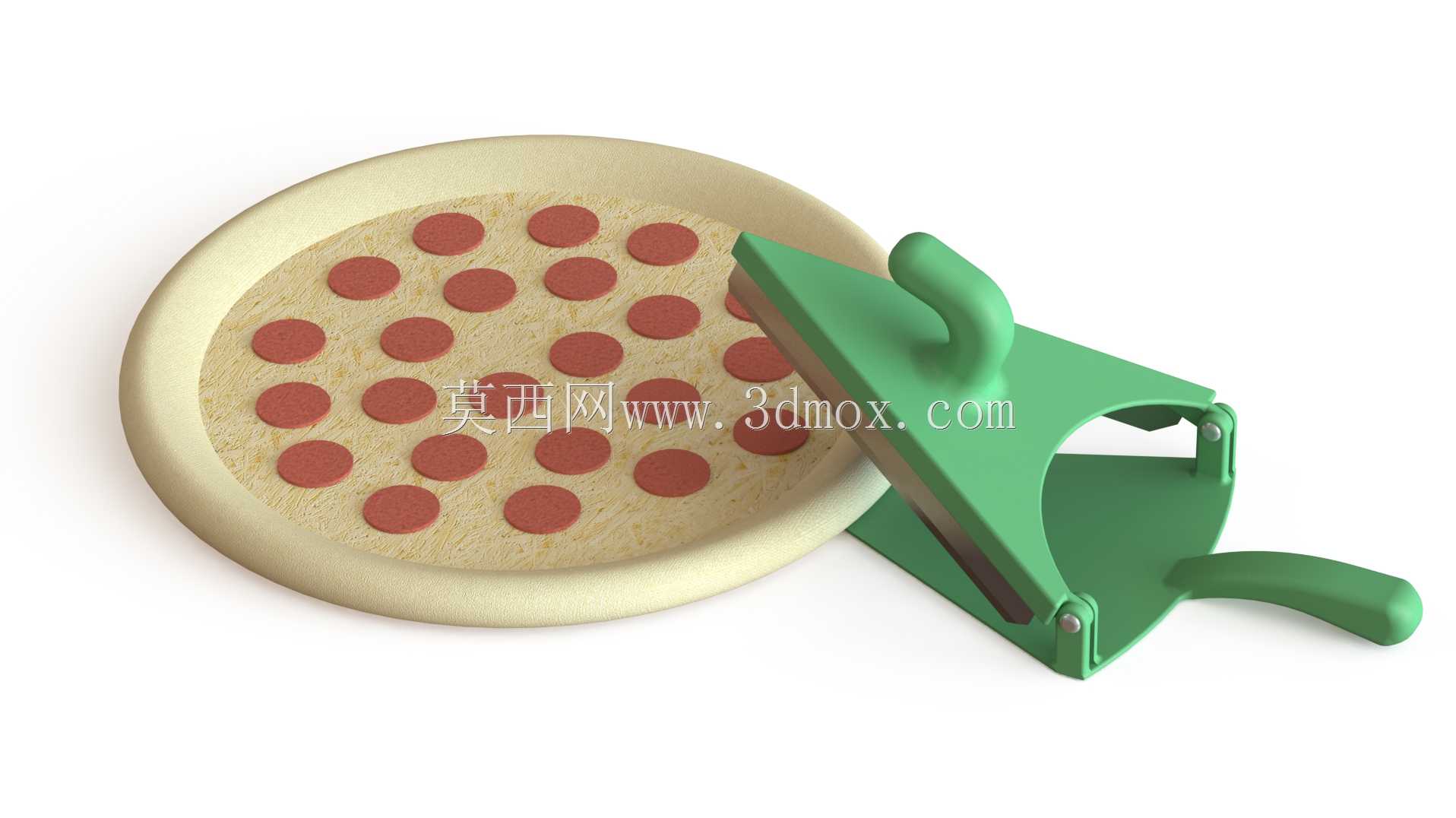

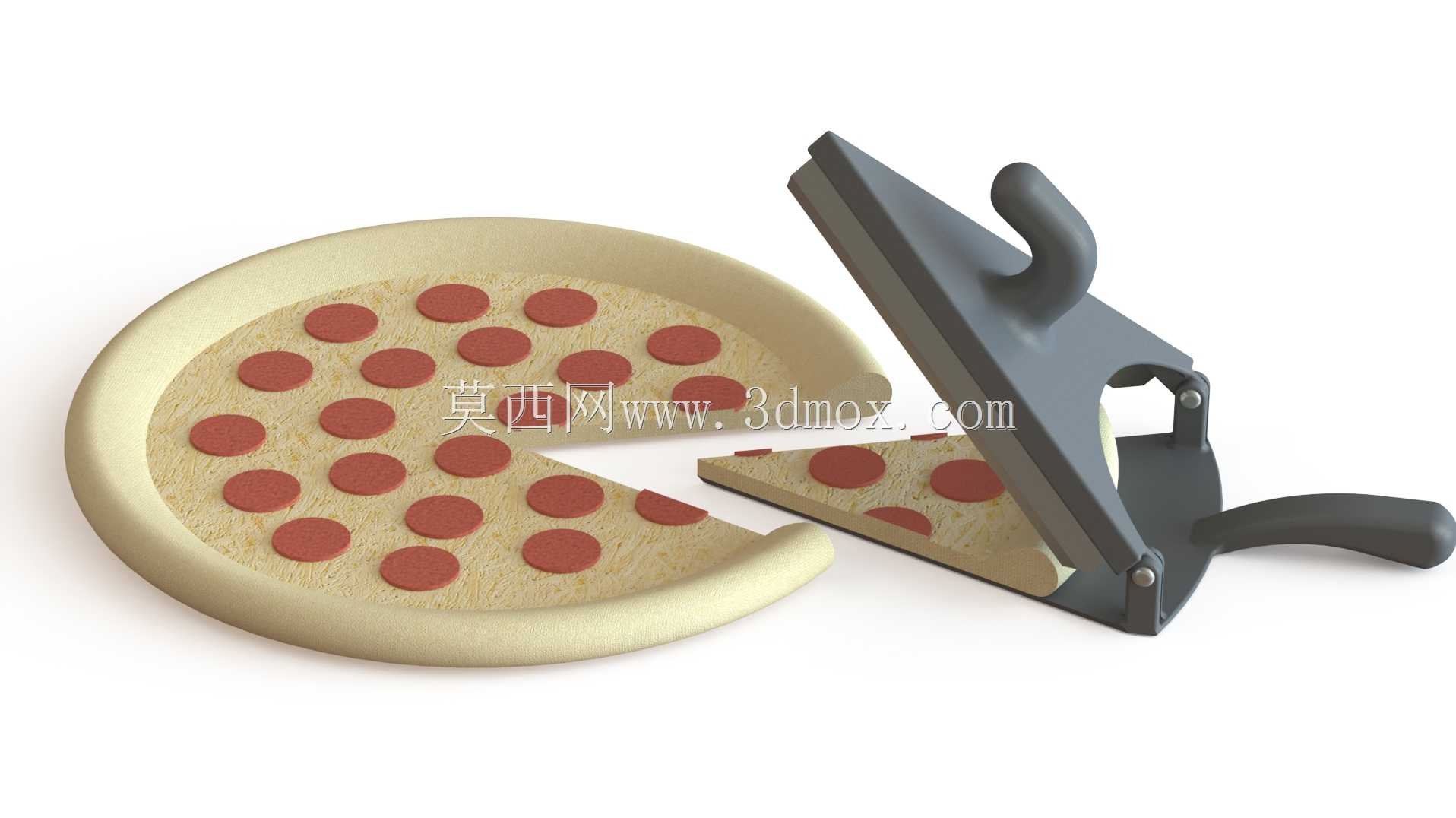

这款手动分切器具主要面向商用披萨门店、家庭烘焙场景的单块比萨分切作业，区别于传统滚轮式披萨刀的滚切逻辑，采用垂直压合裁切的动作路径，能有效避免滚切过程中芝士、馅料被带起移位的问题，尤其适配带厚边、多层馅料的深盘比萨分切需求，在小型烘焙工坊、外卖配餐出餐环节，能大幅降低单块比萨分切的边缘破损率，保证出餐品相统一。从功能结构来看，整套器具分为三个核心运动模块：带握持把手的上压支架、固定平直刀片的刀座、带承托限位的下支撑臂，两个活动铰接点采用不锈钢铆钉作为转动销轴，铰接位置预留0.15mm的转动间隙，既保证压合动作顺畅无卡滞，又避免间隙过大导致刀片偏移裁切错位。刀片部分采用平直刃口设计，刃口做15度单面开刃处理，裁切时刃口垂直作用于饼面，相比滚轮刀的线接触裁切，压合式的面接触施力能一次性切断饼底、芝士层与上层馅料，不需要反复来回拖动，单次压合即可完成单块三角比萨的分切，操作时一手扶住下支撑臂的长把手将器具定位在待切位置，另一手下压上支架的握持柄即可完成裁切，学习成本极低，无操作经验的兼职人员也能快速上手。设计阶段针对不同场景的使用需求做了边界适配：刀片的有效裁切长度设定为120mm，刚好覆盖常规10-12寸比萨单块切块的斜边长度，刀座整体宽度130mm，压合时不会碰到相邻切块的配料；上压支架的握持柄高度设置为45mm，符合成年人手掌抓握的人机尺寸，下支撑臂的长把手长度110mm，按压时可以借助手臂自重施压，不需要额外施加过大腕力，长时间连续操作也不会产生明显的手部酸胀。材质选型上，刀片部分采用304不锈钢冲压成型，刃口经过淬火处理保证刃口硬度达到HRC52-55，长期使用也不易卷刃，刀座、上下支架的结构件采用食品级PP塑料注塑成型，密度低整体重量控制在180g左右，手持操作无负重感，塑料件的边角全部做R3圆角处理，避免清洁时划伤手部。铰接处的不锈钢铆钉采用滚花销轴，压装后与塑料件的安装孔过盈配合，不会因为长期反复开合出现销轴松脱的问题，刀片与刀座的固定采用嵌入式卡扣加食品级硅胶密封的结构，没有卫生死角，日常清洁时可以直接整体冲洗，不会在缝隙残留食物残渣。结构设计上还做了安全防护考量，自然开合状态下刀片刃口与下支撑臂的承托面保留20mm的安全间隙，非压合状态下刃口不会外露，放置在操作台时不会误触划伤，压合到最低位置时刀片刃口刚好贴合下支撑臂的硅胶承托垫，既保证完全切断饼体，又不会让刃口直接接触硬质台面造成崩刃。针对量产工艺的适配也在建模阶段做了同步考量：塑料结构件的壁厚统一设置为2.5mm，所有筋位的厚度不超过主体壁厚的60%，避免注塑成型时出现缩痕、翘曲问题，刀片的冲压工序只需要两道成型：先落料冲出刀片外形，再做刃口磨削与淬火处理，不需要复杂的折弯工序，量产良率能控制在98%以上；铰接孔的位置做了同轴度公差约束，两个铰接点的同轴度公差控制在Φ0.05mm以内，保证开合动作无偏摆，刀片安装位的平面度公差0.03mm，避免刀片安装后出现翘曲导致裁切不断的问题。实际使用场景中，这款器具除了分切比萨，也可以适配软质吐司、千层蛋糕、布朗尼等烘焙食品的分切作业，只需要调整压合力度即可完成不同质地食品的裁切，不需要更换额外配件。
