家用台式透明滤水净水装置结构设计

　　这款台式净水滤水装置主要面向家庭日常饮用水净化场景，可直接放置于厨房台面、餐厅餐边柜等位置，无需复杂的管路预埋安装，适配普通家庭的日常饮水需求，能够对市政自来水进行终端过滤，去除水中的余氯、悬浮杂质、异色异味，满足直饮、烹饪、冲泡饮品等多场景的用水需求。

　　从功能结构来看，整体采用上下分层的储滤一体化设计，上部为原水储水腔，中部为滤芯安装腔，下部为净水储水腔与出水结构，原水注入上部腔体后，依靠重力作用流经中部的过滤组件，完成过滤后的净水汇入下部储水腔，用户需要取水时，只需将水杯放置于出水嘴下方，触发出水结构即可接取净水，无需额外供电，依靠重力实现过滤与出水，使用门槛低，适配无预留电源的台面安装场景。

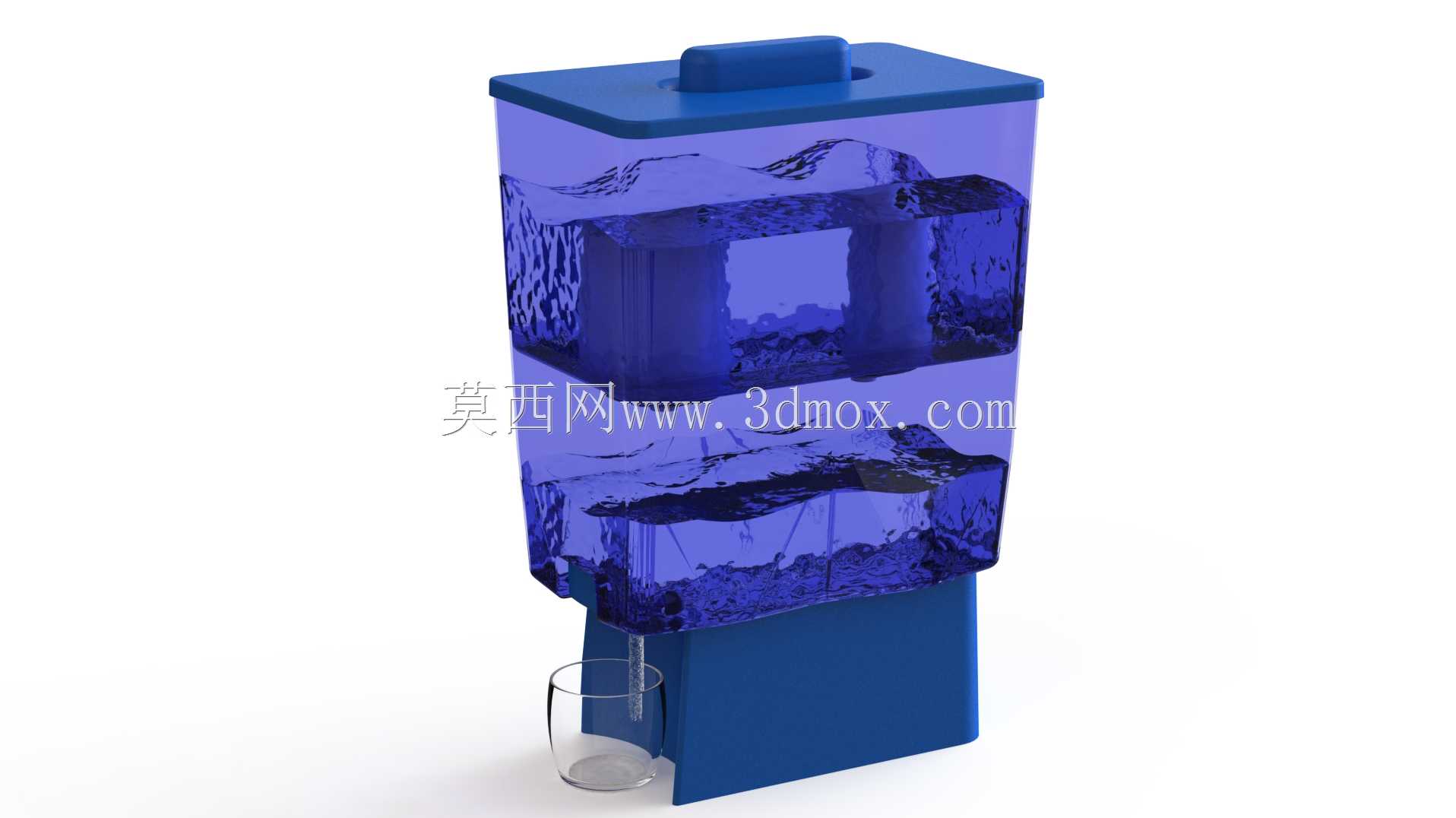

　　设计过程中优先考虑家用场景的使用便利性，整体外形采用方正切角的立式结构，边角做圆弧过渡处理，避免日常使用中的磕碰划伤，上部腔体采用半透明的蓝色塑料材质，用户可以直观观察到原水的剩余容量，及时补充待过滤的自来水，同时半透明材质也能隐约观察到内部滤芯的使用状态，便于判断滤芯是否需要更换。顶部设置有一体式的提手结构，用户需要移动装置、添加原水或者更换滤芯时，可以直接握持提手提起上部结构，操作时无需额外寻找握持点位，提手与上盖做一体化注塑成型，减少额外的装配零件，降低后期使用中连接件松动脱落的风险。

　　中部过滤腔采用双滤芯并行的结构设计，相比单滤芯结构，在相同的腔体高度下能够增大过滤介质的接触面积，提升过滤效率，减少用户等待原水过滤的时间，滤芯与腔体的连接采用快插式密封结构，更换滤芯时无需借助额外工具，只需对准安装位按压即可完成密封装配，普通用户无需专业知识即可自主完成滤芯更换操作，降低后期维护的难度。下部的净水储水腔采用不透明的深蓝色塑料材质，避免净水长期接触光线滋生藻类，保障储存净水的卫生安全，出水嘴设置于下部腔体的前侧下方，出水角度向下倾斜，适配常规高度的水杯、烧水壶等接水容器，接水时容器无需过度倾斜即可对准水流，减少接水过程中的溅水问题。

　　材质选择上整体接触水的部件均采用食品级塑料材质，符合饮用水接触部件的卫生安全要求，主体壳体推荐采用注塑工艺进行批量生产，结构设计时统一了壳体的壁厚，避免注塑过程中出现缩痕、翘曲等成型缺陷，所有的加强筋均设置于壳体非外观面，既保证了整体结构的强度，避免装满水后壳体出现变形开裂，也不会影响外观面的整洁度。针对个人用户自制场景，该结构也适配3D打印制作，拆分后的零件打印尺寸均控制在普通桌面级3D打印机的成型范围内，打印时无需添加大量支撑结构，降低打印的难度与材料损耗。

　　安装边界方面，整体装置的占地面积小于A4纸张尺寸，放置于台面时不会占用过多的操作空间，高度适配常规厨房台面上方的吊柜底部空间，放置后不会出现无法放入台面的问题，上部加水口的高度符合人体工程学设计，用户站立状态下即可完成加水操作，无需过度弯腰或者抬手。底部设置有四个防滑胶垫的安装位，装配胶垫后可以增大与台面的摩擦力，避免接水时装置出现滑动移位，同时胶垫也能避免壳体底部与台面长期摩擦产生划痕。

　　结构设计时还考虑了日常清洗的便利性，上部原水腔与下部净水腔均可完全拆分，用户定期清洗时可以将各腔体分开，直接擦拭内部的边角位置，避免长期使用后内部积垢难以清理，所有与水接触的内壁均做光滑圆弧过渡，没有清洁死角，减少污渍残留的可能。出水结构采用弹簧复位的按压式出水阀，常态下阀门保持密封，不会出现漏水滴水的问题，按压时阀门开启出水，松开后自动复位断水，操作力度适中，老人小孩都可以轻松操作。
