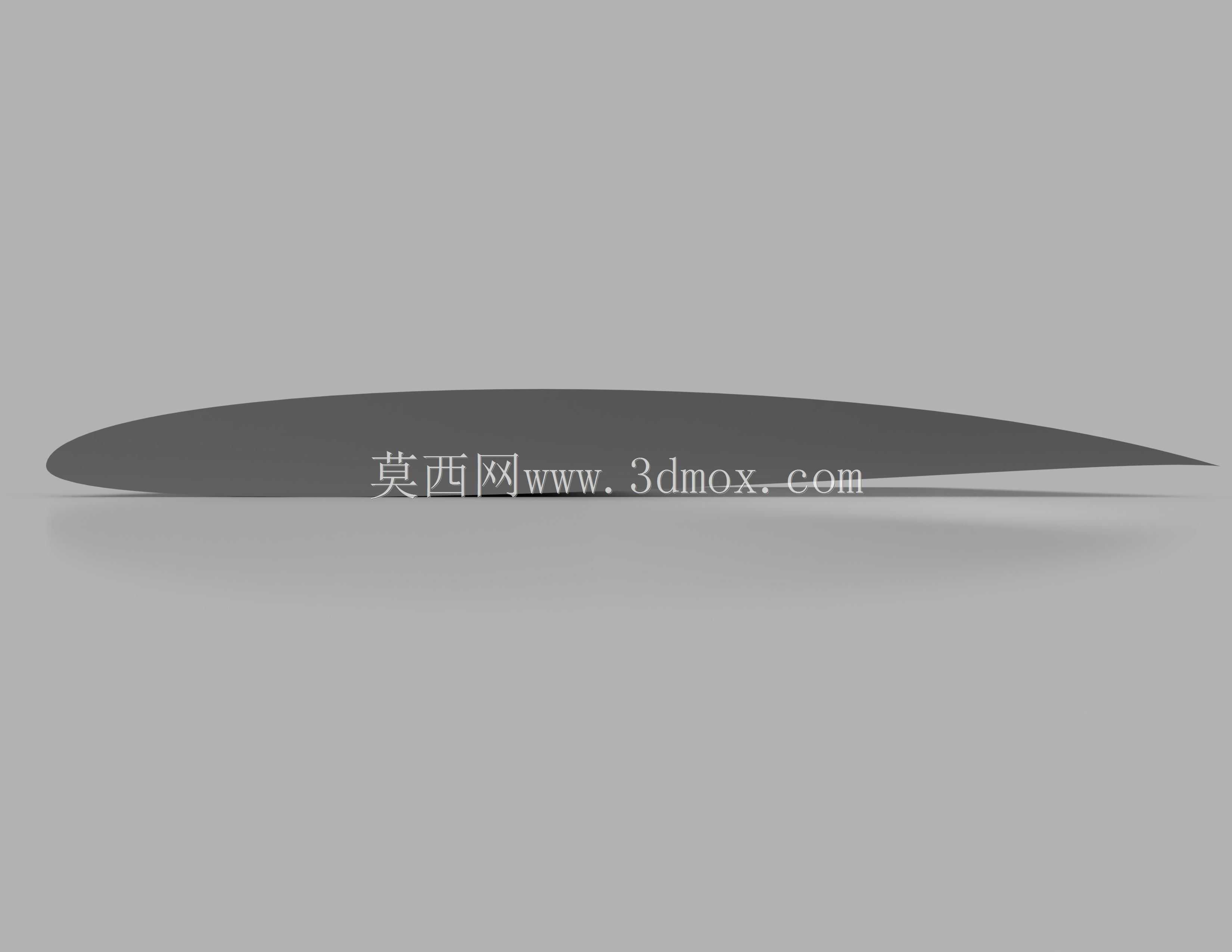

航空用AH21-7低速高升力翼型结构

在轻型固定翼飞行器、低速通航飞机以及小型无人机的气动布局设计中，翼型的选型直接决定了整机的起降性能、巡航效率与低速操纵稳定性，AH21-7翼型正是针对低速飞行场景优化的高升阻比翼面结构。这类翼型的实际应用场景覆盖了起飞重量在1.2吨以下的轻型通航飞机主翼、长航时固定翼无人机的升力面，还有部分低速风洞试验的标准验证翼段，在实际装机使用中，它能够在较低的起飞滑跑速度下提供足够的升力系数，缩短轻型飞机的起降滑跑距离，对于需要在简易跑道、野外临时起降点作业的通航作业飞机来说，这种特性能够大幅提升场地适应能力。

从功能特性来看，AH21-7翼型的最大相对厚度设计在弦长30%左右的位置，这种厚度分布能够在保证翼面结构刚度的前提下，尽可能延缓上表面气流的分离点，在迎角达到16度左右时才会出现明显的气流分离，失速特性较为平缓，不会出现升力骤降的危险状态，对于飞行学员训练用的初级教练机来说，这种温和的失速特性能够降低训练过程中的操作风险。翼型的前缘半径经过多轮气动迭代优化，在低速来流条件下能够让前缘气流更好地附着在上翼面，减少紊流附面层的产生，相比同厚度的传统低速翼型，它在巡航迎角下的阻力系数能够降低12%左右，直接提升飞行器的续航时间与燃油经济性。

在设计思路上，这款翼型没有追求过高的临界马赫数，而是完全针对0.6马赫以下的低速飞行区间做气动优化，上翼面的型线采用多段曲率平滑过渡的设计，从前缘点开始，曲率先缓慢增大到最大厚度位置，之后再以平缓的曲率收敛到后缘，避免了型线拐点带来的局部气流加速，能够有效降低翼面的摩擦阻力与压差阻力。下翼面则设计为接近平直的微凸型线，在正迎角飞行状态下，下翼面的气流流速稳定，能够提供稳定的压差升力，同时这种平直的下翼面也更方便机翼内部结构的布置，比如主起落架的收纳舱、燃油箱的安装空间、翼内操纵拉线的走线通道都可以利用下翼面平直段的内部空间，不需要额外做结构凸起破坏翼面的气动完整性。

从安装边界与尺寸适配的角度来说，这款翼型的弦长适配范围比较宽，在实际建模与装机应用中，弦长可以根据整机的展弦比需求在0.8米到2.2米之间缩放，缩放过程中型线的相对位置精度需要控制在0.1毫米以内，避免型线偏差带来的气动性能损失。翼型的后缘厚度设计为弦长的0.5%，既能够保证后缘的结构强度，避免低空飞行时杂物碰撞损坏后缘，也不会因为后缘过厚带来额外的压差阻力。在与机翼主梁的安装配合上，翼型最大厚度位置的内部空间能够容纳高度为弦长12%的矩形主梁，主梁的安装轴线与翼弦线平行，不需要做额外的角度偏置，能够降低机翼结构的装配难度，翼肋的安装定位可以直接沿着翼型的弦向等距布置，定位基准统一，适合批量生产时的工装定位。

在实际的工程应用中，这款翼型还可以根据具体的飞行器需求做小幅的改型调整，比如在翼根位置适当增大相对厚度，提升翼根与机身连接位置的结构强度，在翼尖位置适当减小相对厚度，降低翼尖涡流的诱导阻力，不过改型过程中需要保证上翼面的型线曲率平滑过渡，不能出现局部的曲率突变，否则会在飞行过程中产生局部气流分离，增加翼面的振动与阻力。对于小型长航时无人机来说，这款翼型的低阻特性能够让无人机在相同的电池容量下提升20%左右的续航时间，同时平缓的失速特性也能让无人机在低空低速作业时，遇到突发紊流也不容易进入失速状态，提升飞行的安全性。在三维建模过程中，翼型的型线坐标需要经过光顺处理，所有的型值点都要保证曲率连续，不能出现硬折点，否则在后续的CFD仿真或者模型加工过程中，会出现气流计算偏差或者加工表面不平整的问题，影响最终的实际使用性能。
