FDM3D打印速度校准测试塔结构件

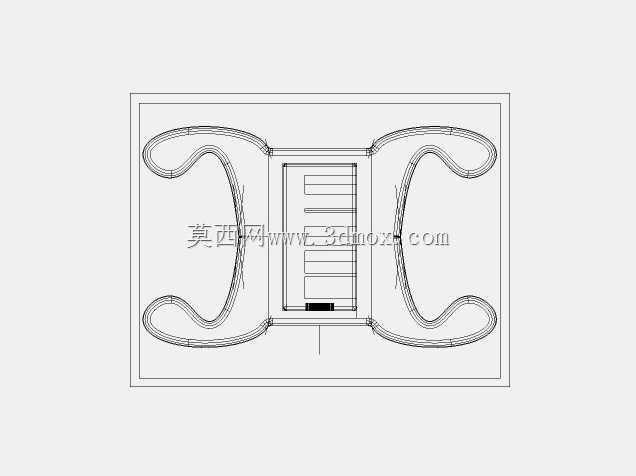

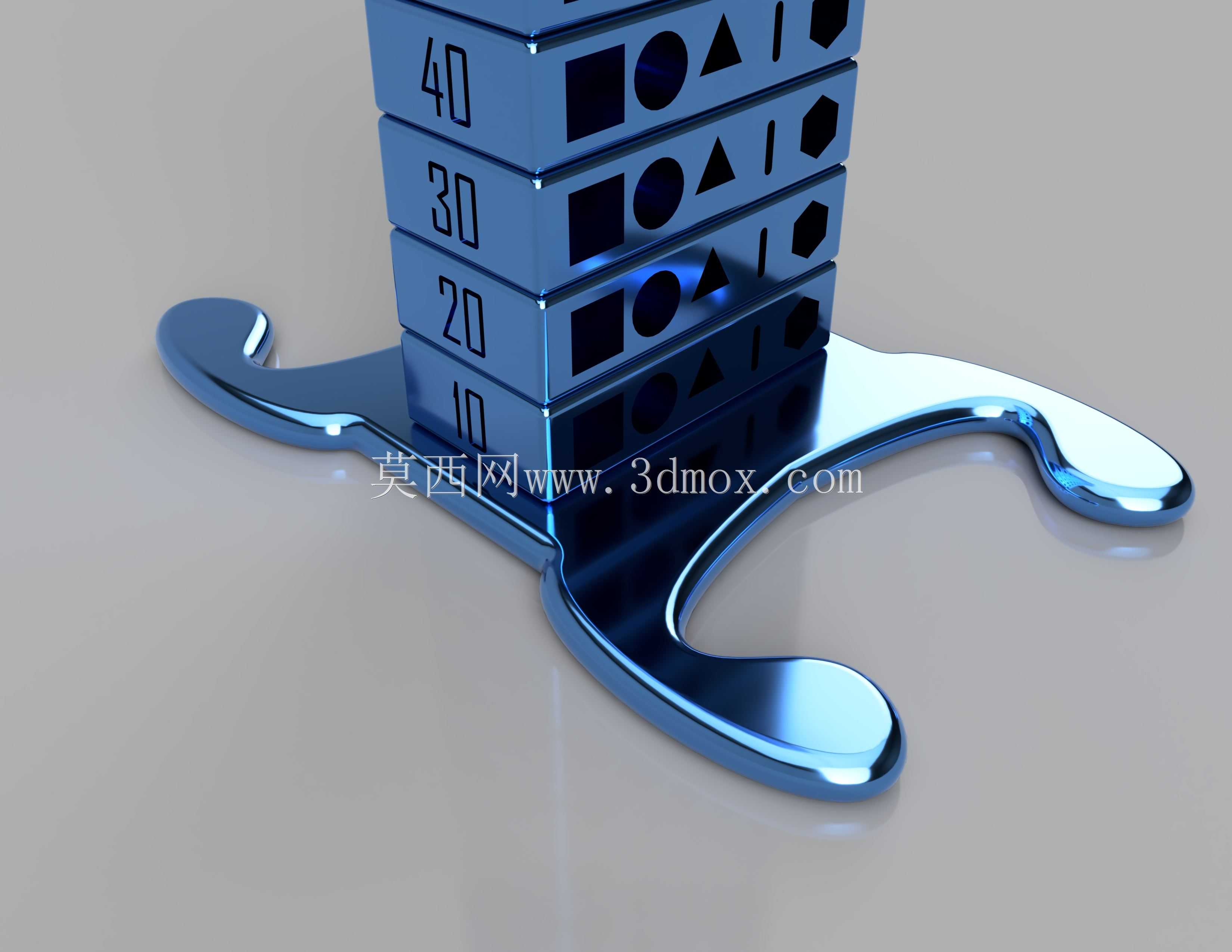

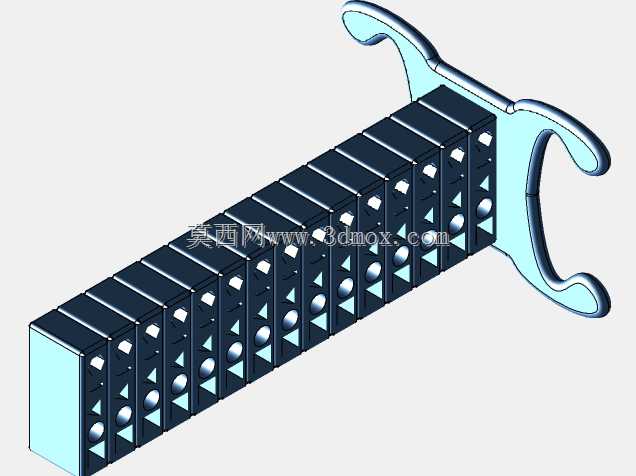

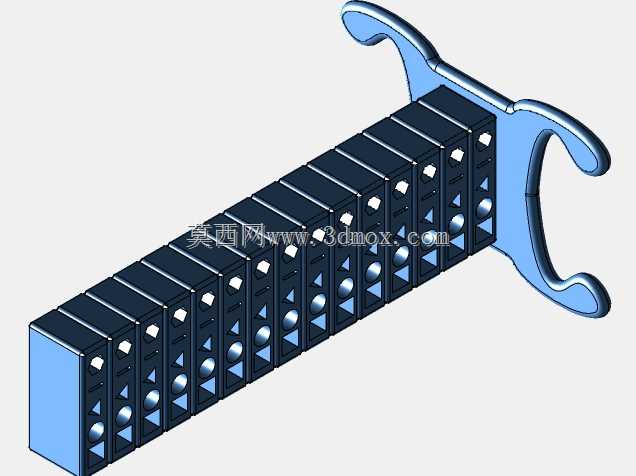

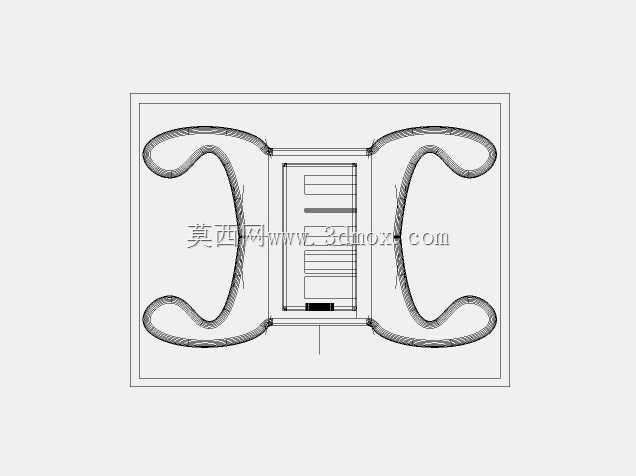

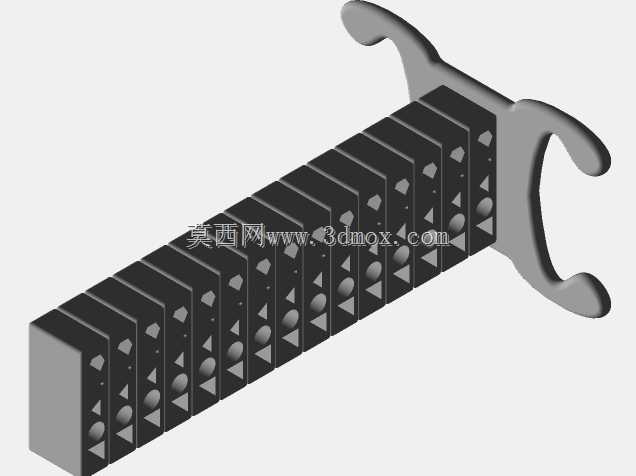

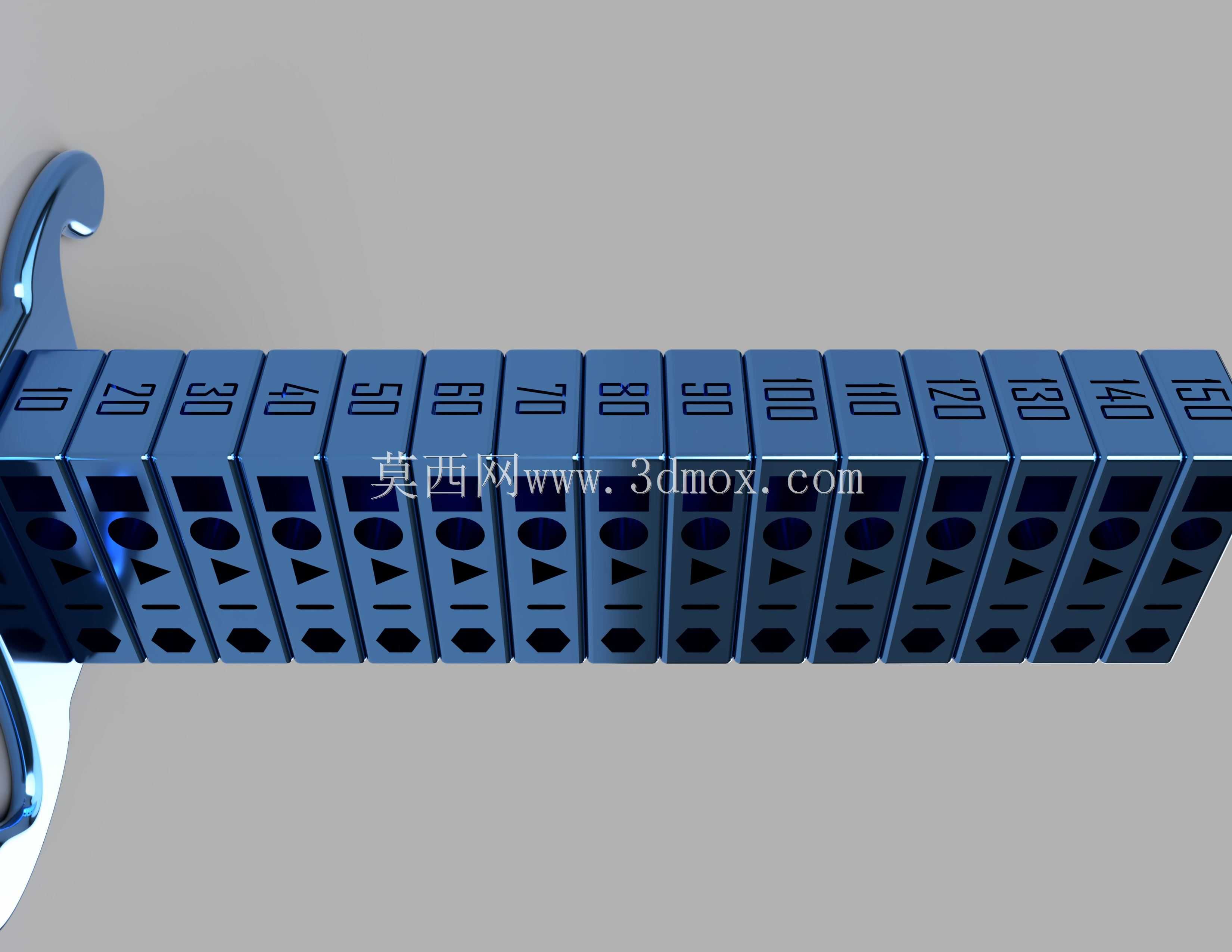

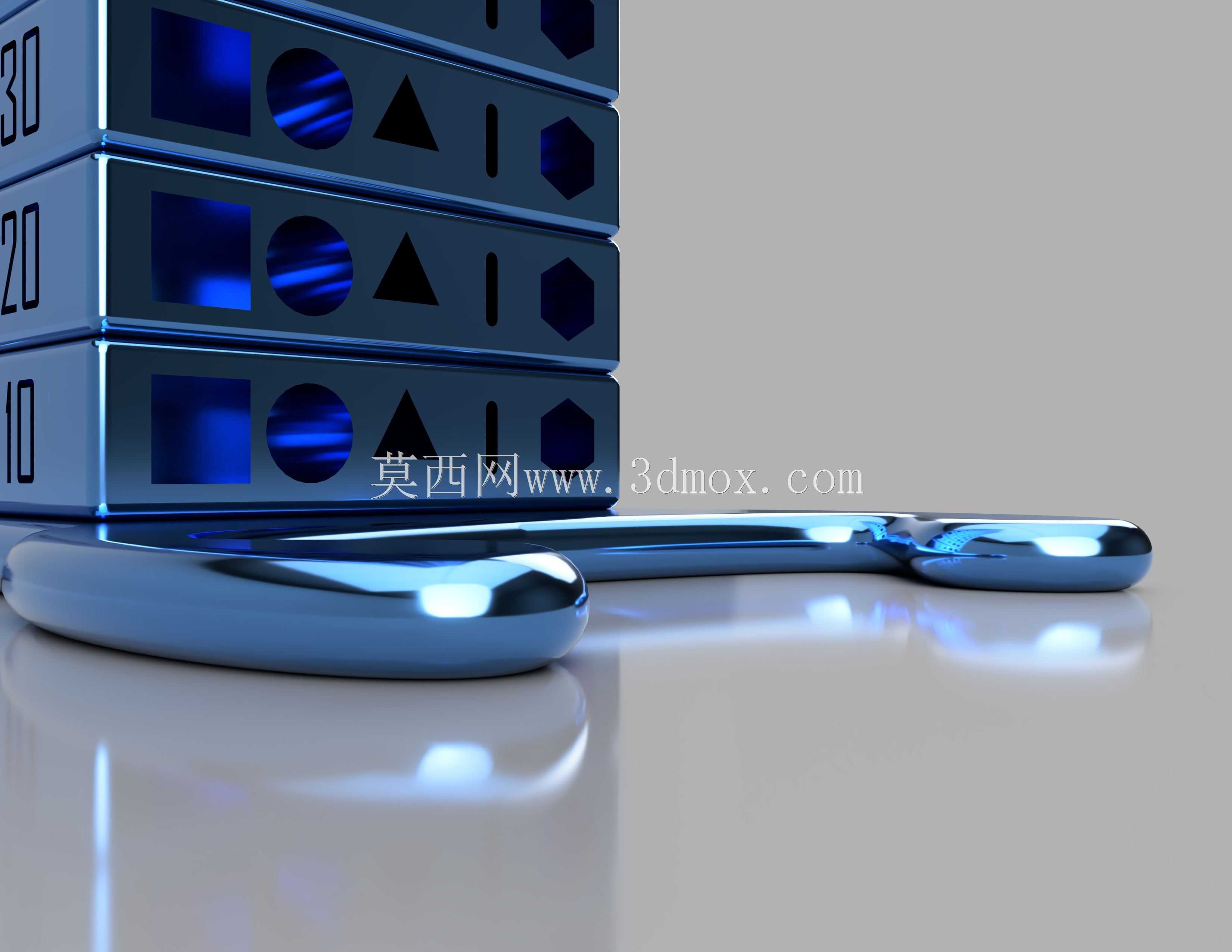

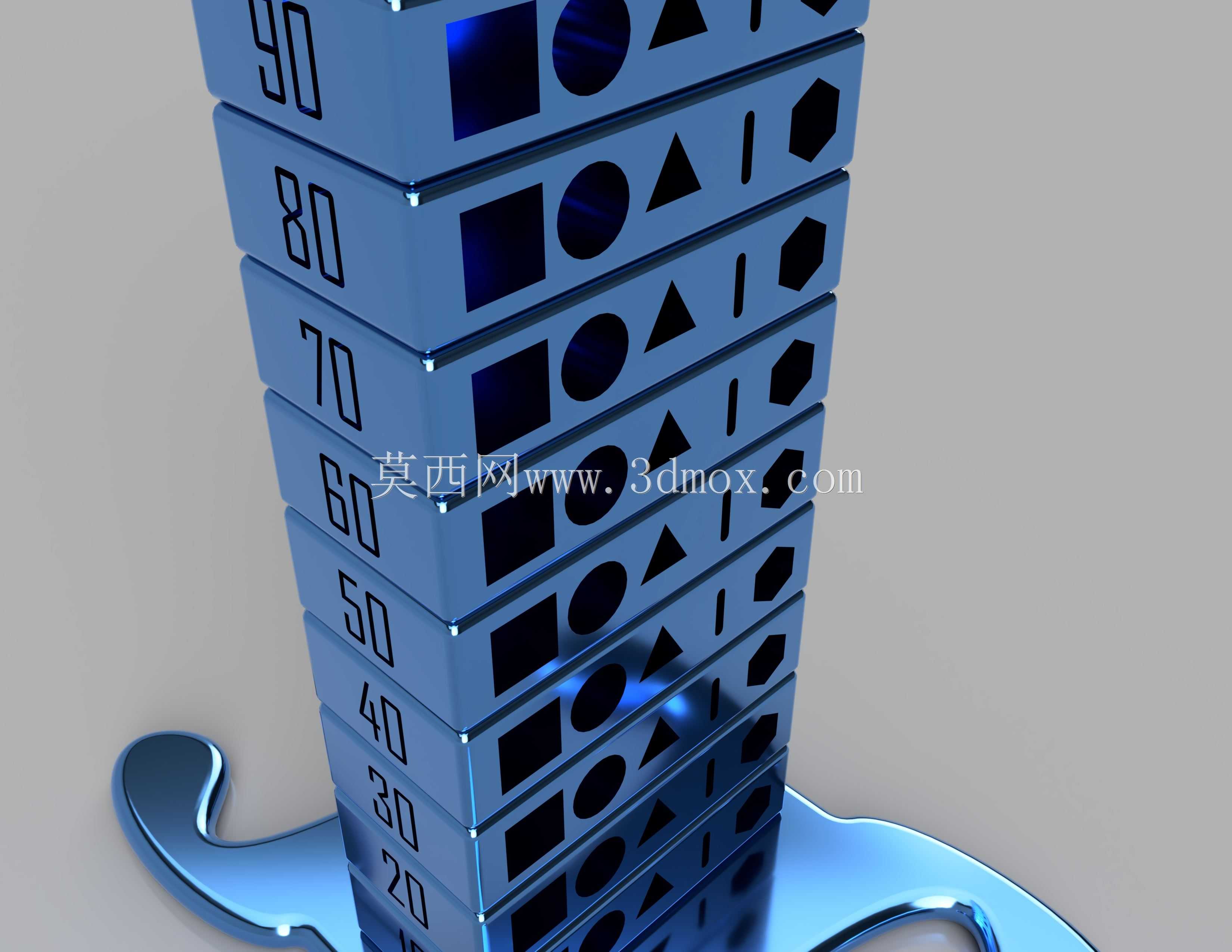

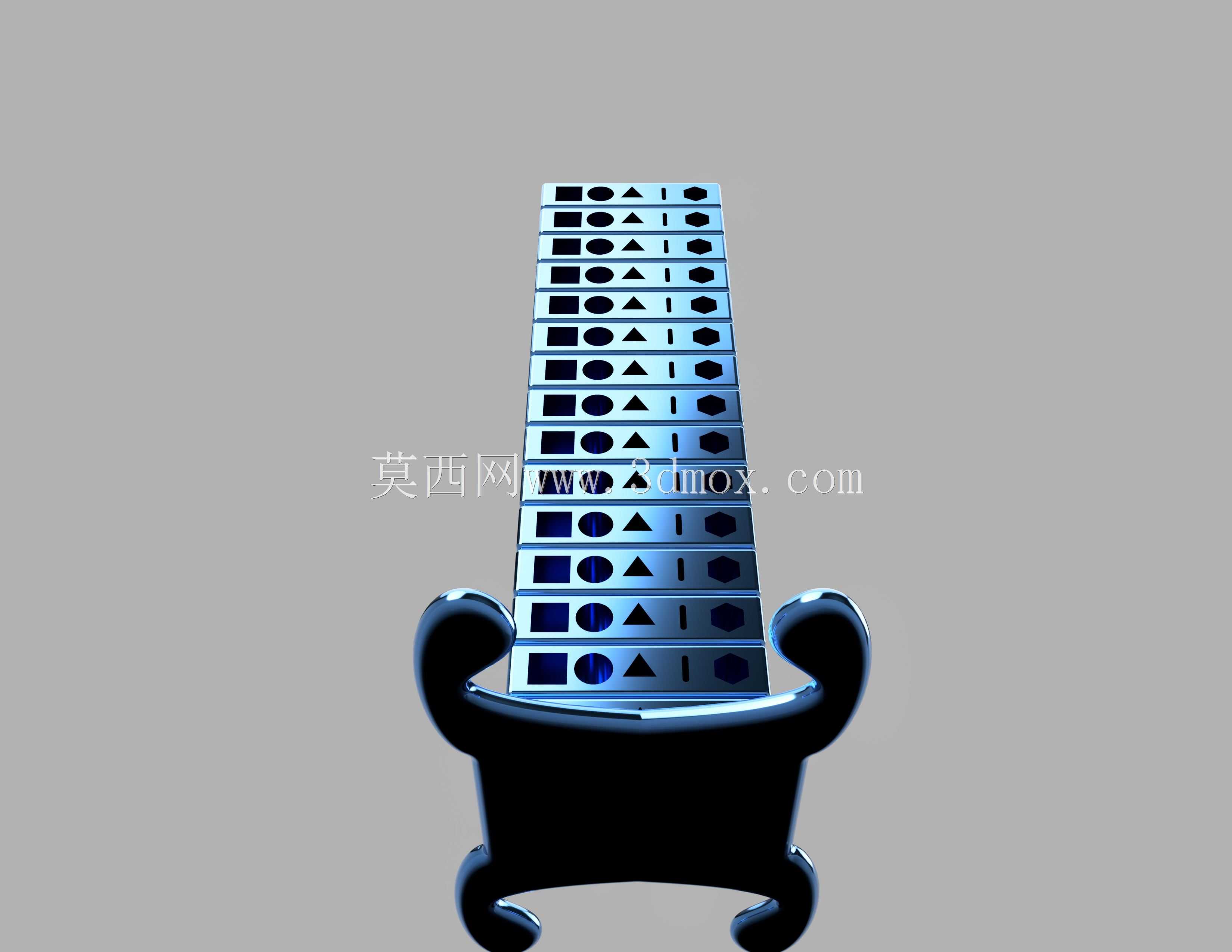

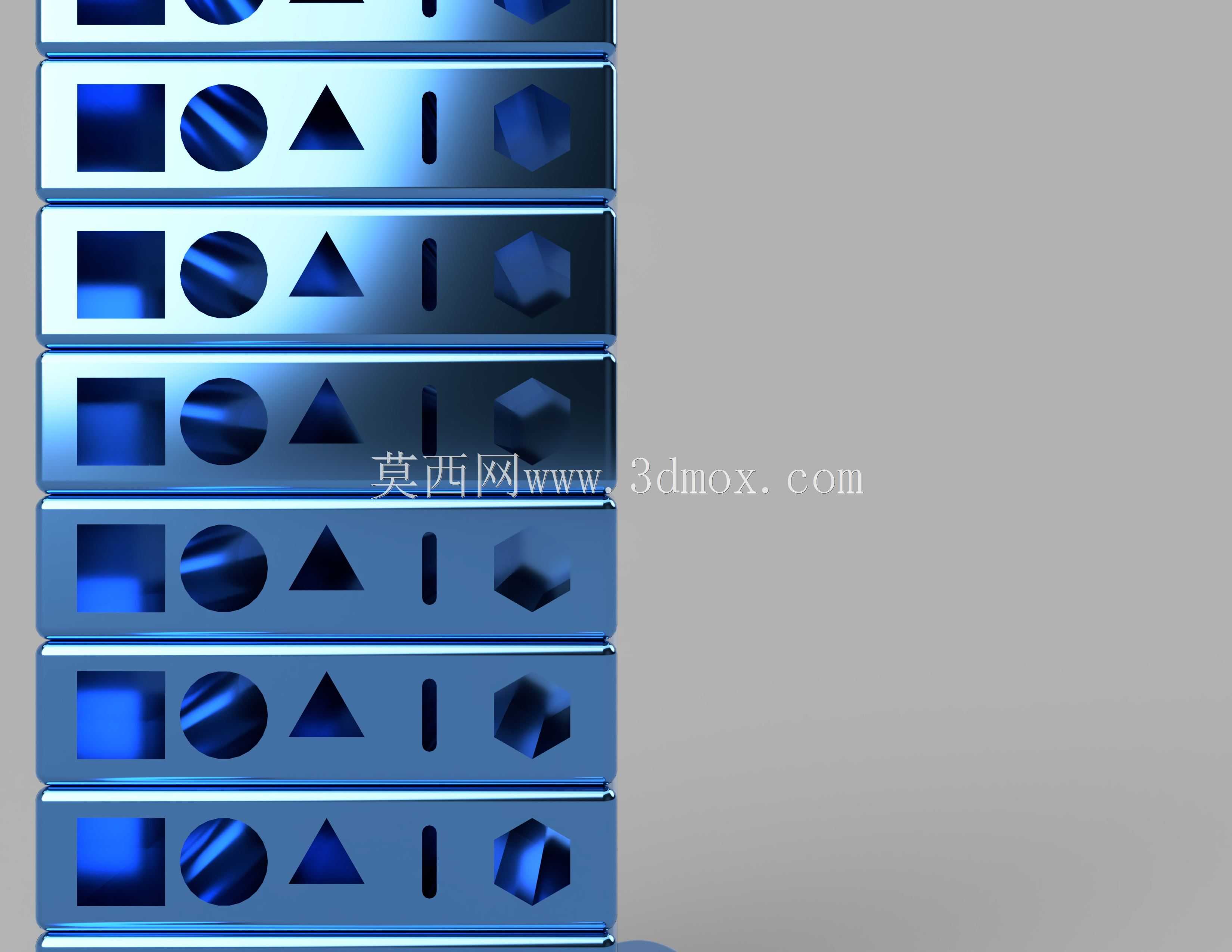

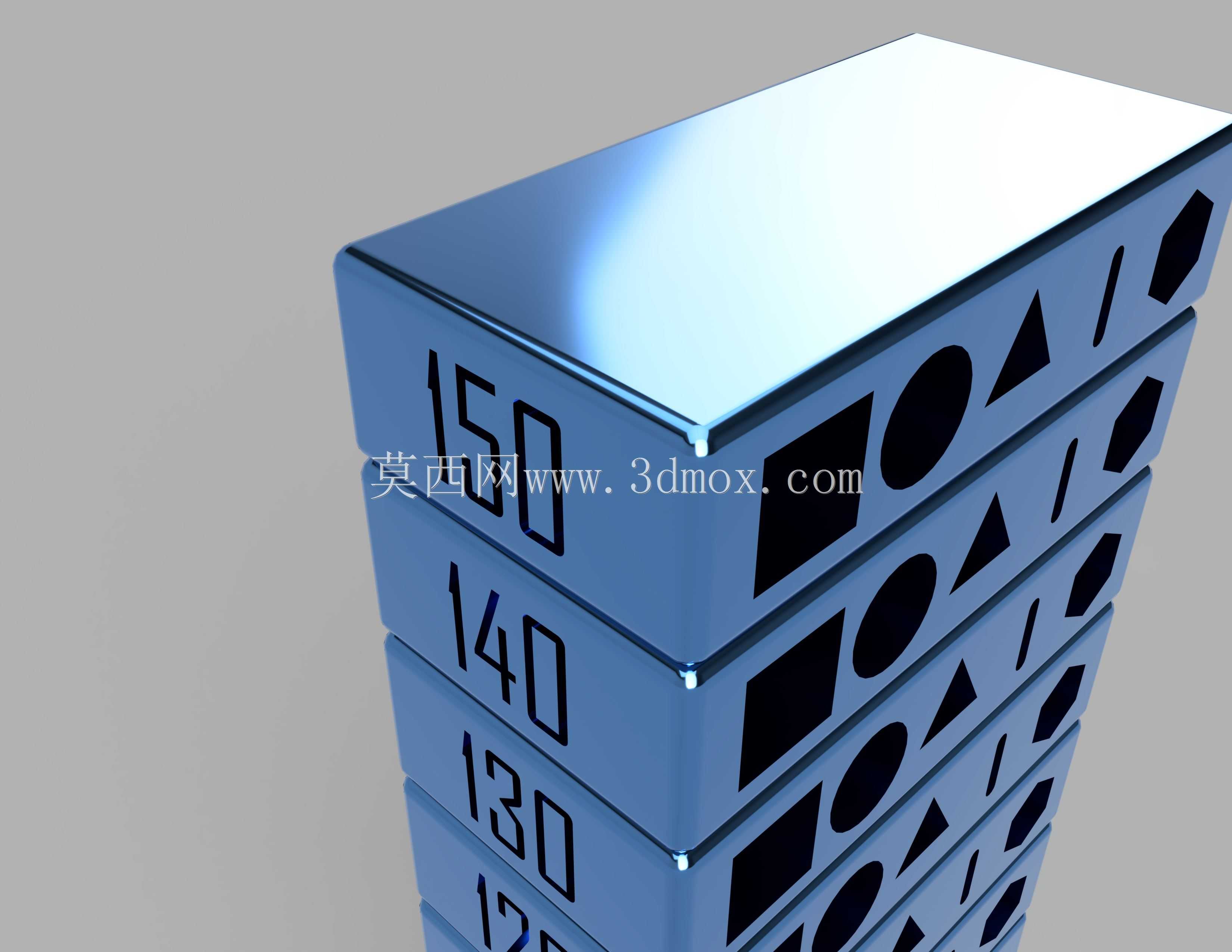

在桌面级FDM熔融沉积成型3D打印的日常作业中，不少操作人员都会遇到更换新耗材、调整挤出机参数、更换不同口径喷嘴后，打印件表面出现层纹错位、填充不足、过挤出鼓包、边角翘曲等问题，这类问题大多和打印速度与材料挤出流速的匹配度直接相关，而速度校准测试塔就是针对这类调试场景设计的专用测试工装。不同于零散的单参数测试块，这款测试塔采用分层堆叠的阶梯式结构，每一层对应一个固定的打印速度区间，操作人员可以在同一次打印作业中，一次性完成从低速到高速全区间的参数验证，不需要反复更换测试模型、重复启动打印流程，能大幅压缩设备校准的时间成本，尤其适合打印服务作坊、创客空间、高校3D打印实验室这类需要频繁切换耗材、调整设备参数的使用场景。从结构设计逻辑来看，测试塔底部设置了2mm高度的实心底座，底座采用全填充路径打印，主要作用是提供足够的着床附着力，避免测试过程中模型因为逐层打印的牵拉应力出现翘边、移位，保证上层所有测试段的打印基准稳定。底座上方的每一段测试块高度统一为5mm，每一段的侧壁都集成了不同的几何特征：包括不同直径的圆形通孔、正方形通孔、三角形通孔、细长矩形槽，这些特征的设计并非随意排布，圆形孔可以验证高速打印下圆弧路径的挤出连续性，避免出现失圆、孔壁残缺；方形孔可以测试设备在直角转向时的速度响应，观察角位是否出现过堆积、缺料；三角形孔用来验证锐角路径下的材料填充状态，细长槽则可以检测小尺寸特征在不同速度下的成型精度，操作人员只需要逐层观察每一段测试块上各类特征的成型质量，就能快速定位到对应速度下的参数匹配问题。在实际使用过程中，操作人员只需要在切片软件中，按照测试塔的分层高度设置对应的速度变更节点，从10mm/s到150mm/s的区间内，每5mm高度对应提升一档打印速度，同时保持挤出温度、层高、线宽、填充率等其他参数固定，打印完成后，从下往上逐层比对：如果某一层开始出现孔位堵塞、层间粘接不牢、表面拉丝严重，就说明当前速度已经超出了该耗材、该喷嘴配置下的稳定打印阈值；如果某一层的特征边缘锐利、孔位尺寸偏差在允许范围内、表面无明显鼓包或缺料，就说明该速度区间可以作为日常打印的参考参数。从安装与使用边界来看，这款测试塔不需要额外的固定工装，直接在打印平台上着床打印即可，整体为长方体堆叠结构，占用平台面积小，即使是小尺寸成型平台的桌面级3D打印机也可以轻松放置，打印过程中不需要添加支撑结构，所有特征都采用自支撑角度设计，打印完成后不需要额外的后处理工序，直接观察成型状态即可完成校准。不少操作人员在调试设备时容易忽略速度与流速的联动关系，单纯依靠厂家预设的参数打印，往往在更换不同流动性的耗材时出现成型缺陷，而通过这类测试塔的一次性打印验证，就能快速建立对应耗材、对应设备的参数库，后续批量打印时可以直接调用匹配的参数，减少废品率。另外，测试塔每一层的侧壁都预留了速度标识的雕刻位，打印完成后可以直接对应标识读取对应速度段的成型效果，不需要额外标记，避免不同速度段的测试结果混淆。在结构细节上，每一层测试块之间设置了0.2mm的微小分隔线，既不会影响层间的粘接强度，又能让操作人员快速区分不同的速度区间，观察时可以精准定位到参数切换的分界位置，判断参数变更后的成型变化趋势。对于需要频繁做材料测试的耗材研发场景，这款测试塔也可以用来验证不同配方耗材的高速打印适配性，通过同一模型、同一设备、同一温度参数下的打印结果对比，快速判断耗材的流动性能、粘接性能是否满足高速打印的要求，相比传统的单块测试样件，分层堆叠的结构可以排除不同打印批次之间的环境温度、平台水平度波动带来的测试误差，让测试结果的可对比性更强。
