法兰安装式足迹轴承装配结构设计

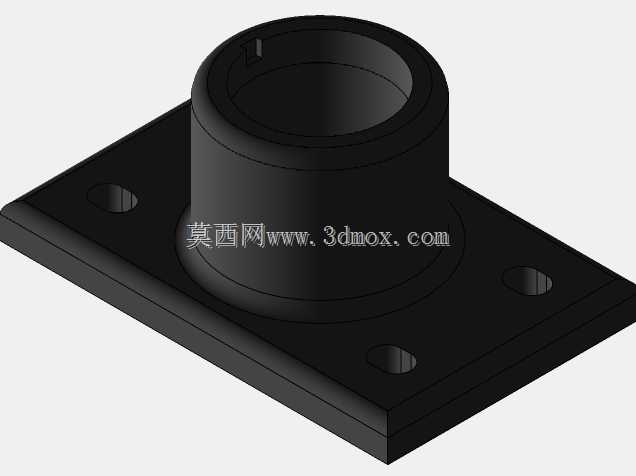

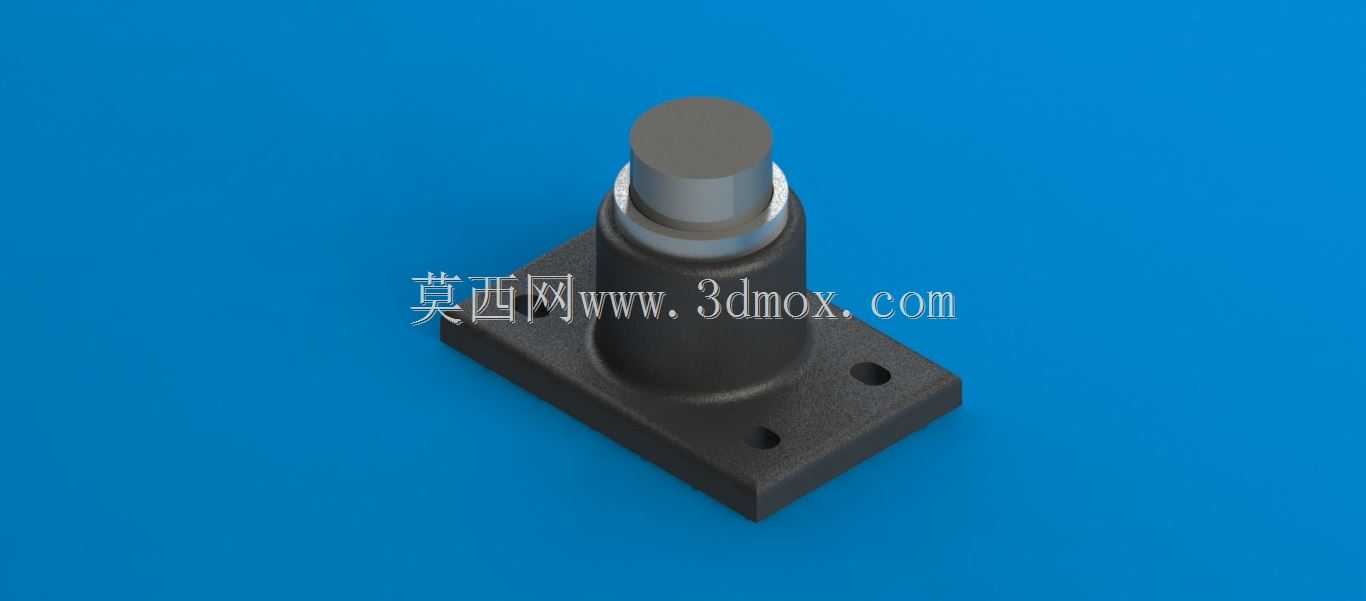

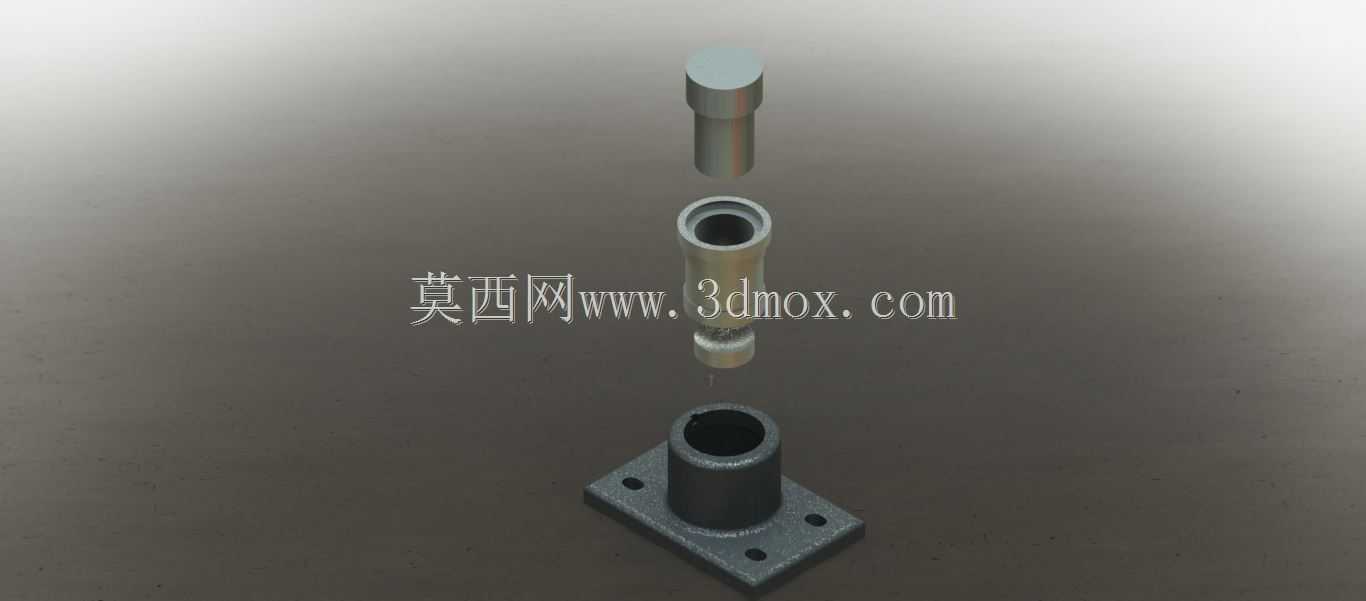

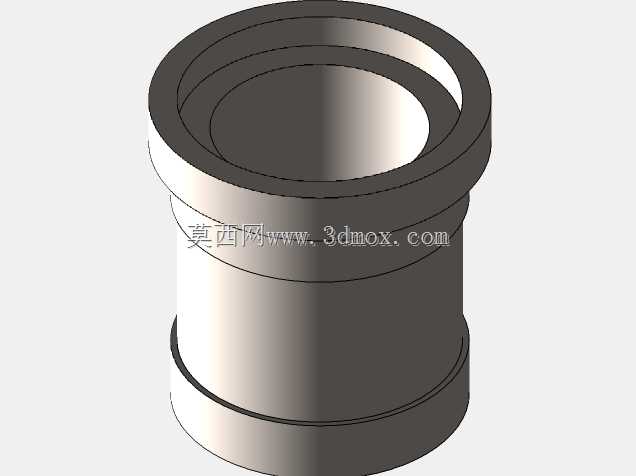

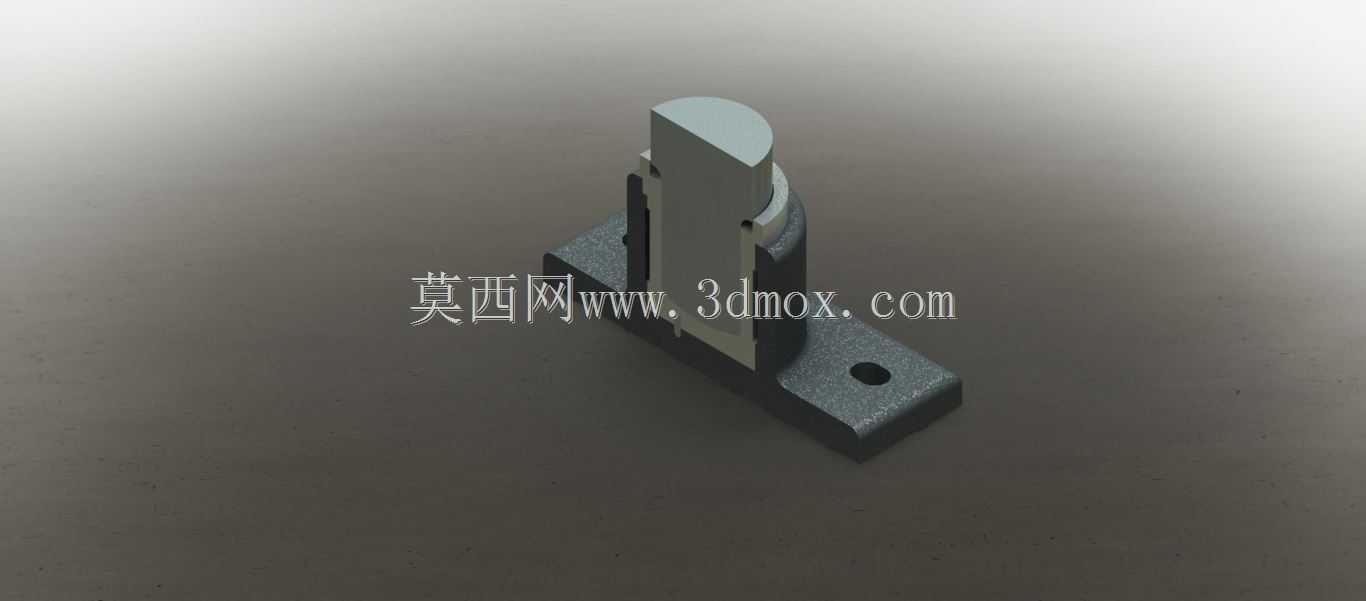

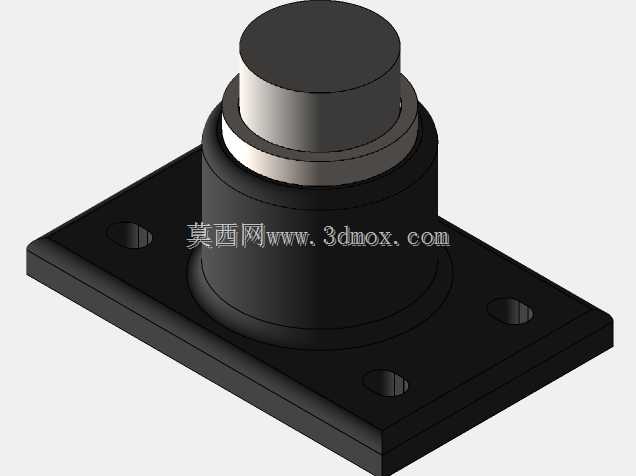

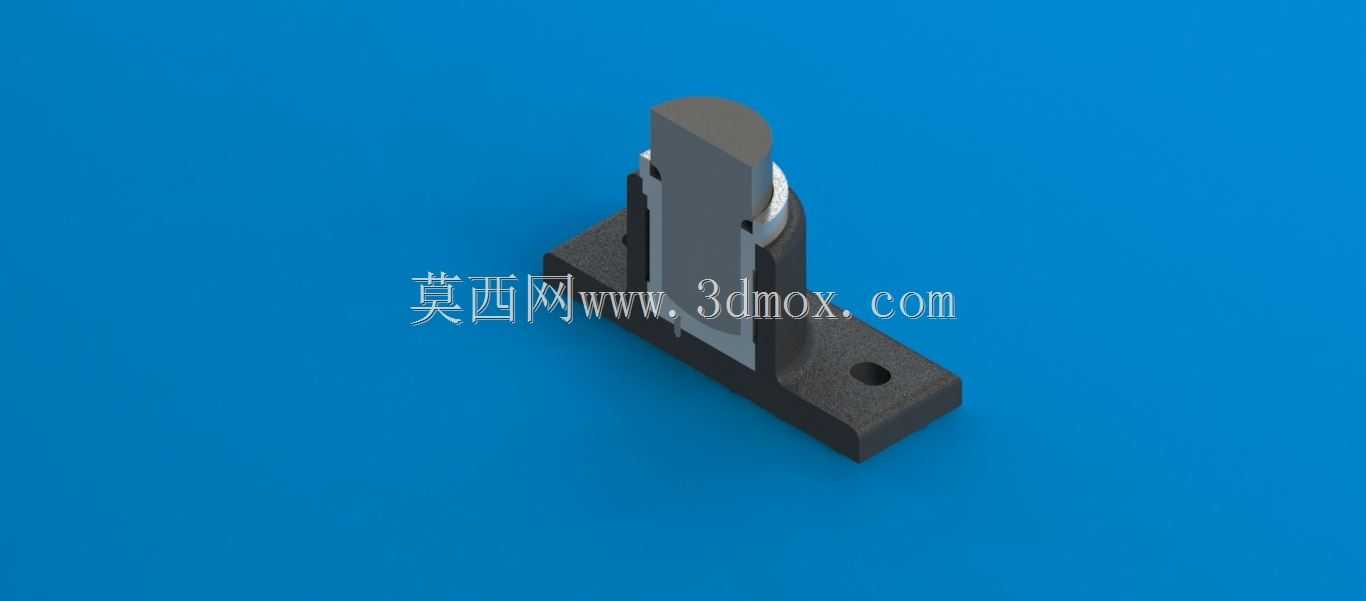

在自动化输送线、轻工包装设备以及小型专用机床的轴系支撑环节中，这类带方形法兰底座的足迹轴承是承担径向载荷、限定轴件轴向窜动的核心支撑部件，区别于标准深沟球轴承的分体式安装逻辑，该类集成法兰座的轴承组件省去了额外加工轴承座安装孔、调整同轴度的繁琐工序，在小载荷、安装空间紧凑的工位上应用占比逐年提升。从实际装配逻辑来看，该组件的设计首先围绕安装便捷性展开，方形法兰底座上预留的两个对称安装孔，可直接通过内六角螺栓固定在设备的安装立板或台面上，安装时无需额外制作轴承座工装，仅需保证安装面的平面度公差在0.05mm以内，即可避免轴承外圈受附加应力导致的运转卡滞。轴承主体部分采用阶梯式轴套结构，上部伸出的轴颈用于配套安装传动轮、摆臂等执行零件，轴颈与内圈采用过盈配合设计，过盈量控制在0.01-0.02mm区间，既可以保证传动过程中轴与内圈无相对滑动，也能避免过盈量过大导致内圈胀大、轴承游隙消失引发的温升过快问题。从功能特性上看，该类轴承主要承受垂直于安装面的径向载荷，同时可承受一定数值的单向轴向载荷，适用于转速不超过1500r/min的中低速传动场景，比如包装设备的摆辊支撑、输送线的从动辊端支撑、小型工装的转轴定位等场景，相比带座外球面轴承，其整体轴向尺寸更短，适合安装空间局促、轴向布局紧凑的设备结构。设计过程中，法兰底座的厚度经过反复校核，在保证安装刚度的前提下尽可能压缩厚度尺寸，避免底座过厚导致整体重量增加、占用过多安装空间；底座与轴承主体的衔接处采用圆角过渡，避免应力集中导致的长期载荷下底座断裂问题，圆角半径控制在R2-R3区间，既可以满足铸造或机加工的工艺要求，也能有效分散衔接处的集中应力。装配流程上，该组件采用分层装配逻辑，首先将轴承外圈压入法兰底座的内孔中，压装时需保证压力均匀作用在外圈端面，禁止通过滚动体传递压装力，避免滚道出现压痕影响运转精度；随后装入保持架与滚动体组件，再压入另一侧的密封端盖，密封端盖采用接触式橡胶密封结构，可有效阻挡设备运行环境中的粉尘、切削液等杂质进入轴承滚道，延长组件的维护周期，最后将内圈与伸出轴颈压装为一体，完成整个组件的装配。从安装边界来看，法兰底座的两个安装孔中心距有固定公差要求，安装时配套的螺栓需采用8.8级及以上强度等级，拧紧力矩控制在对应规格螺栓的推荐值范围内，避免拧紧力矩过大导致法兰底座变形；轴承伸出轴颈的长度需匹配配套执行零件的安装宽度，轴颈末端预留的卡簧槽可安装轴用挡圈，对配套安装的传动零件进行轴向定位，防止运转过程中零件轴向窜动脱落。在实际设备调试过程中，该类轴承组件安装完成后需手动转动伸出轴，检查转动是否顺畅无卡滞，若出现转动阻力过大的情况，需检查安装面是否存在异物、压装过程是否出现内圈外圈偏斜问题，及时调整后再进行空载试运转，空载试运转30分钟后检查轴承温升，若温升不超过40℃即可投入带载运行。这类集成式轴承组件的设计核心是将轴承与安装座整合为一体，降低设备生产环节的零件加工种类与装配调试难度，尤其适合批量生产的专用设备，可大幅缩短设备的装配周期，减少现场调试的人工成本，同时统一的安装尺寸也方便后期设备维护时的零件更换，无需重新测绘加工轴承座，直接替换同规格组件即可快速恢复设备运行。
